Двухмодульное однофазное универсальное реле напряжения, тока и мощности 63А
Описание

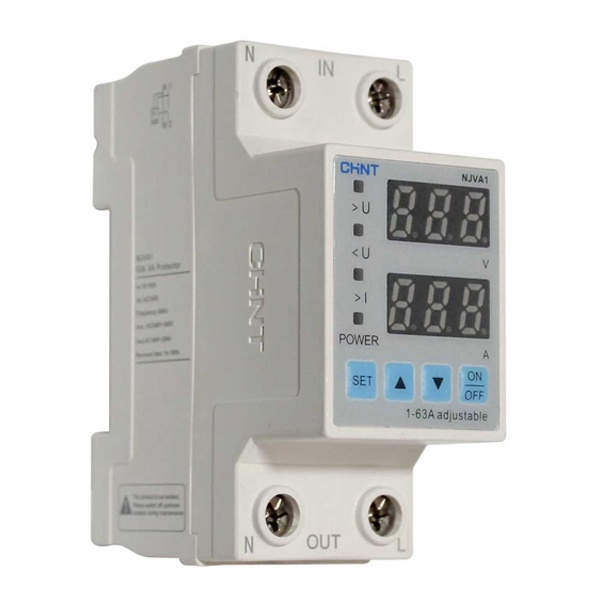

Двухмодульное однофазное универсальное реле напряжения, тока и мощности 63А 508568
Реле контроля тока и напряжения серии NJVA1 предназначены для эксплуатации в сетях переменного тока частотой 50 Гц с номинальным напряжением 230/400 В и током нагрузки до 100 А. Они используются для непрерывного мониторинга параметров электросети - напряжения и потребляемого тока - на промышленных предприятиях, подстанциях, в машинных залах, инженерных системах зданий и других объектах.
Устройства серии NJVA1 обеспечивают комплексную защиту электрооборудования, контролируя как повышение, так и понижение напряжения, а также перегрузку по току. При выходе параметров за установленные пределы реле оперативно размыкает цепь, предотвращая повреждение оборудования и снижая риск аварийных ситуаций, вызванных нестабильностью электропитания или чрезмерной нагрузкой.
После восстановления нормальных значений напряжения и тока, по истечении заданной выдержки времени, реле автоматически повторно включает питание. Это позволяет обеспечить бесперебойную работу подключенных потребителей без необходимости ручного вмешательства.
Дополнительно устройство оснащено цифровым дисплеем, на котором одновременно отображаются текущие значения напряжения и тока, что упрощает визуальный контроль и настройку параметров работы.
- Характеристики:
- Номинальный ток - 63 А
- Способ монтажа - на DIN-рейку
- Пределы напряжения - верхний 230–280 В; нижний 100–210 В
- Основной предел тока - 1–63 А
- Время отключения при превышении - не более 0,03 с
- Время отключения при понижении - 0,1–10 c (> 100 В); не более 0,03 с (< 100 В)
- Напряжение питания - не менее 100 В; не более 420 В
- Количество коммутаций под нагрузкой / без - не меньше 10 000 циклов / не меньше 500 000 циклов
- Тип реле - поляризованное
- Габаритные размеры - 36х88х65 мм
- Степень защиты - IP20
Характеристики
| Место установки | DIN-рейка |
| Бренд | Chint |
| Контроль тока | Да |
| Максимальный порог напряжения | 300 В |
| Тип напряжения | Однофазное |
| Дисплей | Да |
| Регулировка времени срабатывания | Да |
| Минимальный порог напряжения | 140 В |
| Контакт | 1 NO |
| Регулировка порогов напряжения | Да |
| Максимальный коммутируемый ток (АС1) | 63 А |
| Модульная ширина | 2 |
Обзор от AI
Если в сети то просадка, то скачок, а техника в доме уже «нервничает», реле контроля напряжения и тока — один из самых спокойных способов навести порядок. CHINT NJVA1-63 ставится в щит как обычный модуль, но работает как «охранник» линии: следит за напряжением и током и отключает нагрузку, когда параметры уходят за разумные пределы. Модель в исполнении 1P+N удобна тем, что разрывает и фазу, и ноль.
Чаще всего такие реле ставят в квартирные и частные щиты там, где качество питания нестабильное: дома в конце линии, в поселках с воздушными вводами, в старых районах с перегруженными трансформаторами. NJVA1-63 хорошо подходит как общий контроль на вводе перед группами, так и как защита отдельной линии с чувствительной нагрузкой — котел, насос, холодильная техника, серверное/слаботочное оборудование, мастерская с электроинструментом. В небольших коммерческих помещениях тоже выручает: когда «мигающий» свет превращается в перезапуски касс, роутеров и автоматики.
По ключевым параметрам здесь все по делу:
- формат установки — модуль на DIN-рейку;
- схема — 1P+N (отключает одновременно фазный и нулевой проводник);
- номинал по току — до 63 А;
- подключение нагрузки — сверху (удобно, когда разводка в щите идет «сверху вниз»);
- бренд — Chint;
- артикул производителя — 508568.
В практической работе особенно ценится понятная компоновка. «Нагрузка сверху» помогает аккуратно собрать щит без лишних пересечений проводов, если сверху приходит гребенка/перемычки или трасса уже заведена так, что вывод на группы логичнее делать вверх. Исполнение 1P+N — тоже не формальность: при аварии или неправильном нуле (что в быту встречается чаще, чем хочется) полное размыкание цепи снижает шанс поймать странные «паразитные» режимы, когда на отключенной линии что-то продолжает жить через общие нулевые связи.
По принципу работы все просто. Реле постоянно измеряет параметры сети: напряжение и ток. Если напряжение выходит за выставленные границы или ток превышает заданный порог, прибор отключает линию. Когда сеть возвращается в норму, реле включает питание обратно с выдержкой времени — это важно, чтобы компрессор холодильника или насос не стартовали на «плавающем» напряжении и не получали серию быстрых перезапусков. По току устройство помогает отсеивать перегрузку — не как классический автомат по характеристике B/C/D, а как контроллер по заданному значению: удобно, когда нужно ограничить потребление или защитить линию от затяжной перегрузки.
Почему такие реле берут на объект: они дают понятную защиту от того, что автоматический выключатель сам по себе не ловит — от длительных перенапряжений и просадок. Плюс вы получаете контроль по току в одном модуле, что полезно в домах с «тонкими» вводами или в щитах, где важно не превышать допустимую нагрузку. И еще момент из практики: после установки реле контроля напряжения заметно реже «умирают» блоки питания роутеров, контроллеров, котлов — именно из-за того, что отключение происходит до того, как электроника начинает работать на пределе.
Рекомендации по применению. Ставьте реле после вводного автомата и счетчика, а дальше уже разводите группы — так прибор будет видеть реальную ситуацию в сети и не останется без защиты по КЗ (короткое замыкание все равно должен отключать автомат). Для чувствительной техники имеет смысл выделить отдельную линию с собственным реле или хотя бы настроить пороги так, чтобы не было ложных отключений от кратковременных «пиков», но и не допускать долгой работы при заметной просадке. Перед монтажом заранее продумайте, как заводить провода с учетом «нагрузка сверху»: щит получится аккуратнее, а обслуживать его потом проще.
