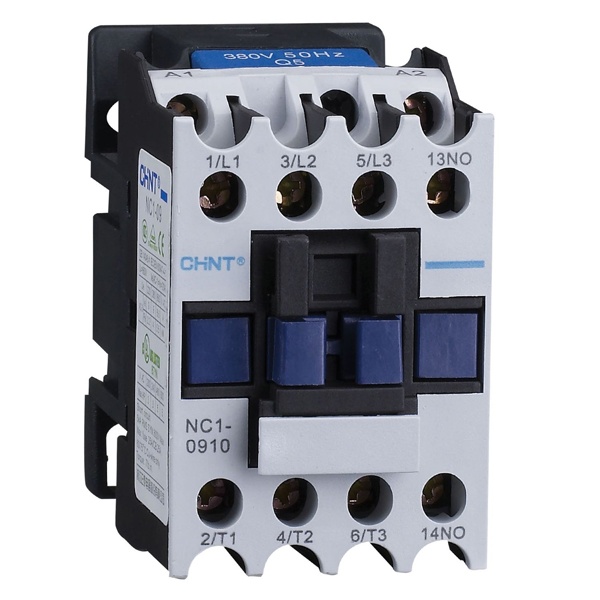

Контактор Chint NC1-0910 9А 230В/АС3 1НО 50Гц (R) 221032

Трехполюсный малогабаритный магнитный пускатель Чинт 9 ампер катушка 230 Вольт 1NO 221032

Катушку управления на 220–230 В переменного тока подключают к клеммам цепи управления, после чего контактор коммутирует силовую цепь. Chint NC1-0910 работает в режиме АС-3 с номинальным током 9 А. Силовая часть на 3 полюса, для вспомогательных цепей предусмотрен 1 НО дополнительный контакт. Частота сети 50 Гц.

Ставят в шкафах и щитах для дистанционного включения и отключения трёхполюсной нагрузки, где требуется коммутация по категории АС-3, а также выдача сигнала состояния через НО контакт в цепи управления или сигнализации.

Монтаж ведут с подводом питания и отходящих линий на силовые клеммы трёх полюсов. Цепь управления заводят на катушку 220–230 В АС. НО дополнительный контакт подключают в разрыв или параллель нужной вспомогательной цепи, чтобы получать замыкание при срабатывании контактора.
