Компактный магнитный пускатель АВВ на 9 Ампер напряжение цепи управления 230 Вольт
Компактный магнитный пускатель АВВ на 9 Ампер напряжение цепи управления 230 Вольт GJL1211001R8100
Компактный контактор предназначен для дистанционного управления и коммутации электрических цепей под воздействием управляющего напряжения. Он применяется в системах автоматизации и электроснабжения для включения и отключения потребителей электроэнергии, а также для управления трехфазными асинхронными электрическими двигателями с короткозамкнутым ротором.
Устройство механической блокировки предотвращает включения одного контактора до отключения другого и наоборот. Эта функция активируется если к катушке одного из контакторов прикладывается напряжение, в то время как с катушки второго контактора напряжение еще не снято.
При включении механической защиты выключенный контактор механически заблокируется и не реагирует на преждевременно поступающие сигналы включения до тех пор, пока защита не отключится.
| Бренд | ABB |
| Номинальный ток (АС-3) | 9 A |
| Количество полюсов | 3 |
| Количество НO доп. контактов | 1 |
| Напряжение цепи управления | 220-230 В |
| Ток цепи управления | переменный |
Магнитный пускатель/контактор перемен. тока (AC) EC000066

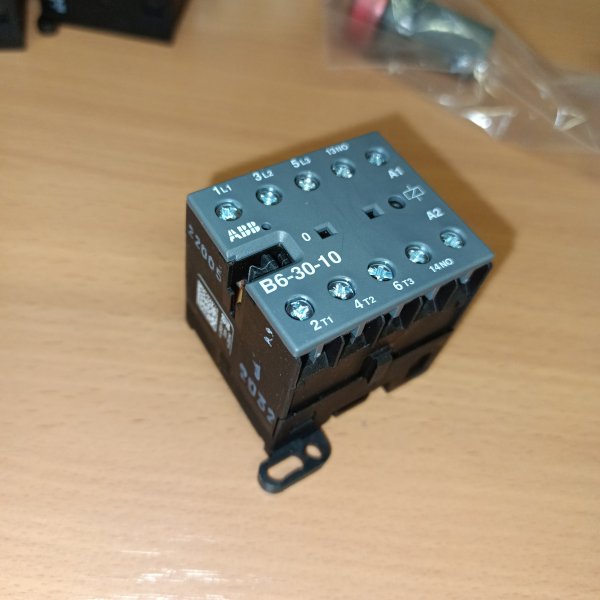

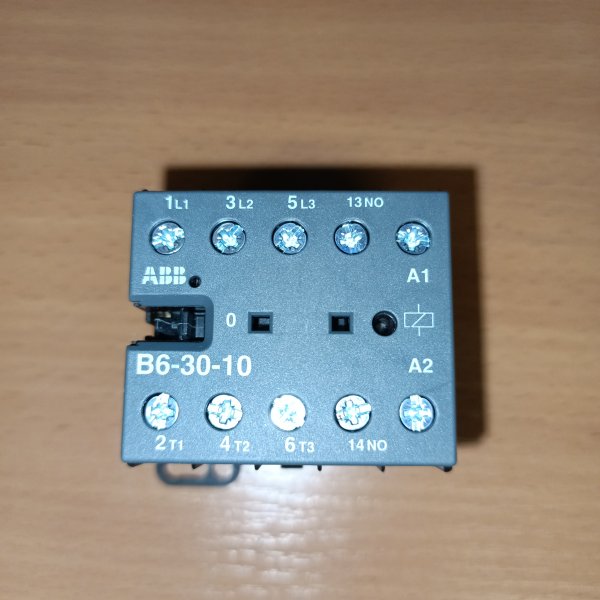

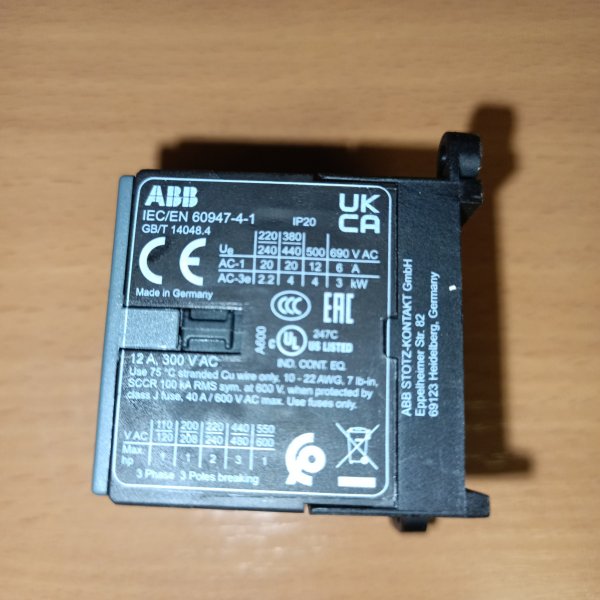

B6-30-10-80 Mini Contactor
Мини-контактор B6-30-10-80 (9A при AC-3 400В), катушка 230В АС, с винтовыми клеммами
Миниконтактор ABB B6-30-10 — рабочая «лошадка» для тех случаев, когда нужно надежно коммутировать нагрузку, но ставить габаритный контактор просто нет смысла. Формат компактный, а по току и ресурсу — вполне взрослое решение для щитов автоматики и управления.
Чаще всего его берут в схемы управления электродвигателями небольшой мощности (насосы, вентиляторы, небольшие приводы), для коммутации групп освещения, нагревателей и других нагрузок, где требуется дистанционное включение через кнопку, реле или контроллер. Удобен в шкафах с плотной компоновкой: когда на рейке каждый модуль на счету, миниконтактор реально помогает уложиться в размеры без компромиссов по функционалу.
Ключевые характеристики:
- Серия/модель: ABB B6-30-10.
- Номинальный ток: 9 A в категории AC-3 (до 400 В) — типовой режим для двигателей с пуском/остановом.
- Номинальный ток: 20 A в категории AC-1 (до 400 В) — для слабоиндуктивных и резистивных нагрузок.
- Катушка управления: 230 В AC.
- Артикул производителя: GJL1211001R8100.
По конструкции это именно миниконтактор: компактнее стандартных «силовиков», поэтому его проще вписать в небольшие щиты, посты управления и распределительные шкафы. Катушка на 230 В AC — практичный вариант, когда управляющее напряжение берется прямо из сети: не нужно тянуть отдельный трансформатор или блок питания под 24 В, если проект этого не требует. В эксплуатации такие аппараты ценят за предсказуемое поведение: четко включается/отпускает, нормально переносит регулярные циклы, если не загонять его в режимы «на пределе».
Что делает и как работает: при подаче 230 В на катушку контактор втягивает якорь и замыкает силовые контакты — нагрузка получает питание. Как только напряжение управления снимается, пружинный возврат размыкает контакты и линия отключается. Важно понимать: контактор не защищает линию от короткого замыкания и перегрузки — он именно коммутирует. Защиту обычно дают автоматический выключатель/предохранители, а для двигателя — тепловое реле или соответствующая моторная защита.
Почему берут ABB B6-30-10: компактный размер при «честных» рабочих токах, понятная логика применения по категориям AC-1/AC-3 и удобная катушка 230 В AC для типовых шкафов управления. Плюс ABB — это обычно про стабильную повторяемость характеристик от партии к партии, что в серийных щитах действительно заметно.
Рекомендации по применению: подбирайте аппарат по категории нагрузки: для двигателей ориентируйтесь на AC-3 и реальный ток двигателя, для нагрева/освещения — на AC-1. Обязательно закладывайте нормальную защиту по току в силовой цепи и проверяйте напряжение управления (катушка строго 230 В AC). Если контактор ставится в тесный шкаф, оставьте место под вентиляцию и аккуратно затягивайте клеммы — на практике большинство проблем с коммутацией начинаются не с аппарата, а с плохого контакта в соединениях.
Добрый день, Сергей.
Рекомендаций по типу наконечников у АВВ нет, есть минимальное и максимальное сечение проводника, который можно подключить к контактору.
За более подробной иформацией можно обратиться в контактный центр АВВ: 8-800-500-222-0
