Артикул:
plc-shrb-400
Обзор от AI
Производитель: EKF (ЕКФ)
Количество полюсов — 4
4
Количество подключений на полюс — 10

Шинный распределительный блок ШРБ EKF PROxima, номинальный ток 400 Ампер

Ключевые характеристики
БрендEKF
Количество полюсов4
Количество подключений на полюс10
Номинальный ток400 А
Модульная ширина15,5
КреплениеМонтажная пластина
Все характеристики ›
12 206,30 10 253,30 р. за 1 шт
* цена указана с учетом НДС.
Наличие
− + шт
Самовывоз из ПВЗ: 20 ноября — м. Новохохловская
Доставка: 23 ноября — по Москве и области
Начислим 103 бонуса
За каждую единицу этого товара при покупке.
Каждому авторизованному пользователю.
1 бонус = 1 рубль при следующем заказе.
В упаковке 1 шт Cертификат EKF
class="active" active
  • Характеристики
  • Фото
  • Галерея
  • Документация
  • Описание

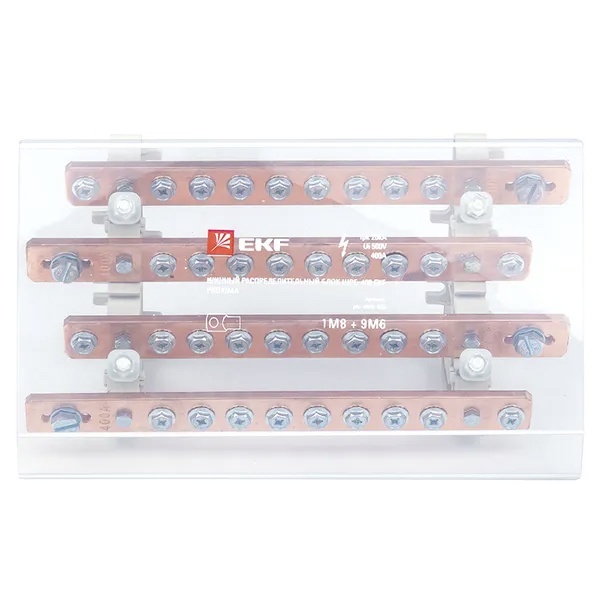

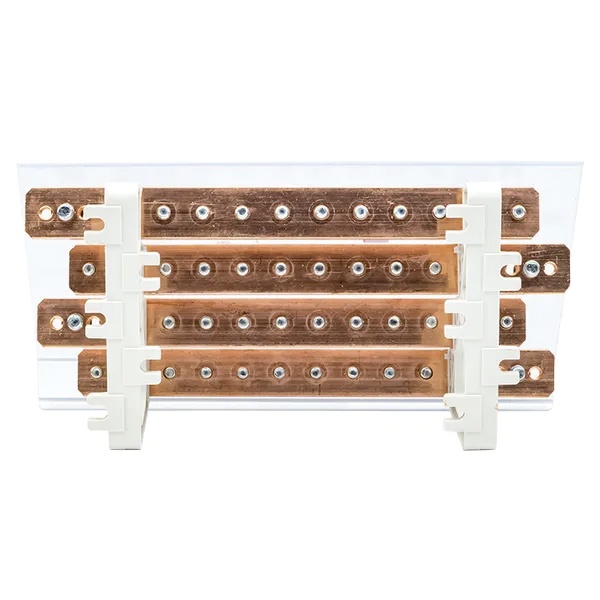

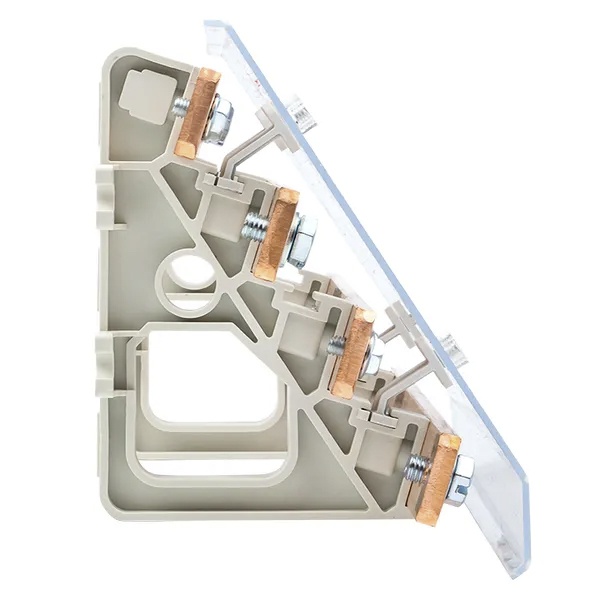

    Шинный распределительный блок ШРБ EKF PROxima, номинальный ток 400 Ампер plc-shrb-400

    Шинные распределительные блоки ШРБ EKF PROxima применяются в качестве надежных клеммных зажимов при создании упорядоченных систем в распределительных шкафах. Блоки устанавливаются на DIN-рейку или монтажную пластину. Материал контактов – латунь или медь, в зависимости от типоисполнения; материал корпуса – негорючий полиамид РА66; материал винтов – оцинкованная сталь.

      Характеристики:
    • Ширина: 275 мм
    • Количество зажимов на 1 полюс: 10
    • С N-шиной: Да
    • Макс. номин. ток: 400 А
    • Высота: 137 мм
    • Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечником: 2.5...70 мм2
    • Количество полюсов: 4
    • Глубина: 119 мм
    • Отключающая способность при коротком замыкании (Icw): 0
    • С прозрачн. (светопрониц.) крышкой
    • Поперечн. сечение жесткого проводника (одно-/многопроволочного): 2.5...70 мм2
    • Степень защиты (IP): IP20
    • Номин. ток системы шин: 400 В
    Характеристики
    БрендEKF
    Количество полюсов4
    Количество подключений на полюс10
    Номинальный ток400 А
    Модульная ширина15,5
    КреплениеМонтажная пластина

    Клеммный распределитель в сборе (кросс-модуль) EC001894

    Блок распределительный шинный ШРБ-400 EKF plc-shrb-400
    Классификация ETIM
    ETIM
    Количество полюсов4
    Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечником2.5...70 мм²
    Поперечн. сечение жесткого проводника (одно-/многопроволочного)2.5...70 мм²
    Количество зажимов на 1 полюс10
    С PE-шиной (заземляющей)Нет
    С N-шинойДа
    Высота137 мм
    Ширина275 мм
    Глубина119 мм
    Макс. номин. ток400 А
    Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.
    Обзор от AI
    ✦ Обзор от AI
    * AI может допускать ошибки. Проверяйте важную информацию.

    Шинный распределительный блок EKF ШРБ-400 — это аккуратный способ развести один мощный ввод на несколько отходящих линий без «гирлянды» наконечников и сомнительных скруток. В щите он сильно упрощает жизнь: подключение получается понятным, обслуживаемым и без лишней импровизации.

    Чаще всего такие блоки ставят в распределительных щитах, где нужно раздать питание с одного кабеля на группу автоматов, УЗО, контакторов или на несколько отдельных линий. Полезен и в шкафах управления, и в силовых щитах на объекте: когда ввод один, а потребителей много, и хочется сделать развязку нормально, а не через «как-нибудь влезет под клемму».

    Ключевые характеристики, которые здесь важны по делу:

    • Серия/модель: EKF ШРБ-400
    • Схема подключений: 1хМ8 + 9хМ6 (одна клемма под М8 на ввод и девять клемм под М6 на отходящие)
    • Артикул производителя: plc-shrb-400

    Практика эксплуатации: один вход на М8 удобно использовать под основной ввод — когда кабель и наконечник уже «взрослые» и хочется надежной механики. А девять выходов М6 — это как раз типовой размер под большинство отходящих линий внутри щита. В итоге разводка выглядит цивильно: каждая линия сидит на своем месте, проще подписать, проще протянуть, проще проверить и позже что-то добавить или отключить без риска растревожить соседние соединения.

    Как работает и что дает по электрике: блок соединяет общий ввод с несколькими выходами через внутреннюю шину — по сути это распределение потенциала с одной точки на несколько. За счет раздельных клемм отходящие линии не делят один зажим между собой, контакт получается стабильнее и предсказуемее, а нагрев от плохой затяжки и «двух проводов под один винт» встречается заметно реже.

    Почему берут такие блоки: экономит место и время при сборке, делает щит понятным для обслуживания, снижает количество спорных решений с перемычками и многожильными «пучками» в одной клемме. Плюс при диагностике проще прозвонить и локализовать проблему — каждая линия подключена отдельно.

    Рекомендации по применению: подбирайте наконечники/болтовое соединение под М8 и М6 заранее и не ленитесь тянуть соединения с нормальным инструментом — распределительный блок любит аккуратную затяжку. После первой протяжки на новом щите полезно сделать контрольную проверку клемм (особенно если щит переживал транспортировку или первые тепловые циклы). И, как обычно, разводку лучше планировать так, чтобы к блоку был доступ — это один из тех элементов, к которым периодически возвращаются.



    Фото покупателей
    Добавьте фото товара — получите 25 бонусов. 1 бонус = 1 ₽. Бонусами можно оплатить часть следующего заказа. Бонусы начисляются авторизованным пользователям.

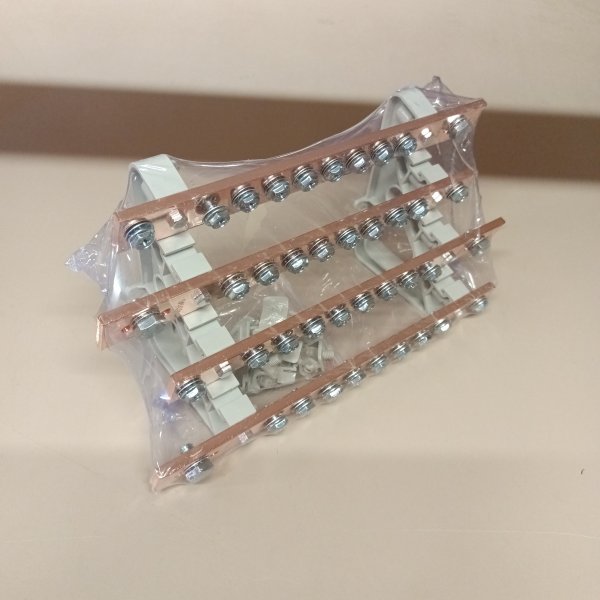

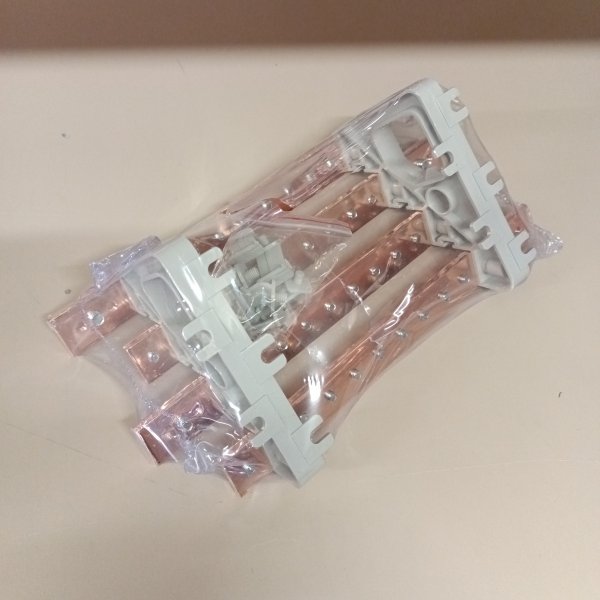

    plc-shrb-400 Шинный распределительный блок ШРБ EKF PROxima, номинальный ток 400 Ампер фото покупателя 1plc-shrb-400 Шинный распределительный блок ШРБ EKF PROxima, номинальный ток 400 Ампер фото покупателя 2
