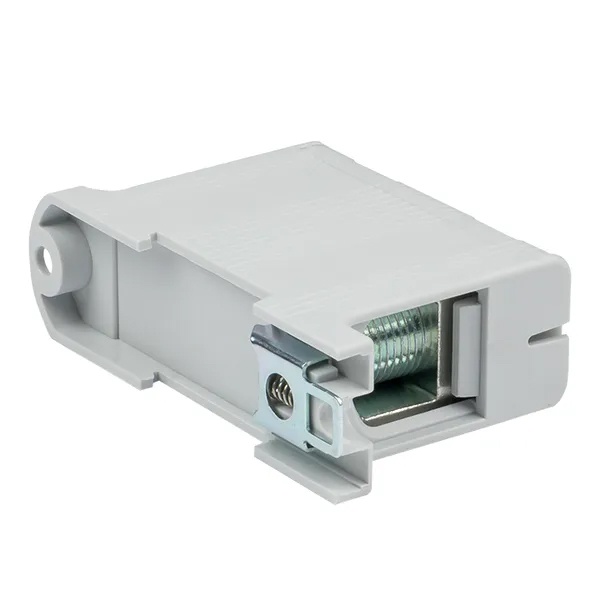

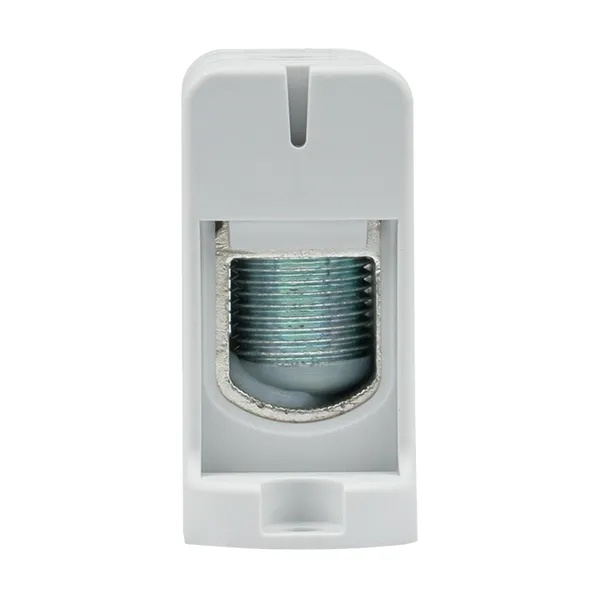

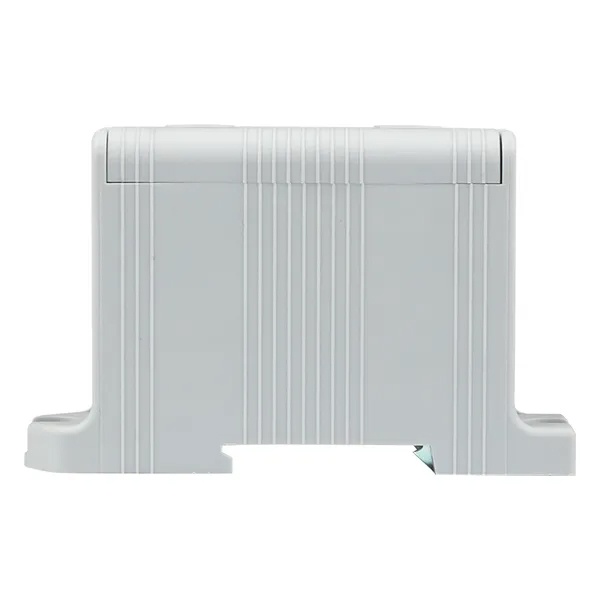

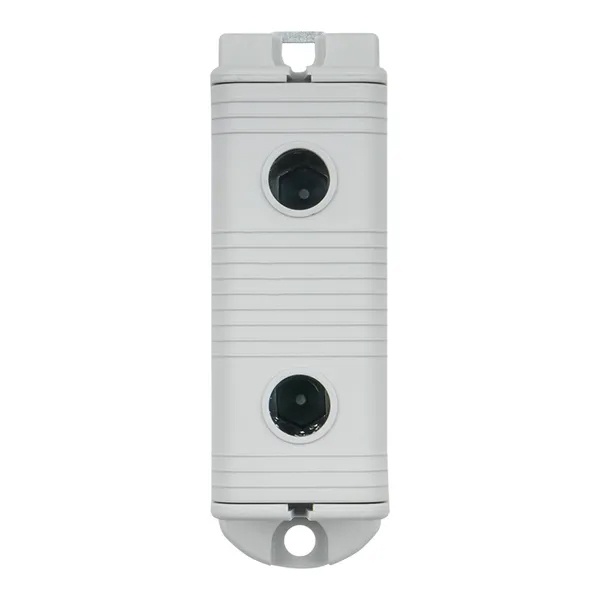

Вводной однополюсный фазный клеммник для проводника сечением 35-150 мм2 EKF КСВ, серый цвет
Описание
Вводной однополюсный фазный клеммник для проводника сечением 35-150 мм2 EKF КСВ, серый цвет plc-kvs-35-150-gray
Клеммы серии КСВ EKF PROxima разработаны для надежного и удобного подключения вводных медных и алюминиевых проводников. Они поддерживают использование как одножильных, так и многожильных проводников, включая гибкие многопроволочные провода с наконечниками. Диапазон сечения подключаемых проводов варьируется от 2,5 до 240 мм2 в зависимости от размеров конкретной модели клеммы.
Установка клеммы на DIN-рейку выполняется просто и эффективно благодаря встроенному фиксатору. Монтаж требует минимального усилия: клемма надежно закрепляется после легкого нажатия.
Клеммы КСВ EKF PROxima обеспечивают долговечное и безопасное соединение проводников, гарантируя высокую надежность при эксплуатации электрических систем.
- Характеристики:
- Сечение медного провода: 35-150 мм2
- Сечение алюминиевого провода: 35-150 мм2
- Номинальный ток: Сu: 320 / Al: 290 А
- Номинальное рабочее напряжение: 800 В
- Степень защиты: IP20
- Материал корпуса: полиамид
- Модель или исполнение: фазная
- Способ установки: DIN-рейка, монтажная плата
Характеристики
| Бренд | EKF |
| Количество линий | 1 |
| Номинальный ток | 320 А |
| Максимальное сечение проводников | 150 мм2 |
| Количество подключений к каждой линии | 2 |
| Цвет | Серый |
| С крышкой | Да |
| Вид подключения | Винтовое |
| Ширина | 30 мм |
Обзор от AI
Когда в щите нужно аккуратно и надежно завести «толстый» кабель, обычные клеммы заканчиваются быстро — либо по сечению, либо по току. Силовая вводная клемма EKF КСВ 35–150 мм2 на 320 А как раз из той серии, что ставишь один раз и дальше о ней не вспоминаешь: держит нагрузку, не капризничает в монтаже и помогает навести порядок во вводной части.
Чаще всего такие клеммы ставят на вводе распределительных щитов, в шкафах учета, в силовых шкафах и сборках, где приходит линия крупным сечением и ее нужно грамотно раздать дальше по автоматам, шинам или на несколько отходящих линий. Подходит и для объектов с плотной компоновкой — когда важно не «городить» переходы и скрутки, а сделать нормальный узел подключения, который легко обслуживать.
Ключевые характеристики
- Бренд: EKF
- Серия/тип: клемма силовая вводная КСВ
- Диапазон подключаемых сечений: 35–150 мм2
- Номинальный ток: 320 А
- Цвет корпуса: серый
- Артикул производителя: plc-kvs-35-150-gray
По конструкции это именно вводная силовая клемма: рассчитана на крупные жилы и на нормальную протяжку контакта. В реальной сборке это дает простую вещь — понятный и доступный ввод, без лишних переходников и «бутербродов» из наконечников, шайб и самодельных перемычек. Когда кабель жесткий и тяжелый, особенно на 95–150 мм2, удобство монтажа решает: клемма позволяет посадить жилу уверенно и без танцев с бубном, а потом спокойно подтянуть контакт на регламенте.
Что делает и как работает
Клемма дает механически прочное и электрически стабильное соединение проводника с силовой частью щита. Ток проходит через контактные элементы клеммы; задача узла — обеспечить достаточную площадь контакта и постоянное прижимное усилие, чтобы соединение не грелось под нагрузкой. В силовых вводах это критично: плохой контакт не «искрит красиво», он незаметно набирает температуру, старит изоляцию и в итоге превращается в аварийную точку. С нормальной силовой клеммой эта история обычно заканчивается еще на этапе сборки.
Почему берут
- Закрывает сразу две типовые проблемы: ввод крупного сечения и аккуратная силовая точка подключения в щите.
- Проще обслуживание: контакт доступен, соединение понятно любому электрику, который откроет шкаф после вас.
- Удобно, когда нужно «привести в порядок» ввод и не занимать место лишними переходами.
- Нормальный запас по току для щитов с реальной нагрузкой, где 100–160 А уже тесно.
Рекомендации по применению
Перед монтажом проверьте, что выбранное сечение жилы попадает в диапазон 35–150 мм2, и заранее продумайте, как будет уложен кабель: тяжелый провод не должен тянуть клемму на излом. Если используете многопроволочную жилу, лучше работать через подходящий наконечник — так контакт получается стабильнее и обслуживание проще. После первой протяжки полезно сделать контрольную подтяжку по регламенту (как обычно на силовых соединениях), особенно если щит уходит на объект с вибрациями или с заметными перепадами температуры. И не забывайте про элементарное: чистая жила, без окислов и без «пушения» проволок, дает соединению шанс прожить весь срок без нагрева.
