MVA20-3-025-C Автоматический выключатель ИЭК ВА47-29 3Р 25А 4,5кА характеристика С (автомат электрический) изображение 1
5,0 1 отзыв
Артикул:
MVA20-3-025-C
 Обзор от AI
Производитель: IEK (ИЭК)
Номинальный ток — 25 A
1 A2 A3 A4 A6 A8 A10 A16 A20 A25 A32 A40 A50 A63 A
Количество полюсов — 3
1234
Характеристика срабатывания кривая тока — C
BDC

Модульный электрический автомат трехполюсный ИЭК ВА 47-29 25 ампер для защиты электрической цепи

Ключевые характеристики
БрендIEK
Номинальный ток25 A
Количество полюсов3
Характеристика срабатывания кривая токаC
Отключающая способность4.5 кА
Количество модулей3
Все характеристики ›
546,52 р. за 1 шт
* цена указана с учетом НДС.
В наличии
− + шт
Начислим 5 бонусов
За каждую единицу этого товара при покупке.
Каждому авторизованному пользователю.
1 бонус = 1 рубль при следующем заказе.
Самовывоз из ПВЗ: м. Новохохловская — 11 августа
Доставка по Москве и области — 12 августа
Cертификат IEK
  5/5 (всего: 1)
class="active" active
  • Характеристики
  • Фото
  • Галерея
  • Документация
    • (1)
    Описание

    Модульный электрический автомат трехполюсный ИЭК ВА 47-29 25 ампер для защиты электрической цепи MVA20-3-025-C

    Назначение и область применения выключателя автоматического IEK

    Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:

  • электроприборы, освещение – выключатели с характеристикой В,
  • двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
  • двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.

    Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

    Автоматические выключатели ВА47-29 соответствуют стандартам ГОСТ Р 50345-99, ТУ 2000 АГИЕ.641.235.003

    Характеристики электрического автомата MVA20-3-025-C
  • Номинальное напряжение частотой 50 Гц - 230/400В
  • Номинальный ток In - 25А
  • Номинальная отключающая способность - 4500А
  • Напряжение постоянного тока - 48В/полюс
  • Характеристики срабатывания электромагнитного расцепителя - C
  • Число полюсов - 3
  • Условия эксплуатации - УХЛ4
  • Степень защиты выключателя - IP20
  • Электрическая износостойкость - не менее 6000 циклов В-О
  • Механическая износостойкость - не менее 20000 циклов В-О
  • Максимальное сечение присоединяемых проводов - 25мм2
  • Наличие драгоценных металлов (серебро) - 0,3-0,5г/полюс
  • Масса 1 полюса - 0,1кг
  • Диапазон рабочих температур - от -40°С до +50°С
  • Индикатор положения контактов (на лицевой панели) - есть
  • Возможность присоединения к контактным зажимам соединительных шин - PIN(штырь),FORK(вилка)
    • Характеристики
    БрендIEK
    Номинальный ток25 A
    Количество полюсов3
    Характеристика срабатывания кривая токаC
    Отключающая способность4.5 кА
    Количество модулей3
    СерияВА47-29

    Модульный автоматический выключатель (автомат) EC000042

    Выключатель автоматический модульный 3п C 25А 4.5кА ВА47-29 IEK MVA20-3-025-C
    Классификация ETIM
    ETIM
    Общ. количество полюсов3
    Номин. ток25 А
    Характеристика срабатывания (кривая тока)C
    Номин. отключающая способность по EN 608984.5 кА
    Одновременное отключение нейтрали (N)Да
    Номин. (расчетное) напряжение400 В
    Количество защищенных полюсов3
    Модульная ширина (общ. кол-во модульных расстояний)3
    Частота50 Гц
    Тип напряженияПеременный ток (AC)/Постоянный ток (DC)
    Глубина установочная (встраив.)73.6 мм
    Степень защиты (IP)IP20
    Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.
    модульный электрический автомат ВА 47-29 4,5 кА тип С ИЭК
    Дополнительные характеристики
    Тип подключения: 3-полюсный, 3П, 3P, трехполюсный, 3Р, трехфазный, 3-х фазный, 3х фазный
    Тип устройства: автоматический выключатель, электрический автомат, пакетник
    Обзор от AI
    ✦ Обзор от AI
    * AI может допускать ошибки. Проверяйте важную информацию.

    Автоматический выключатель ИЭК ВА47-29 3Р 25А 4,5кА характеристика C — модульный автоматический выключатель для защиты электрических линий от перегрузки и короткого замыкания. Трехполюсное исполнение позволяет одновременно отключать все фазы в трехфазных сетях, что повышает безопасность обслуживания и снижает риск перекоса фаз при аварийных режимах.

    Подходит для применения в распределительных щитах жилых, коммерческих и производственных объектов, где требуется надежная защита групповых линий и оборудования. Характеристика отключения C оптимальна для большинства бытовых и общепромышленных нагрузок с умеренными пусковыми токами.

    Артикул производителя: MVA20-3-025-C
    Бренд: IEK

    Где используется

    • Квартирные и этажные щиты, вводно-распределительные устройства (ВРУ) и распределительные щиты (РЩ)
    • Защита трехфазных линий освещения и розеточных групп в коммерческих помещениях
    • Линии питания электрооборудования: вентиляция, насосы, небольшие станки, технологические узлы
    • Щиты для гаражей, мастерских, подсобных помещений, небольших производств
    • Системы электроснабжения с требованием одновременного отключения всех фаз

    Особенности и преимущества

    • Трехполюсное отключение (3Р) — размыкание всех фаз одновременно для безопасного обслуживания и корректной защиты трехфазных цепей
    • Защита от перегрузки и КЗ — тепловой и электромагнитный расцепители обеспечивают срабатывание при превышении допустимого тока и при коротком замыкании
    • Характеристика C — универсальный вариант для линий с умеренными пусковыми токами (типовые бытовые и общепромышленные нагрузки)
    • Отключающая способность 4,5 кА — рассчитан на типовые условия эксплуатации в распределительных сетях с соответствующим уровнем возможных токов короткого замыкания
    • Модульное исполнение — удобная установка в щит на DIN-рейку, быстрый монтаж и замена
    • Серия ВА47-29 — популярная линейка IEK для сборки щитов и стандартных решений по защите линий

    Характеристики

    Тип изделия Автоматический выключатель модульный
    Серия ВА47-29
    Бренд IEK
    Артикул производителя MVA20-3-025-C
    Количество полюсов 3P (трехполюсный)
    Номинальный ток 25 А
    Характеристика срабатывания C
    Отключающая способность 4,5 кА
    Назначение Защита линии от перегрузки и короткого замыкания
    Монтаж На DIN-рейку

    Рекомендации по выбору

    • Номинал 25 А выбирают по расчетному току линии и сечению кабеля, а также с учетом условий прокладки и допустимой длительной нагрузки.
    • Характеристика C подходит для большинства стандартных нагрузок. Если предполагаются высокие пусковые токи (например, более мощные двигатели), может потребоваться другая характеристика, выбираемая по расчету.
    • Отключающая способность 4,5 кА должна соответствовать расчетному току КЗ в точке установки автомата.

    Важно

    • Подключение и подбор аппарата защиты рекомендуется выполнять квалифицированным специалистом с учетом параметров сети и требований действующих норм.
    • Для защиты человека от поражения электрическим током автоматический выключатель не заменяет УЗО или дифференциальный автомат — при необходимости эти устройства подбираются отдельно.

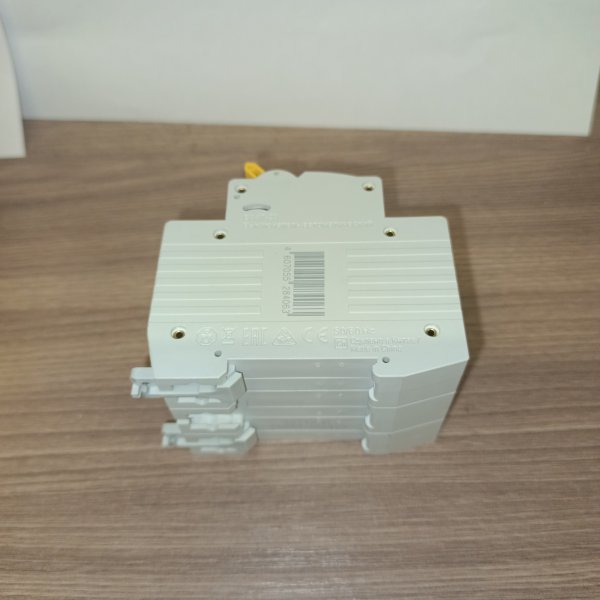

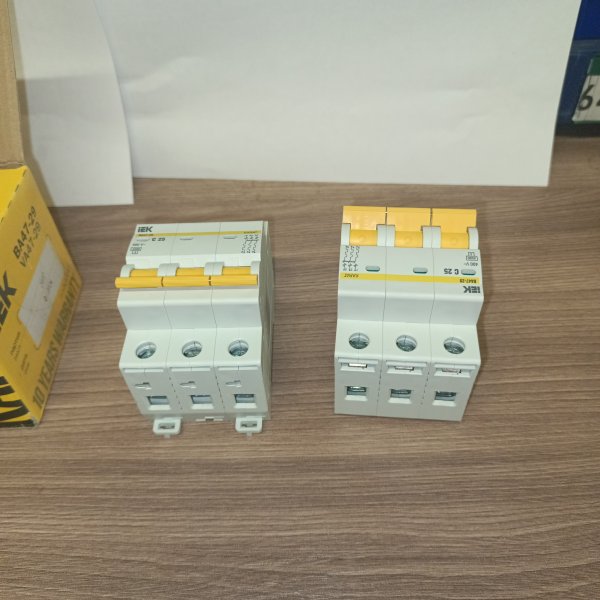

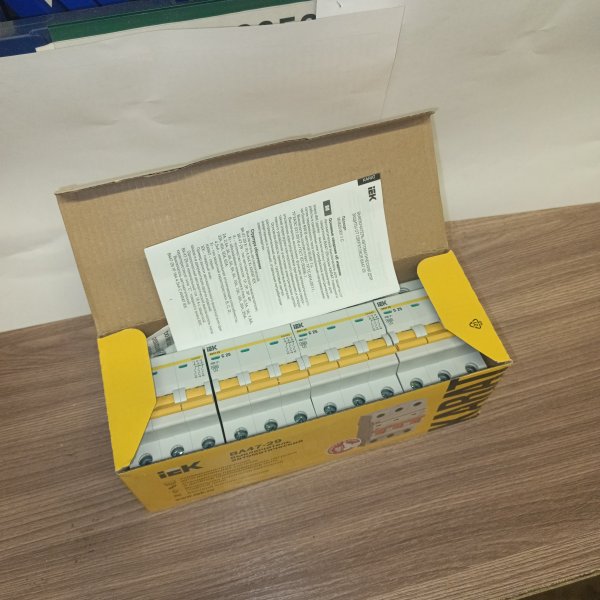

    Фото покупателей
    MVA20-3-025-C Модульный электрический автомат трехполюсный ИЭК ВА 47-29 25 ампер для защиты электрической цепи фото покупателя 1MVA20-3-025-C Модульный электрический автомат трехполюсный ИЭК ВА 47-29 25 ампер для защиты электрической цепи фото покупателя 2MVA20-3-025-C Модульный электрический автомат трехполюсный ИЭК ВА 47-29 25 ампер для защиты электрической цепи фото покупателя 3
    Вопрос-ответ
    Отзывы покупателей · 1
    5 ★★★★★
    В
    Виталий
    ★★★★★23.05.2022 14:11

    Для работы в -30 град. то, что нужно!
