Межблочный контрольный кабель МКЭШ нг А LS с 5-ю медными лужеными жилами 0,75 мм2 мп (многопроволочный) в экране и в защитном шланге

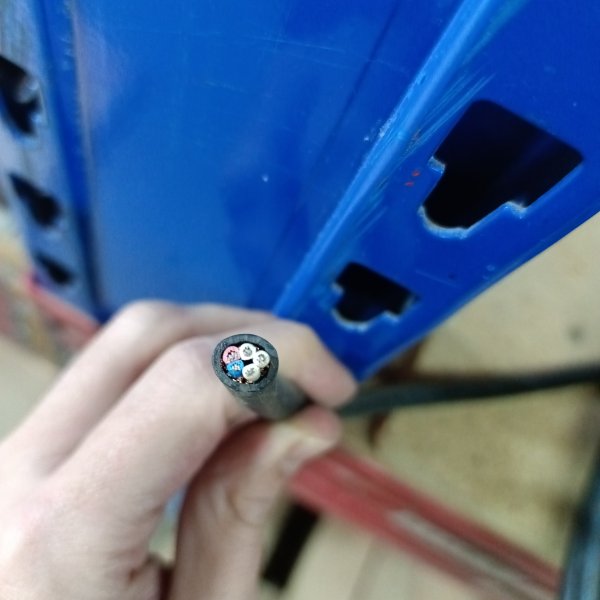

Межблочный контрольный кабель МКЭШ нг А LS с 5-ю медными лужеными жилами 0,75 мм2 мп (многопроволочный) в экране и в защитном шланге МКЭШнг(А)-LS 5х0,75
Кабель МКЭШнг(А)-LS 5х0,75 предназначен для передачи электрических сигналов и подключения оборудования в условиях, где требуется защита от электромагнитных помех. Конструкция с экраном обеспечивает стабильность сигнала и помогает снизить влияние внешних наводок.
Кабель имеет 5 медных жил сечением 0,75 мм2, благодаря чему подходит для монтажа цепей управления, автоматики, измерительных систем и другого электротехнического оборудования. Исполнение нг(А)-LS характеризуется пониженной горючестью и низким дымо- и газовыделением при пожаре, что позволяет применять изделие на объектах с повышенными требованиями к пожарной безопасности.
Экранированный монтажный провод отличается удобством прокладки и подходит для стационарного подключения различных систем. МКЭШнг(А)-LS 5х0,75 может использоваться в промышленной автоматике, шкафах управления, системах контроля и сигнализации.
При выборе учитывайте рабочие параметры, условия эксплуатации и требования проектной документации. Кабель поставляется в соответствии с заявленными характеристиками и подходит для профессионального электромонтажа.
- Токопроводящая жила: медная, луженая, многопроволочная.
- Изоляция: ПВХ пластикат, для кабелей исполнения нг(А)-LS - ПВХ пластикат пониженной пожарной опасности с низким газо- и дымовыделением.
- Скрутка: изолированные жилы скручены в кабель. В каждом повиве две счетные жилы, отличающиеся цветом друг от друга и от остальных жил повива.
- Экран: из медной проволоки диаметром не более 0,20 мм. Коэффициент поверхностной плотности экрана не менее 65%.
- Оболочка: ПВХ пластикат, для кабелей исполнения нг(А) ПВХ пластикат пониженной горючести, для кабелей исполнения нг(А)-LS ПВХ пластикат пониженной пожарной опасности с низким газо- и дымовыделением.
- Количество жил: 5.
- Сечение жил: 0,75 мм2.
- Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20°С должно быть не менее 0,1 МОм.
- Кабели стойкие к изгибу.
- Кабели устойчивы к вибрационным нагрузкам, ударам, линейным нагрузкам.
- Диапазон рабочих температур - от -50°С до +70°С.
| Бренд | Кабельный завод |
| Область применения | монтажный, телекоммуникационный |
| Маркировка кабеля | МКШ, МКЭШ, МКЭШвнг(А)-LS, МКЭШнг(А)-LS |
| Дополнительные свойства | экранированный |
| Количество жил | 5 |
| Сечение жилы,мм2 | 0,75 |
| Тип жилы | Медь |
МКЭШнг(А)-LS 5х0,75 — монтажный экранированный кабель для тех случаев, когда рядом есть силовые линии, пускатели и другая «шумная» электрика, а сигнал нужно передать спокойно и без сюрпризов. Его часто берут на шкафы управления и автоматику, где важна предсказуемость работы цепей.
По применению это в первую очередь внутренний монтаж: соединение датчиков, исполнительных механизмов, клеммных рядов, модулей ввода-вывода, реле и контроллеров. Подходит для слаботочных цепей управления и сигнализации, где сечение 0,75 мм² закрывает большинство типовых задач по токам и падению напряжения на коротких и средних трассах. Экран здесь особенно к месту, если кабель идет параллельно с 220/380 В или проходит рядом с частотниками и контакторами.
Ключевые характеристики по сути:
- марка: МКЭШнг(А)-LS;
- конструкция: 5 жил по 0,75 мм²;
- исполнение: экранированный;
- пожарные свойства: нг(А)-LS (не поддерживает горение при групповой прокладке, сниженное дымо- и газовыделение).
Пять жил — удобный формат для типовых схем: питание + общий + несколько сигналов, цепи управления на приводах, конечники, датчики и т.п. Экран помогает держать помехи под контролем: меньше наводок на аналоговых входах, меньше ложных срабатываний на дискретных, стабильнее связь там, где сигнал «тонкий». В щитовой работе это экономит время на поиске странных ошибок, которые проявляются только при включении нагрузки.
Как работает защита от помех: экран принимает на себя часть электромагнитных наводок и отводит их на землю. По практике важный момент — экран должен быть корректно заземлен (обычно со стороны шкафа), иначе толку будет мало, а иногда можно даже поймать лишние проблемы из-за неправильных соединений.
Почему берут именно МКЭШнг(А)-LS: когда нужно проложить монтажные цепи аккуратно и безопасно по требованиям к групповым трассам и дымности, но при этом не хочется бороться с помехами от силовой части. Плюс пять жил в одном кабеле часто упрощают раскладку в лотке и ввод в шкаф — меньше отдельных линий, проще маркировка.
Рекомендации по применению: старайтесь разводить сигнальные и силовые линии по разным трассам, а если пересечение неизбежно — делайте его под 90°. Экран подключайте к PE по принятой на объекте схеме (как правило, одностороннее заземление со стороны источника/шкафа). Сечение 0,75 мм² выбирайте с учетом реального тока и длины линии — для управления и сигналов обычно хватает, но лучше заранее прикинуть падение напряжения на протяженных участках.
Производитель: Кабельный завод. Артикул: МКЭШнг(А)-LS 5х0,75.
