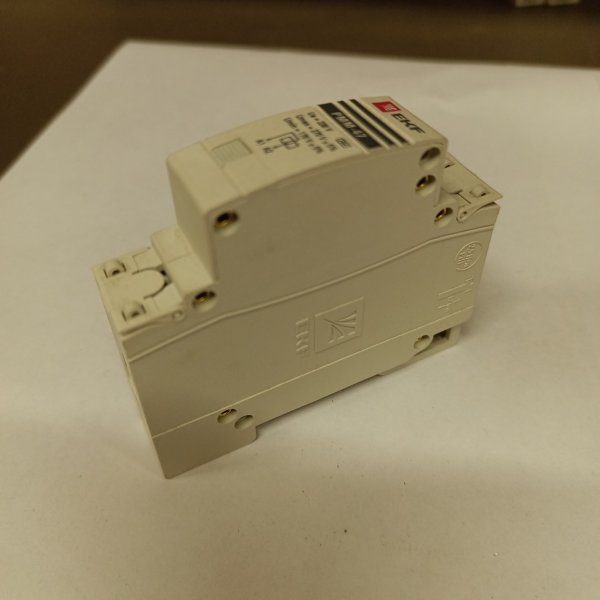

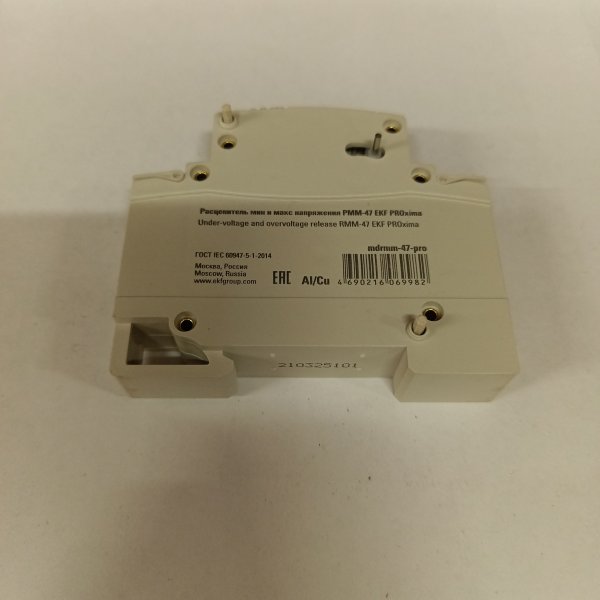

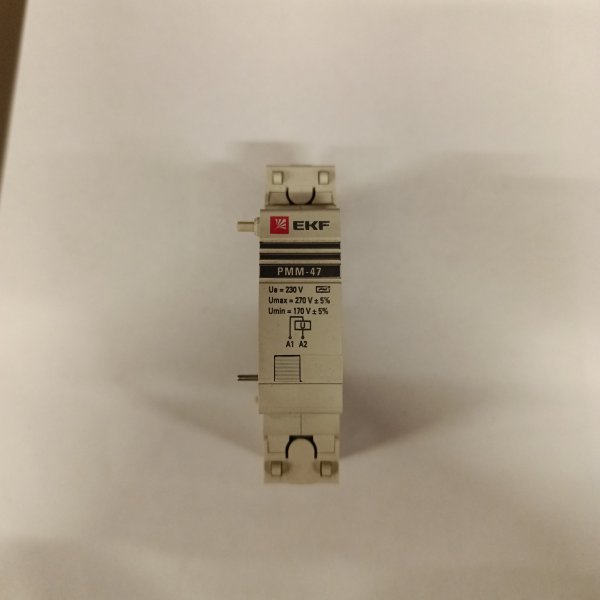

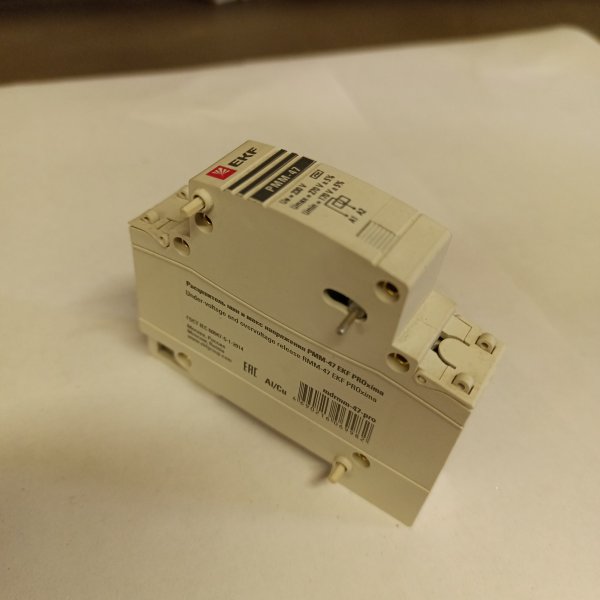

Дополнительный блок контакт расцепителя при перепаде напряжения, для автоматических выключателей ЕКФ.
Дополнительный блок контакт расцепителя при перепаде напряжения, для автоматических выключателей ЕКФ. mdrmm-47-pro
Расцепитель минимального и максимального напряжения РММ-47 EKF PROxima предназначен для отключения одно-, двух-, трех- или четырехполюсного автоматического выключателя серии ВА-47, выключателя нагрузки ВН-63, а также дифавтомата АД-32 при недопустимом снижении или повышении напряжения.
Предназначен для отключения выключателей при недопустимом снижении или повышении напряжения. Конструктивно представляет собой электронный пороговый элемент, который подключается к контролируемой электрической цепи. К выходу порогового элемента подключен электромагнит, который через рычаг воздействует на механизм свободного расцепления выключателей
- Характеристики:
- Мощность потребления, менее: 1 Вт
- Мощность расцепления в имп. режиме: 3 Вт
- Номинальное напряжение: 180-260 Вольт
- Частота: 40-60 Гц
- Минимальное напряжение не срабатывания: 170 Вольт
- Максимальное напряжение срабатывания: 270 Вольт
- Степень защиты: IP20
- Механическая износостойкость, циклов: 10 000
- Климатическое исполнение и категория размещения: УХЛ4
- Масса: 0,098 кг
- Сечение присоединяемых кабелей, не более: 2,5мм2
- Момент затяжки винтов: 1,7 Нм
Аксессуары для низковольтного оборудования EC002498
Расцепитель миним. и макс. напр. РММ-47 PROxima EKF mdrmm-47-pro
РММ-47 от EKF — это расцепитель по напряжению для модульных аппаратов, когда важно, чтобы защита реагировала не только на ток, но и на «плохое» питание. В реальных щитах он выручает там, где провалы или скачки напряжения могут оставить оборудование в непредсказуемом состоянии.
Чаще всего такой расцепитель ставят в распределительных щитах с автоматами, когда нужно контролировать, что линия не останется включенной при недопустимом напряжении. Это актуально для цепей питания ответственных потребителей, вводных групп, автоматики, насосов, вентиляции и другого оборудования, которое не любит работу «на просадке» или при аномальном напряжении. Также его используют там, где важно исключить самопроизвольный повторный пуск после восстановления питания — например, чтобы техника не стартовала без контроля оператора.
Ключевые характеристики
- Тип: расцепитель минимального и максимального напряжения.
- Серия/совместимость: исполнение под модульные аппараты форм-фактора 47 (по названию линейки).
- Производитель: EKF.
- Артикул: mdrmm-47-pro — удобно сверять при подборе и заказе.
Практические особенности
Смысл РММ-47 в том, что вы добавляете автомату «глаза» на напряжение: как только питание выходит за допустимые рамки, расцепитель дает команду на отключение. В результате линия не остается в режиме, когда автоматы формально включены, а на клеммах — то, на чем электродвигатель греется, контакторы дрожат, а блоки питания работают на износ. В щите это обычно выглядит как небольшой модуль, который работает вместе с автоматическим выключателем и помогает делать поведение системы более предсказуемым.
Что защищает и как это работает
При понижении напряжения расцепитель отключает связанный аппарат, чтобы нагрузка не питалась от «просевшей» сети — это снижает риск перегрева и нестабильной работы оборудования. При превышении напряжения логика аналогичная: отключение помогает не доводить дело до выхода из строя электроники и катушек управления. Важный момент: это не устройство «лечит» сеть, а именно отключает нагрузку, когда сеть выходит за границы нормального режима.
Почему берут
Берут, когда хочется, чтобы щит реагировал на проблемы питания так же четко, как на короткое замыкание или перегрузку. Еще один частый мотив — желание исключить неожиданные пуски после пропадания/возврата напряжения и сделать поведение оборудования более безопасным для людей и механики.
Рекомендации по применению
Перед покупкой проверьте совместимость по серии/линейке с вашим модульным автоматом (ориентир — формат «47»). Уставки и схему включения подбирайте под задачу и требования проекта: для разного оборудования допустимые пределы напряжения отличаются. Если расцепитель ставится на ввод или на критичную линию, лучше заранее продумать, что будет после отключения — нужен ли контролируемый повторный пуск и какая логика восстановления питания должна быть в системе.
