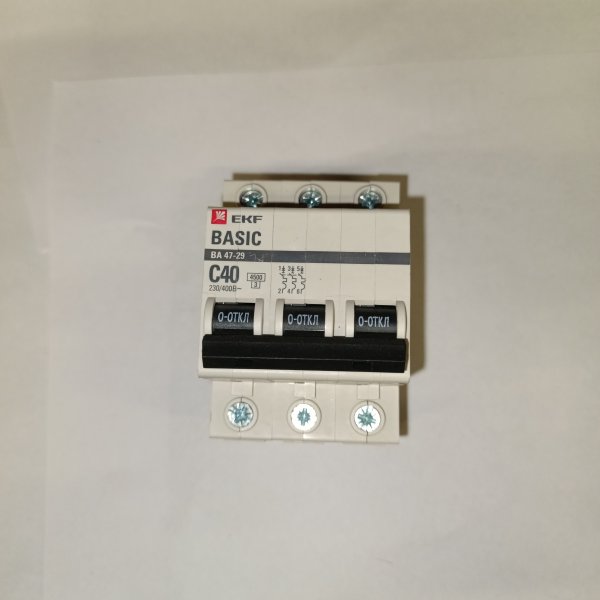

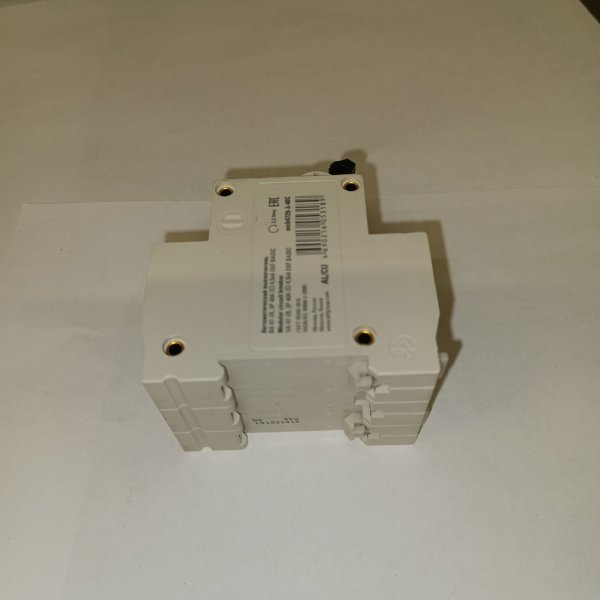

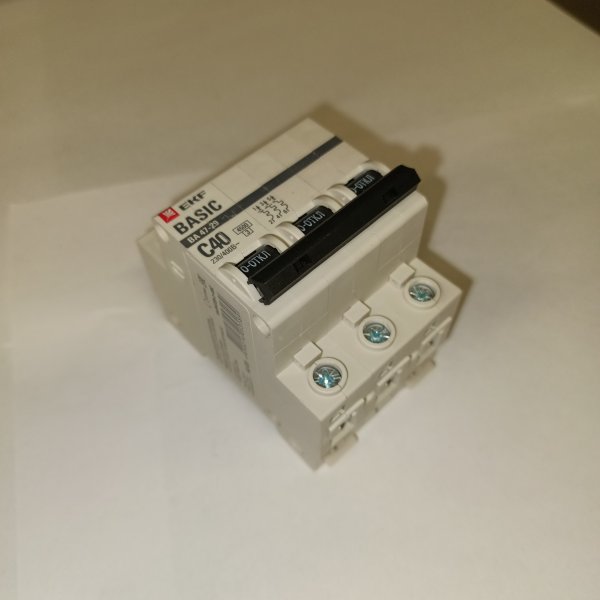

Модульный электрический автомат трехполюсный ЕКФ тип С 40 ампер для защиты электрической цепи
Модульный электрический автомат трехполюсный ЕКФ тип С 40 ампер для защиты электрической цепи mcb4729-3-40C
Автоматические выключатели ВА 47-29 EKF Basic применяются в административных, промышленных и жилых сооружениях:
Времятоковая характеристика срабатывания – диапазон срабатывания электромагнитной защиты. С – выключатель сработает между 5- и 10-кратным значением номинального тока. Рекомендуется к установке в сетях со смешанной нагрузкой, предполагающей умеренные пусковые токи (гражданское строительство, офисные помещения).
- Характеристики:
- Модульная ширина (общ. кол-во модульных расстояний): 3
- Номинальная отключающая способность короткого замыкания Icu МЭК 60947-2, при 230В: 4,5 кА
- Номинальный ток: 40 А
- Тип напряжения: AC (перемен.)
- Характеристика срабатывания (кривая тока): C
- Гарантийный срок эксплуатации: 3 года
- Общ. количество полюсов: 3
- Поперечн. сечение подключ. многопроволочного (гибкого) провода: 1...25 мм2
| Бренд | EKF |
| Номинальный ток | 40 A |
| Количество полюсов | 3 |
| Характеристика срабатывания кривая тока | C |
| Отключающая способность | 4.5 кА |
| Количество модулей | 3 |
Модульный автоматический выключатель (автомат) EC000042
Выключатель автоматический модульный 3п C 40А 4.5кА ВА 47-29 Basic EKF mcb4729-3-40C
Автоматический выключатель 3P 40А (C) 4,5кА ВА 47-29 EKF Basic
Тип устройства: автоматический выключатель, электрический автомат, пакетник
Трехполюсный автомат EKF Basic ВА 47-29 на 40 А с характеристикой C — рабочая вещь для обычных силовых линий, где есть и стабильная нагрузка, и периодические пусковые токи. Это тот тип автомата, который ставят “и в щит на объекте, и в распределение по цеху”, когда нужна понятная защита без лишних усложнений.
Чаще всего такие автоматы берут для трехфазных линий: ввод или отходящие группы в распределительных щитах, питание оборудования, небольших станков, вентиляции, насосов, групп розеток/освещения в коммерческих помещениях. Уместен там, где линия должна отключаться целиком по всем трем фазам — и по перегрузке, и по короткому замыканию.
Ключевые характеристики:
- 3 полюса (3P) — отключает сразу три фазы одной ручкой.
- Номинальный ток: 40 А.
- Характеристика срабатывания: C — нормально переносит умеренные пусковые токи (типично для двигателей малой/средней мощности, общих силовых групп).
- Отключающая способность: 4,5 кА — важный ориентир по возможному току КЗ в точке установки.
- Серия: ВА 47-29, линейка EKF Basic.
- Артикул производителя: mcb4729-3-40C.
По практике 3P удобно ставить туда, где не хочется “ловить” перекосы и недоотключения: авария на одной фазе — отключилась вся линия. Это упрощает обслуживание: видно положение рукоятки, есть четкое ручное включение/отключение, в щите получается аккуратная и понятная группировка.
Что защищает и как это происходит: внутри два принципа защиты. От перегрузки автомат отключается с выдержкой времени — когда ток долго выше номинала (кабель греется, контакты тоже). От короткого замыкания срабатывание мгновенное — автомат “выстреливает” быстро, чтобы не дать дуге и току разворотить линию. Характеристика C как раз про то, что мгновенная часть не реагирует на кратковременные пусковые броски, но отключит при реальном КЗ.
Почему берут: формат 3P в одном модуле решения для трехфазных линий, понятная характеристика C для большинства бытовых и коммерческих задач, и отключающая способность 4,5 кА — для типовых щитов в зданиях, где токи КЗ обычно не запредельные (но обязательно проверяются расчетом/замером).
Рекомендации по применению: номинал 40 А выбирайте по сечению кабеля и реальной нагрузке, а 4,5 кА — по расчетному току короткого замыкания в месте установки. Для двигателей и оборудования с тяжелым пуском иногда уместнее другие характеристики — лучше сверяться с паспортом нагрузки. Подключение выполняйте с нормальной протяжкой клемм и периодической проверкой в эксплуатации: плохой контакт греется быстрее любого кабеля.
