Модульный электрический автомат двухполюсный ЕКФ Проксима тип С 16 ампер 6 кА для защиты электрической цепи
Модульный электрический автомат двухполюсный ЕКФ Проксима тип С 16 ампер 6 кА для защиты электрической цепи M636216C
Автоматические выключатели ВА 47-63N 6 кА EKF PROxima являются обновлённой платформой успешно зарекомендовавших себя на рынке линейки автоматических выключателей ВА 47-63 6 кА EKF PROxima. Устройства являются механическими коммутационными аппаратами и соответствуют ГОСТ IEC 60898-1.
Предназначен для управления нагрузкой, разъединения электрических цепей и их защиты от перегрузки и короткого замыкания. Такой прибор можно встретить в распределительных щитах многоквартирных или частных домов, а также в местах общественного назначения. Его основная функция состоит в обеспечении бесперебойной работы оборудования, находящегося под постоянной нагрузкой. Главным отличием автомата данной серии является усовершенствованная конструкция. Защитные пластиковые крышки на клеммах закрывают доступ к винтовым зажимам и служат для опломбировки, и предотвращают несанкционированный доступ к вводам. Устройство оснащено 2мя полюсами и обладает отключающей возможностью 6 килоампер. Оно работает в сети переменного тока напряжением 230 Вольт и рассчитано на номинальную нагрузку тока 16 Ампер. Автомат с защитной характеристикой C используется для стандартной защиты цепей розеток и освещения. Его корпус изготовлен из самозатухающего термостойкого полиэфира и усилен дополнительными заклепками для устранения эффекта расхождения корпуса. Лицевая панель оснащена цветовым индикатором состояния устройства. Управление осуществляется удобной рукояткой с двумя положениями: I/O (включено/отключено). Конструкция установочного зажима обеспечивает свободную установку выключателя на DIN-рейку. Механическая износостойкость составляет 20 тысяч циклов, коммутационная – 10 тысяч циклов. Габариты автомата: 36х87,5х74,5 мм.
| Бренд | EKF |
| Номинальный ток | 16 A |
| Количество полюсов | 2 |
| Характеристика срабатывания кривая тока | C |
| Отключающая способность | 6 кА |
| Количество модулей | 2 |
Модульный автоматический выключатель (автомат) EC000042
Выключатель автоматический модульный 2п C 16А 6кА ВА 47-63N PROxima EKF M636216C
Тип устройства: автоматический выключатель, электрический автомат, пакетник

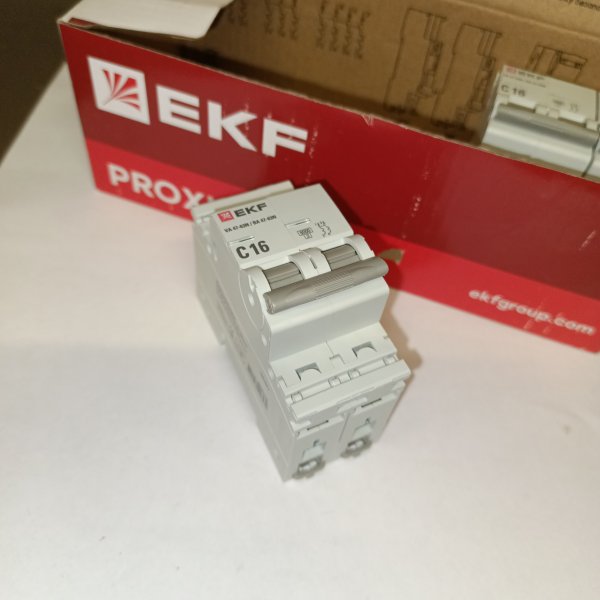

Двухполюсный автомат EKF PROxima ВА 47-63N на 16 А с характеристикой C — типовой рабочий вариант для линий, где важнее всего понятная логика защиты и нормальная отключающая способность. Такой автомат ставят, когда нужно разрывать сразу два проводника и не гадать, что осталось под напряжением.
На практике его берут для групповых линий в щитах квартир и домов, небольших офисов, мастерских, а также для отдельных потребителей, где удобно отключать линию полностью: например, питание розеточной группы, небольшого оборудования или участка сети, уходящего в другое помещение. Два полюса особенно уместны там, где есть требования к одновременному отключению фазы и рабочего нуля, либо когда так спокойнее при обслуживании и поиске неисправностей.
Ключевые характеристики по паспорту:
- серия: EKF PROxima ВА 47-63N
- количество полюсов: 2P
- номинальный ток: 16 А
- времятоковая характеристика: C
- отключающая способность: 6 кА
- артикул производителя: M636216C
По ощущениям в монтаже это обычный «щитовой» автомат без сюрпризов: ставится в стандартную компоновку, подходит для типовых задач и не требует под него каких-то особых решений. Характеристика C — хороший компромисс для большинства бытовых и легких коммерческих нагрузок: он не дергается от кратковременных пусковых токов, но при этом отрабатывает быстрее, чем «тяжелые» варианты, когда в этом нет необходимости.
Что защищает и как это делает: внутри два независимых расцепителя — тепловой и электромагнитный. Тепловой реагирует на длительную перегрузку (когда линия «греется» из-за лишней нагрузки), электромагнитный отключает при коротком замыкании практически мгновенно. В двухполюсном исполнении отключение происходит сразу по двум проводникам, что удобно для более предсказуемого обесточивания линии.
Почему берут: понятная связка 2P + 16 А + C и отключающая способность 6 кА — это рабочий стандарт для аккуратно собранных щитов. Такой автомат часто выбирают, когда нужен надежный «базовый» аппарат без усложнений: поставил, подписал линию и забыл до очередной проверки.
Рекомендации по применению: номинал 16 А имеет смысл ставить только под линию с корректно подобранным сечением кабеля и нормальными соединениями — автомат не лечит плохие клеммы и скрутки. Если линия длинная или есть сомнения по токам КЗ, проверьте расчет/замеры — отключающая способность 6 кА должна соответствовать условиям в точке установки. Для защиты человека от утечки тока этот автомат не заменяет УЗО или дифавтомат — это разные задачи.
