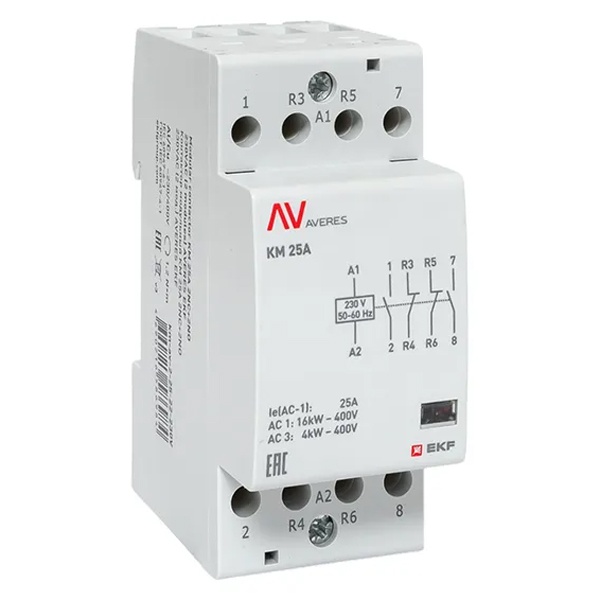

Контактор модульный EKF Averes КМ 25А 2NO+2NC 230В AC 2 модуля km-av-2-25-22-230V

Модульный контактор EKF Averes КМ на 25 А — это рабочая «лошадка» для тех случаев, когда нагрузку нужно включать и отключать часто, а кнопкой или термостатом напрямую коммутировать ток уже не хочется. Ставится на DIN-рейку, занимает два модуля и спокойно живет в щите рядом с автоматами и УЗО.

Где применяется
Чаще всего такой контактор берут для управления освещением группами, вентиляцией, насосами, электрокотлом и нагревателями, а также для схем с приоритетом или блокировками, где нужны одновременно нормально-открытые и нормально-закрытые контакты. В частных домах и квартирах он хорошо заходит в связке с реле времени, датчиками, термостатами и «сухими контактами» автоматики: управляющая цепь остается малоточной, а силовая часть коммутирует нагрузку отдельно. В небольших коммерческих щитах — для вывода на кнопочные посты, охранные системы, диспетчеризацию.

Ключевые характеристики

• Номинальный ток силовых контактов: 25 А.
• Контактная схема: 2NO + 2NC (две пары на включение и две пары на размыкание).
• Катушка управления: 230 В AC.
• Монтаж: DIN-рейка, ширина 2 модуля.
• Артикул производителя: km-av-2-25-22-230V.
• Бренд: EKF (серия Averes).

Конструктив и практические моменты
Два модуля — это удобно, когда щит собран плотно: контактор не «съедает» половину ряда и не заставляет переделывать раскладку. Схема 2NO+2NC — сильная сторона этой модели: можно не только включать нагрузку, но и одновременно разрывать другую цепь или делать простую взаимную блокировку. На практике это полезно, например, когда нужно исключить одновременную работу двух линий или дать сигнал в автоматику о состоянии исполнительного устройства. Управление от 230 В AC позволяет подключать катушку напрямую к стандартной сети и большинству бытовых реле/таймеров без дополнительных блоков питания.

Что защищает и как работает
Контактор сам по себе не заменяет автоматический выключатель — он не рассчитан на отключение токов короткого замыкания. Его задача другая: надежно коммутировать нагрузку по команде. При подаче 230 В на катушку контактор втягивается, и пары NO замыкаются, а пары NC размыкаются; при снятии питания возвращается в исходное состояние. За счет того, что силовые контакты отделены от управляющей цепи, кнопки, датчики и тонкие провода не работают «на ток», а только дают команду — это заметно повышает живучесть схемы и упрощает управление.

Почему берут
Его выбирают, когда нужно аккуратно сделать управление нагрузкой из щита без лишней экзотики: стандартная катушка 230 В, нормальный модульный формат, и сразу четыре контактные группы (2NO+2NC), которые реально используются в схемах, а не «для галочки». Плюс удобно, что контактор ставится рядом с защитой и логика управления получается понятной: автомат защищает линию, контактор ею управляет.

Рекомендации по применению
Подбирайте контактор по реальному току нагрузки и типу потребителя: для нагревателей и освещения расчет обычно прямой, а для двигателей и насосов лучше закладывать запас и учитывать пусковые токи. Автоматический выключатель ставьте обязательно — по сечению кабеля и нагрузке. Управляющую цепь катушки имеет смысл вести отдельной жилой/кабелем и, если схема сложная, подписать клеммы в щите: потом это экономит время на обслуживании. Если контактор будет часто щелкать (таймеры, автоматика), предусмотрите нормальную вентиляцию в щите и не укладывайте вплотную к сильно греющимся аппаратам.
