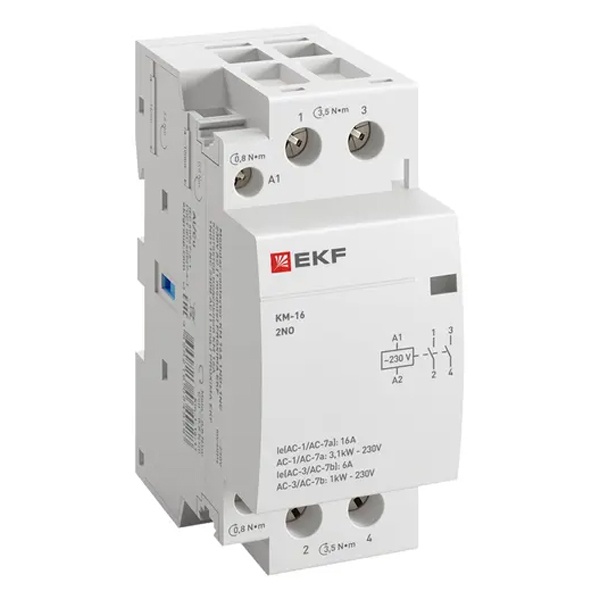

Двухмодульный магнитный пускатель ЭКФ PROxima 2НО, номинальный ток 16 Ампер
Описание
Двухмодульный магнитный пускатель ЭКФ PROxima 2НО, номинальный ток 16 Ампер km-2-16-20
Модульные контакторы представляют собой коммутационные устройства, выполненные в корпусе, соответствующем стандартам модульного оборудования, что позволяет устанавливать их на DIN-рейку совместно с другими элементами распределительных щитов.
Конструктивно контактор состоит из неподвижных и подвижных контактов. Подвижные контакты закреплены на якоре (подвижной части) магнитной системы, тогда как неподвижная часть магнитопровода жестко зафиксирована в корпусе контактора. В исходном состоянии контакты разомкнуты за счет действия возвратной пружины, которая препятствует их самопроизвольному смыканию.
При подаче напряжения на катушку управления в магнитной системе возникает электромагнитное поле. Под его воздействием якорь притягивается к неподвижной части магнитопровода, преодолевая усилие возвратной пружины. В результате этого движения происходит замыкание силовых контактов и включение электрической цепи.
После снятия напряжения с катушки управления магнитное поле исчезает, и возвратная пружина возвращает якорь в исходное положение, размыкая контакты и отключая цепь.
Модульные контакторы предназначены для дистанционного управления электрическими нагрузками и могут использоваться в сетях с проводниками как из меди, так и из алюминия, при соблюдении требований к подключению и эксплуатации.
- Применение:
- Системы управления и автоматизации жилых, офисных, промышленных и больничных помещений, управление:
- освещением;
- обогревом, в том числе теплые полы, стены, обогреватели;
- вентиляцией;
- насосами.
- Применение:
- Маркировочная площадка с защитной крышкой
- Серебросодержащий композит на контактах
- Резиновый демпфер уменьшает шум при работе
- Двухпозиционный зажим на DIN-рейку
- Мостиковый контакт обеспечивает быстрое гашение дуги при коммутации
- Индикатор состояния контактов
- Характеристики:
- Модульная ширина (общ. кол-во модульных расстояний): 2
- Количество нормально открытых контактов (НО): 2
- Номинальное рабочее напряжение: 230...400 В
- Тип напряжения (раб. напряжение): AC (перемен.)
- Максимальная мощность ламп накаливания: 1000 Вт
- Максимальная мощность люминесц. ламп: 576 ВА
- Номинальный рабочий ток: 16 А
Характеристики
| Бренд | EKF |
| Номинальный ток (АС-1/AC-7a) | 16 A |
| Количество полюсов | 2 |
| Количество НO полюсов | 2 |
| Напряжение цепи управления | 220-240В |
| Ток цепи управления | переменный |
