УЗО EKF PROxima ВД-100 4P 63А/ 30мА (электромеханическое) А (ВДТ) - купить elcb-4-63-30-em-a-pro в Москве и РФ.

Артикул:

elcb-4-63-30-em-a-pro

Обзор от AI

Производитель: EKF (ЕКФ)

Номинальный ток — 63 A

40 A63 A

Ток утечки — 0,03A (30mA)

0,03A (30mA)0,1A (100mA)

Четырехполюсный дифференциальный выключатель ВД-100 ЭКФ PROxima, номинальный ток 63 Ампера, 30 мА тип A (электромеханическое)

Ключевые характеристики

БрендEKF

Номинальный ток63 A

Ток утечки0,03A (30mA)

Тип тока утечкиA

Количество полюсов4

Напряжение380-400В

Все характеристики ›

Описание

Четырехполюсный дифференциальный выключатель ВД-100 ЭКФ PROxima, номинальный ток 63 Ампера, 30 мА тип A (электромеханическое) elcb-4-63-30-em-a-pro

Устройство защитного отключения УЗО ВД-100 EKF PROxima – это новое поколение устройств. Предназначены для защиты человека от поражения электрическим током при прикосновении к открытой проводке или к электрооборудованию, оказавшемуся под напряжением и для предотвращения возгорания, возникающего вследствие длительного протекания токов утечки и развивающихся из них токов короткого замыкания. Для защиты потребителей от токов перегрузки и короткого замыкания необходимо использовать УЗО совместно с автоматическими выключателями.

Применение:

Защита людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки.
Защита электрооборудования (ЭО) при повреждении изоляции проводников и неисправностях ЭО.
Предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю.
УЗО тип А применяется в зданиях и жилых помещениях, насыщенных бытовой электронной техникой (телевизоры, персональные компьютеры, регулируемые источники света, современные стиральные машины и др.).

Применение:

Двухпозиционный зажим на DIN-рейку
Контакты из безкислородной меди с содержанием серебра
Индикаторное окно состояния контактов
Отверстия для крепления U-образной шины типа FORK
Корпус из не поддерживающей горение пластмассы

Характеристики:

Модульная ширина: 4
Номинальная отключающая способность по EN 60898: 4,5 кА
Номинальный ток: 63 А
Номинальное (расчетное) напряжение: 400 В
Количество полюсов: 4
Номинальный ток утечки: 30 мА
Тип тока утечки: A
Номинальное импульсное выдерживаемое напряжение Uimp: 4000 кВ
Поперечное сечение подключаемого многопроволочного (гибкого) провода: 1...16 мм²
Поперечное сечение подключаемого однопроволочного (жесткого) провода: 1...25 мм²
Способ монтажа: DIN-рейка 35 мм

Характеристики

Бренд	EKF
Номинальный ток	63 A
Ток утечки	0,03A (30mA)
Тип тока утечки	A
Количество полюсов	4
Напряжение	380-400В
Количество модулей	4
Тип расцепителя	Электромеханический

Классификация ETIM

ETIM

Количество полюсов4

Номин. (расчетное) напряжение400 В

Номин. ток63 А

Номин. ток утечки.03 А

Модульная ширина (общ. кол-во модульных расстояний)4

Тип тока утечкиA

Способ монтажаDIN-рейка

Селективная защитаНет

Отключающая способность при коротком замыкании (Icw)4.5 кА

Устойчивость к импульсному току4.5 кА

Номин. отключающая способность по EN 608984.5 кА

Частота50 Гц

Возможна дополнит. комплектацияНет

Степень защиты (IP)IP20

Глубина установочная (встраив.)74 мм

Кратковременная задержка срабатыванияНет

С блокировкойНет

Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

Обзор от AI

✦ Обзор от AI

* AI может допускать ошибки. Проверяйте важную информацию.

УЗО EKF PROxima ВД-100 4P 63А/30мА (электромеханическое) тип А (ВДТ) – это надежное устройство защитного отключения, предназначенное для комплексной защиты людей и электрооборудования от поражения электрическим током и возникновения пожара при утечках тока. Четырехполюсная конструкция и номинальный ток 63 А позволяют использовать данное УЗО в трехфазных сетях с нейтралью, как в бытовых, так и в коммерческих и промышленных установках.

Электромеханический принцип работы обеспечивает срабатывание УЗО EKF PROxima ВД-100 даже при пропадании или значительном снижении напряжения в сети, что особенно важно в условиях нестабильного электроснабжения. Тип А гарантирует защиту при утечках как переменного, так и пульсирующего выпрямленного тока, что делает устройство оптимальным выбором для современных электрических сетей с большим количеством электроники и импульсных блоков питания.

Область применения:

Защита групповых и вводных линий в квартирных и домовых электрощитах (трехфазное питание с нейтралью).
Распределительные щиты в коттеджах, таунхаусах, загородных домах.
Щиты освещения и силовые щиты в офисах, магазинах, кафе, небольших производственных и складских помещениях.
Линии питания розеточных групп, кухонной техники, кондиционеров, стиральных и посудомоечных машин, бойлеров и прочих мощных потребителей.
Щиты управления и автоматики, где требуется защита от утечек тока на корпус и повышение общей электробезопасности.
Защита от пожароопасных токов утечки в старых или протяженных линиях, а также в зданиях с повышенными требованиями к пожарной безопасности.

Особенности и преимущества:

Электромеханическое исполнение – сохраняет работоспособность при падении напряжения, обеспечивает надежное отключение при утечке тока даже в аварийных режимах сети.
Тип А – реагирует на переменный и пульсирующий выпрямленный ток утечки, подходит для питания современной электроники, устройств с импульсными блоками питания, частотных преобразователей и т.п.
4 полюса (4P) – возможность одновременной защиты трех фаз и нейтрального проводника в трехфазных сетях 380/400 В.
Номинальный ток 63 А – универсально подходит как для групповой, так и для вводной защиты линий значительной мощности.
Номинальный дифференциальный ток 30 мА – оптимальный уровень для защиты людей от поражения электрическим током и снижения риска пожара из-за утечек.
Сочетается с автоматическими выключателями – применяется совместно с АВ для комплексной защиты линии от токов утечки, перегрузки и короткого замыкания.
Наглядная индикация положения контактов – удобный флажок переключателя позволяет быстро оценить состояние устройства (включено/выключено).
Тестовая кнопка «TEST» – для проверки исправности УЗО и контроля его работоспособности без разборки щита.
Совместимость со стандартными DIN-рейками – упрощенный монтаж в типовые распределительные и вводные щиты.
Высокое качество исполнения – корпус устойчив к механическим воздействиям и нагреву, обеспечивая длительный срок службы в реальных условиях эксплуатации.
Надежный бренд EKF – продукция проходит контроль качества и соответствует современным требованиям электробезопасности.

Технические характеристики:

Модель: УЗО EKF PROxima ВД-100 4P 63А/30мА (электромеханическое) тип А (ВДТ)
Артикул производителя: elcb-4-63-30-em-a-pro
Бренд: EKF
Тип устройства: устройство защитного отключения (УЗО), ВДТ
Серия: PROxima ВД-100
Количество полюсов: 4 (3 фазы + нейтраль)
Номинальный ток, In: 63 А
Номинальный дифференциальный отключающий ток, IΔn: 30 мА
Тип дифференциального тока: тип А (переменный и пульсирующий выпрямленный ток)
Принцип действия: электромеханическое
Назначение: защита людей от поражения электрическим током и защита от пожароопасных токов утечки
Применение: трехфазные сети с нейтралью (обычно 380/400 В), бытовые и промышленные установки
Монтаж: на DIN-рейку (35 мм)
Способ подключения: винтовые зажимы для медных проводников (зажим фазных и нейтрального проводников)
Совместимость: установка в паре с автоматическими выключателями соответствующего номинала
Наличие тестовой кнопки: есть (кнопка «TEST» для периодической проверки)
Конструктивное исполнение: модульное, для установки в распределительные щиты

Рекомендации по установке и эксплуатации:

Установка и подключение должны выполняться квалифицированным электриком с соблюдением действующих норм и правил.
Рекомендуется применять схему с селективным подбором номиналов автоматических выключателей, установленных до и после УЗО.
Проводить регулярную проверку работоспособности устройства с помощью кнопки «TEST» (обычно не реже одного раза в месяц, если иное не оговорено локальными нормами или инструкцией).
Использовать УЗО только в пределах заявленных электрических параметров и в подходящих условиях окружающей среды (температура, влажность, отсутствие агрессивных сред).
Обеспечивать доступ к аппарату в щите для периодического обслуживания и визуального контроля.

Преимущества для покупателя:

Повышенная безопасность людей и имущества за счет надежной защиты от утечек тока.
Подходит для современных электросетей с большим количеством электроники и нелинейных потребителей.
Возможность использования как на вводе, так и для групповой защиты отдельных линий.
Простота монтажа и понятная индикация работы устройства.
Сбалансированное сочетание стоимости, качества и функциональности от известного бренда EKF.

Фото, видео и документы

elcb-4-63-30-em-a-pro УЗО EKF PROxima ВД-100 4P 63А/ 30мА (электромеханическое) А (ВДТ) фото 1

elcb-4-63-30-em-a-pro УЗО EKF PROxima ВД-100 4P 63А/ 30мА (электромеханическое) А (ВДТ) фото 2

elcb-4-63-30-em-a-pro УЗО EKF PROxima ВД-100 4P 63А/ 30мА (электромеханическое) А (ВДТ) фото 3

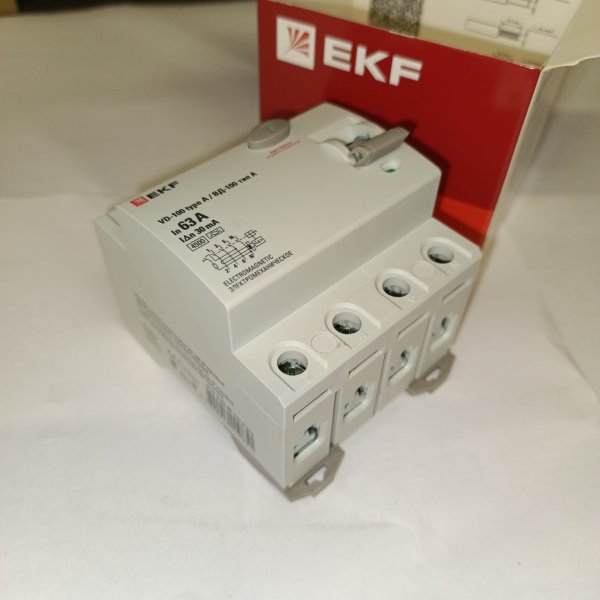

Четырехполюсный дифференциальный выключатель ВД-100 ЭКФ PROxima, номинальный ток 63 Ампера, 30 мА тип A (электромеханическое) фото 1

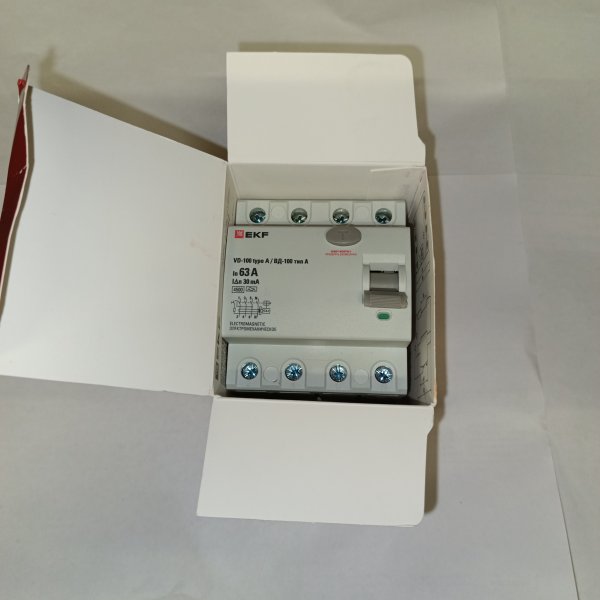

Четырехполюсный дифференциальный выключатель ВД-100 ЭКФ PROxima, номинальный ток 63 Ампера, 30 мА тип A (электромеханическое) фото 2

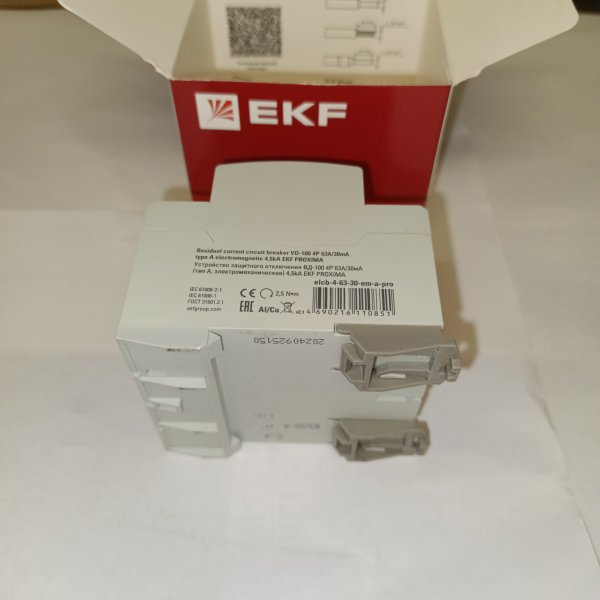

Четырехполюсный дифференциальный выключатель ВД-100 ЭКФ PROxima, номинальный ток 63 Ампера, 30 мА тип A (электромеханическое) фото 3

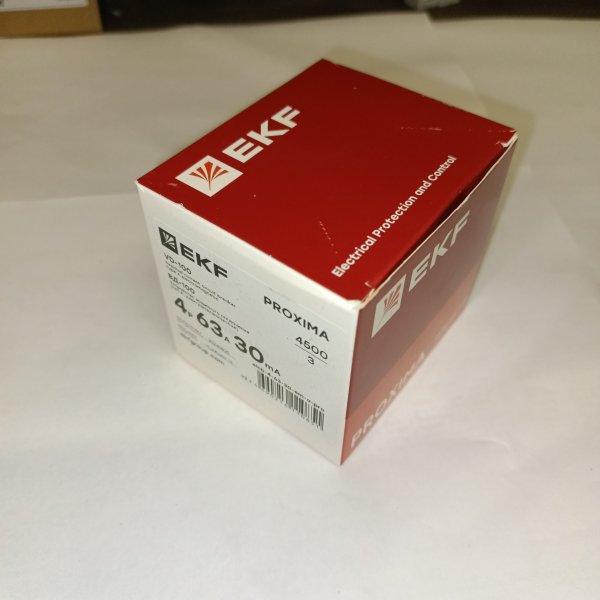

Четырехполюсный дифференциальный выключатель ВД-100 ЭКФ PROxima, номинальный ток 63 Ампера, 30 мА тип A (электромеханическое) фото 4
