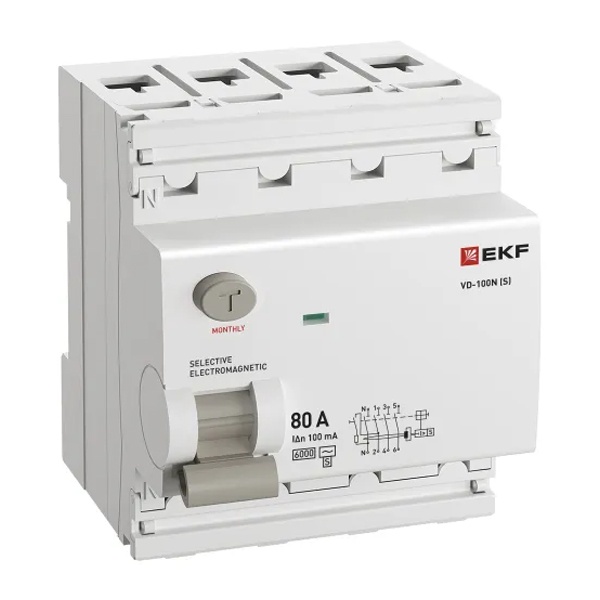

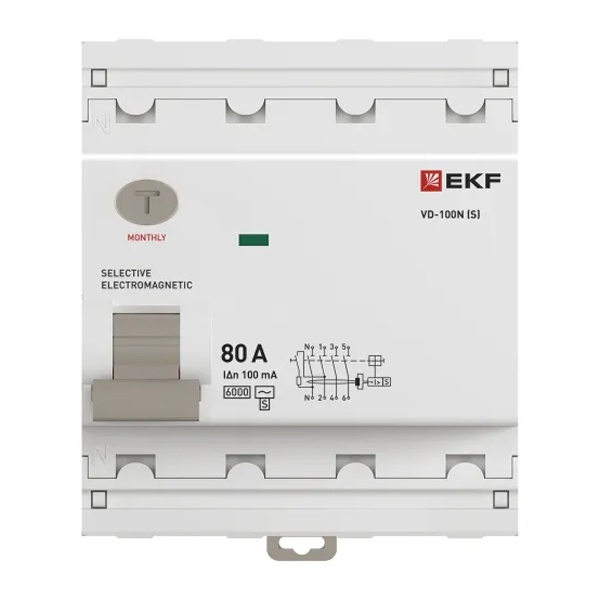

Трехфазное устройство защитного отключения ВДТ четырехполюсное ЕКФ Проксима тип АС 80 ампер 100мА
Трехфазное устройство защитного отключения ВДТ четырехполюсное ЕКФ Проксима тип АС 80 ампер 100мА E1046MS80100
Устройство защитного отключения (ВДТ) ВД-100N PROXIMA EKF применяется в однофазных и трёхфазных электрических сетях переменного тока с номинальным напряжением 230/400 В и частотой 50 Гц.
Устройство выполняет следующие функции:
- Преимущества:
- Высокая чувствительность к дифференциальному току утечки;
- Быстрое срабатывание, минимизирующее последствия аварийных ситуаций;
- Компактное исполнение для установки в распределительные щиты;
- Соответствие международным требованиям электробезопасности;
- Возможность применения как в бытовых, так и в промышленных объектах.
- Встроенная опломбировка клемм.
- Подключение шин PIN и FORK как сверху, так и снизу.
- Коммутация алюминиевым и медным проводником.
- Характеристики:
- Номинальный ток: 80 А
- Номинальное (расчетное) напряжение: 400 В
- Количество полюсов: 4
- Номинальный ток утечки: 100 мА
- Тип тока утечки: AС
- Селективная защита: Да
- Номинальная отключающая способность по IEC 60947-2: 6 кА
- Механическая износостойкость: 10000 циклов
- Коммутационная износостойкость: 2500 циклов
- Номинальное импульсное выдерживаемое напряжение: 4000В
| Бренд | EKF |
| Номинальный ток | 80 A |
| Ток утечки | 0,1A (100mA) |
| Тип тока утечки | AC |
| Количество полюсов | 4 |
| Напряжение | 380-400В |
| Количество модулей | 4 |
| Селективный | Да |
| Тип расцепителя | Электромеханический |
Тип устройства: узо, вдт, устройство защитного отключения, выключатель дифференциального тока, дифференциальный выключатель, удт, устройство дифференциального тока
Это УЗО из линейки EKF PROxima, когда нужно не просто «поставить защиту от утечки», а сделать ее управляемой и предсказуемой в щите. Селективность здесь как раз про это: при аварии сначала отрабатывает нижестоящий прибор, а вводное УЗО не валит весь объект в темноту без причины.
Чаще всего такой аппарат ставят на вводе трехфазной сети — в частных домах, небольших коммерческих помещениях, на отдельных вводных линиях в распределительных щитах. Подходит для ситуаций, где уже есть групповые УЗО/дифавтоматы, и хочется получить нормальную ступенчатую защиту: чтобы утечка на одной линии не отключала сразу весь щит.
Ключевые характеристики:
- 4 полюса — работа в трехфазной сети с нейтралью.
- Номинальный ток 80 А — под ввод или мощные линии, при условии корректно подобранной защиты по току (автомат/предохранитель) выше или рядом по схеме.
- Ток утечки 100 мА — обычно используют как противопожарный уровень на вводе, а не для «персональной» защиты в розеточных группах.
- Тип AC — реагирует на переменный дифференциальный ток утечки.
- Селективное (S) — с выдержкой времени для согласования с нижестоящими устройствами.
- Отключающая способность 6 кА — важный параметр при выборе аппаратов под реальную сеть и ожидаемые токи КЗ.
- Электромеханическое — срабатывает по утечке независимо от наличия питания на собственной электронике.
- Артикул: E1046MS80100.
Практические моменты по применению: 4-полюсное исполнение удобно на вводе — отключаются все проводники, включая нейтраль, и не остается «плавающих» режимов при аварии. Селективность полезна в щитах, где несколько уровней дифзащиты: правильно подобранная ступень сверху не будет мешать нижним устройствам делать свою работу. Электромеханика ценится в реальных сетях за простую логику — нет зависимости от внутренних блоков питания.
Что защищает и как работает: УЗО сравнивает токи, уходящие по фазам и возвращающиеся по нейтрали. Если появляется утечка на землю (например, из-за поврежденной изоляции или влаги), баланс нарушается — устройство отключает линию. Порог 100 мА обычно выбирают как защиту от пожароопасных утечек: он помогает «поймать» проблемы с изоляцией до того, как они перейдут в нагрев и тление. При этом важно помнить: УЗО не заменяет автоматический выключатель и не защищает от перегрузки и короткого замыкания — для этого в схеме обязательно нужен автомат/предохранитель.
Почему берут именно такой вариант: когда нужно вводное УЗО с понятной селективностью, под трехфазный ввод и с током утечки 100 мА, чтобы не ловить лишние отключения от мелких «фоновых» утечек в бытовой технике и длинных кабельных линиях. Плюс электромеханическое исполнение — меньше сюрпризов в сетях с просадками и нестабильным питанием.
Рекомендации: тип AC имеет смысл ставить там, где нет потребителей с выраженной выпрямленной составляющей утечки (частотники, некоторые ИБП, современная силовая электроника) — в таких случаях чаще выбирают другие типы. Для грамотной селективности нижестоящие УЗО/дифавтоматы обычно берут на меньший ток утечки (например, 30 мА) и без выдержки времени. После монтажа проверьте подключение нейтрали, не смешивайте N после УЗО с «чужими» нулями и периодически контролируйте работоспособность тестом по кнопке на самом аппарате.
