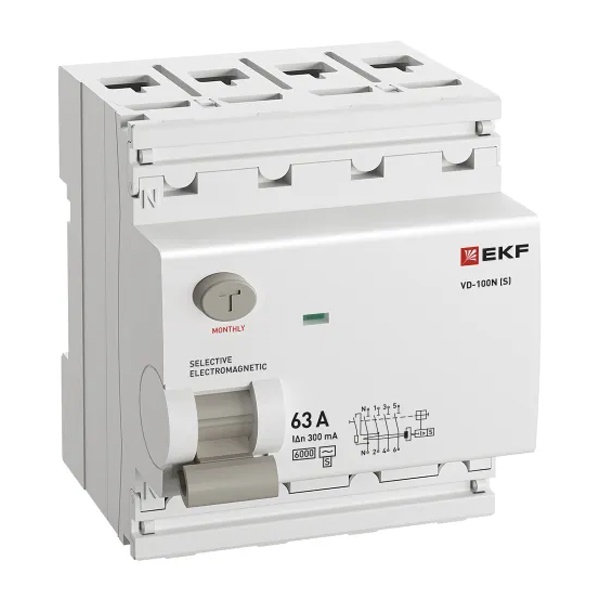

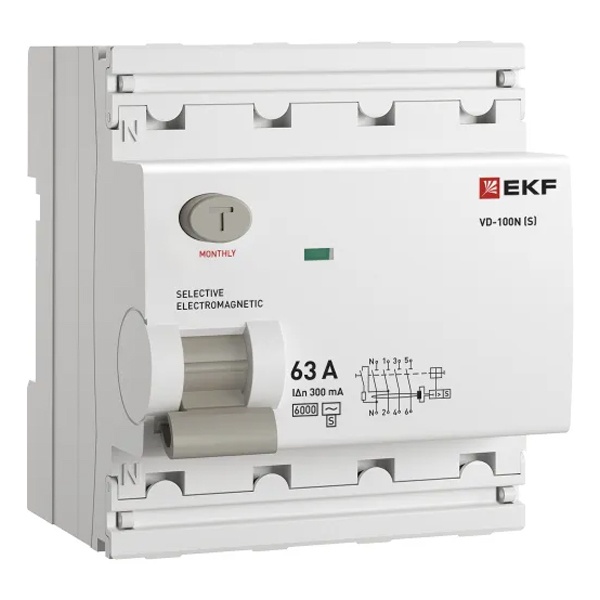

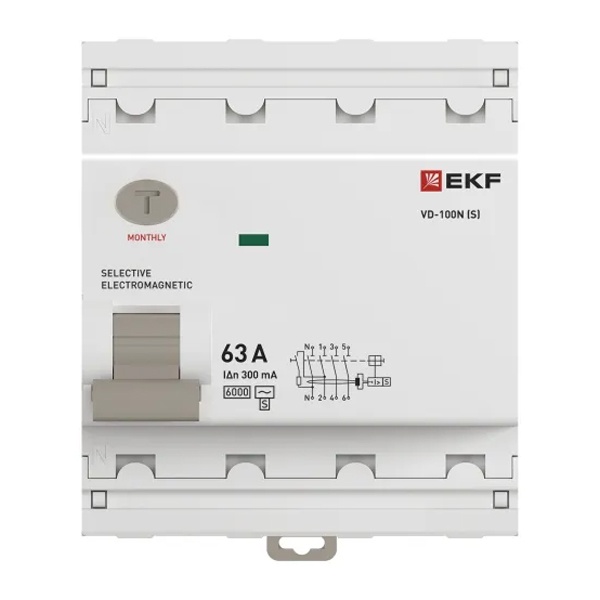

Трехфазное устройство защитного отключения ВДТ четырехполюсное ЕКФ Проксима тип АС 63 ампера 300мА
Трехфазное устройство защитного отключения ВДТ четырехполюсное ЕКФ Проксима тип АС 63 ампера 300мА E1046MS63300
Устройство защитного отключения (ВДТ) ВД-100N PROXIMA EKF применяется в однофазных и трёхфазных электрических сетях переменного тока с номинальным напряжением 230/400 В и частотой 50 Гц.
Устройство выполняет следующие функции:
- Преимущества:
- Высокая чувствительность к дифференциальному току утечки;
- Быстрое срабатывание, минимизирующее последствия аварийных ситуаций;
- Компактное исполнение для установки в распределительные щиты;
- Соответствие международным требованиям электробезопасности;
- Возможность применения как в бытовых, так и в промышленных объектах.
- Встроенная опломбировка клемм.
- Подключение шин PIN и FORK как сверху, так и снизу.
- Коммутация алюминиевым и медным проводником.
- Характеристики:
- Номинальный ток: 63 А
- Номинальное (расчетное) напряжение: 400 В
- Количество полюсов: 4
- Номинальный ток утечки: 300 мА
- Тип тока утечки: AС
- Селективная защита: Да
- Номинальная отключающая способность по IEC 60947-2: 6 кА
- Механическая износостойкость: 10000 циклов
- Коммутационная износостойкость: 2500 циклов
- Номинальное импульсное выдерживаемое напряжение: 4000В
| Бренд | EKF |
| Номинальный ток | 63 A |
| Ток утечки | 0,3A (300mA) |
| Тип тока утечки | AC |
| Количество полюсов | 4 |
| Напряжение | 380-400В |
| Количество модулей | 4 |
| Селективный | Да |
| Тип расцепителя | Электромеханический |
Тип устройства: узо, вдт, устройство защитного отключения, выключатель дифференциального тока, дифференциальный выключатель, удт, устройство дифференциального тока
Это УЗО из линейки EKF PROxima, когда нужно не “просто поставить защиту”, а нормально выстроить селективность в щите. ВД-100N (S) рассчитано на четырехполюсные сети и хорошо подходит для вводной ступени, где важно, чтобы при утечке не валился весь объект без разбора.
Чаще всего такую модель ставят на ввод в частный дом или коттедж, в небольшой коммерции, на этажных щитах и в распределительных шкафах, где ниже по схеме стоят групповые УЗО/дифавтоматы на меньшие токи утечки. Селективность здесь как раз про практику: при проблеме на одной линии отрабатывает нижестоящая защита, а вводное УЗО остается “в запасе” и включается уже как резерв.
По основным параметрам:
- 4 полюса — контроль всех проводников в трехфазной сети с нейтралью.
- Номинальный ток 63 А — по нему подбирают с учетом вводного автомата и расчетной нагрузки.
- Ток утечки 300 мА — это про противопожарную защиту (не про личную безопасность на розетках).
- Тип AC — реагирует на переменный ток утечки.
- Селективное исполнение (S) — с временной задержкой, чтобы “дать шанс” отработать нижестоящим устройствам.
- Отключающая способность 6 кА — ориентир по стойкости к аварийным режимам в составе щита.
- Электромеханическое — срабатывание не завязано на электронику.
Практические моменты, за которые его ценят в щитах: селективность реально помогает избежать ситуации “выбило ввод — ищи потом по всему дому”. А электромеханика обычно спокойнее переносит нестабильные условия питания и не требует внешнего “питания для мозгов” — устройство отслеживает дифференциальный ток по своему принципу работы.
Что именно защищает и как это происходит: УЗО сравнивает ток, уходящий в нагрузку, с током, который возвращается обратно. Если появляется утечка на землю (например, из-за повреждения изоляции, влажности, пробоя в оборудовании), возникает разница токов. Когда эта разница достигает 300 мА, устройство отключает линию. 300 мА — это уровень, который обычно применяют как противопожарный: он снижает риск нагрева и тления из-за утечек, но не заменяет “человеческое” УЗО на 30 мА на группах розеток и влажных зон.
Почему берут именно такой вариант: когда нужно селективное вводное УЗО на 4 полюса с понятными параметрами и без сюрпризов в логике работы. Плюс удобно, что это типовое решение под трехфазный ввод и распределение, где дальше стоят более чувствительные устройства.
Рекомендации по применению: ставьте как верхнюю ступень защиты, а ниже — групповые УЗО/дифавтоматы на 30 мА (и при необходимости 10 мА) для конкретных линий. Номинал 63 А подбирайте так, чтобы он не был слабым местом относительно вводного автомата и реальной нагрузки. Тип AC уместен для обычных бытовых цепей без выраженной “электроники с выпрямлением”; если внизу много источников с импульсными БП, частотников и т.п., часто уже смотрят в сторону типа A на соответствующих линиях. После монтажа обязательно проверяйте срабатывание кнопкой “Тест” и периодически повторяйте проверку в эксплуатации.
