Четырехполюсный дифференциальный автоматический выключатель АД-32 ЭКФ PROxima, номинальный ток 25 Ампер, ток утечки 100 мА, с характеристикой C, тип AC, с селективной защитой
Описание
Четырехполюсный дифференциальный автоматический выключатель АД-32 ЭКФ PROxima, номинальный ток 25 Ампер, ток утечки 100 мА, с характеристикой C, тип AC, с селективной защитой DA32-25-100S-4P-pro
Дифференциальный автоматический выключатель АД-32 EKF PROxima представляет собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.
Селективные – специально предназначены для выдержки заранее установленного значения предельного времени неотключения, при протекании дифференциального тока. Тип АС – реагирует на синусоидальный переменный ток утечки, обозначается значком в виде синусоиды.
- Применение:
- Защита людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки.
- Защита электрооборудования (ЭО) при повреждении изоляции проводников и неисправностях ЭО.
- Предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю.
- Автоматическое отключение участка электрической сети при перегрузках и коротких замыканиях.
- Преимущества:
- Современная электронная плата с повышенной защитой от импульсных помех
- Наличие кнопки возврата для индикации срабатывания от тока утечки
- Корпус из не поддерживающей горение пластмассы
- Двухпозиционный зажим на DIN-рейку
- Повышенная жесткость корпуса
- Индикаторное окно состояния контактов
- Панели для пломбировки клемм
- Cкругленные клеммы с насечками для надежного соединения с проводниками
- Характеристики:
- Модульная ширина (общ. кол-во модульных расстояний): 4
- Номинальный ток утечки: 100 мА
- Номин. отключающая способность по EN 60898: 4,5 кА
- Тип тока утечки: AC (перемен.)
- Количество полюсов: 4
- Количество защищенных полюсов: 3
- Характеристика срабатывания (кривая тока): C
- Номин. (расчетное) напряжение: 400 В
- Номинальный ток: 25 А
Характеристики
| Бренд | EKF |
| Номинальный ток | 25 А |
| Ток утечки | 0,1A (100mA) |
| Тип тока утечки | AC |
| Характеристика срабатывания кривая тока | C |
| Отключающая способность | 4,5 kA |
| Количество полюсов | 4 |
| Напряжение | 380-400В |
| Количество модулей | 4.5 |
| Селективный | Да |
| Тип расцепителя | Электронный |
Классификация ETIM
ETIMОбзор от AI
Дифавтомат EKF PROxima АД-32 3P+N C25А 100мА тип АС — трехфазный селективный дифференциальный автоматический выключатель (АВДТ), который объединяет в одном корпусе функции автоматического выключателя и УЗО. Устройство предназначено для защиты линии от перегрузки и короткого замыкания, а также для отключения при возникновении дифференциального тока (утечки) на землю.
Модель выполнена в исполнении 3P+N для сетей 3 фазы + нейтраль, имеет характеристику отключения C и номинальный ток 25 А. Селективность (S) позволяет использовать дифавтомат в каскадных схемах защиты, снижая вероятность отключения всей установки при аварии на нижестоящей линии.
Бренд: EKF
Серия: PROxima
Артикул производителя: DA32-25-100S-4P-pro
Тип устройства: дифференциальный автомат (АВДТ)
Где используется
- Вводные и распределительные щиты объектов с трехфазным питанием 400 В (3 фазы + N).
- Защита групповых линий и отдельных потребителей в коммерческих и производственных помещениях.
- Линии питания оборудования, где требуется совместная защита от КЗ/перегрузки и утечки тока.
- Каскадные системы защиты (селективное исполнение) — совместно с нижестоящими УЗО/дифавтоматами.
Особенности и преимущества
- 2-в-1: объединяет автоматический выключатель и УЗО, экономит место в щите и упрощает монтаж.
- Селективный тип (S): обеспечивает выдержку времени срабатывания по дифференциальному току для более корректной селективности с нижестоящими устройствами.
- Тип АС: реагирует на переменный синусоидальный дифференциальный ток утечки.
- 3P+N: одновременная защита трех фаз и нейтрали, удобен для трехфазных линий с N-проводником.
- Характеристика C: подходит для большинства стандартных нагрузок, допускает умеренные пусковые токи.
- Электронный тип: электронная схема контроля дифференциального тока.
Основные характеристики
- Номинальный ток (In): 25 А
- Количество полюсов: 3P+N (4 полюса)
- Характеристика срабатывания автомата: C
- Номинальный дифференциальный ток (IΔn): 100 мА
- Тип дифференциальной защиты: AC
- Исполнение по селективности: селективный (S)
- Тип: электронный
- Отключающая способность: 4,5 кА
- Назначение: защита от перегрузки, короткого замыкания и токов утечки
Рекомендации по выбору
- 25 А выбирают по расчетной нагрузке линии и сечению кабеля, с учетом условий прокладки и запаса.
- 100 мА чаще применяется как противопожарная дифференциальная защита (снижение риска возгорания при утечках), а не как защита человека от поражения током.
- Тип AC подходит для цепей без выраженных пульсирующих/постоянных составляющих утечки; при наличии частотников, импульсных БП и сложной электроники нередко выбирают тип A.
- Селективность (S) целесообразна при каскадировании: сверху — селективный аппарат, ниже — обычные УЗО/дифавтоматы на группах.

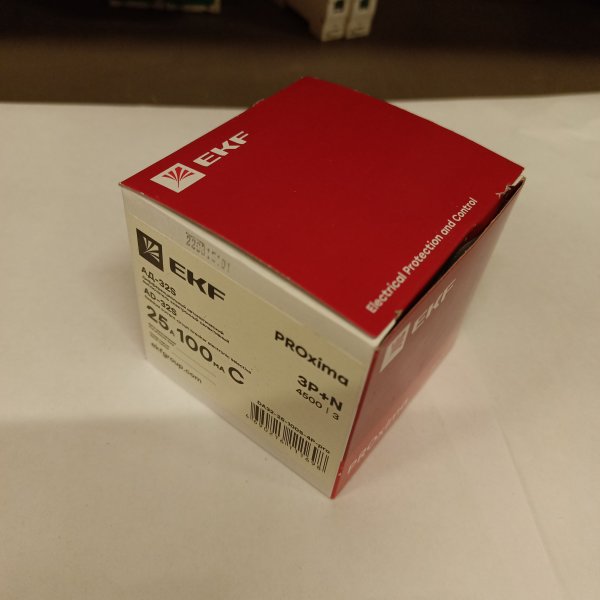

Комплектация
- Дифавтомат EKF PROxima АД-32 3P+N C25A 100 мА тип AC — 1 шт.
