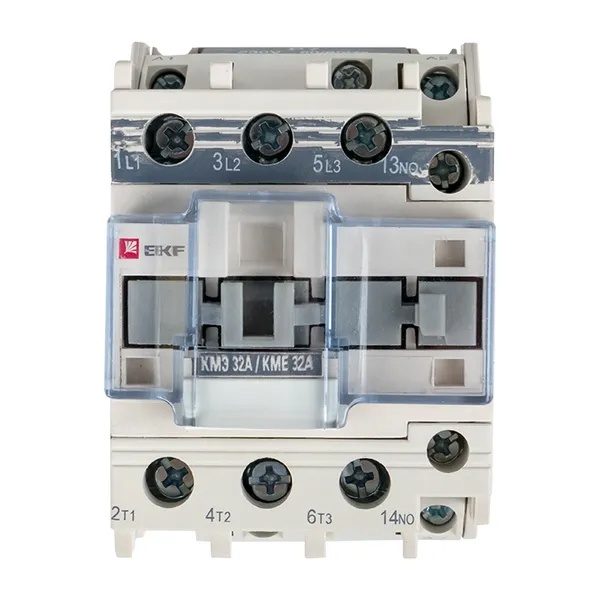

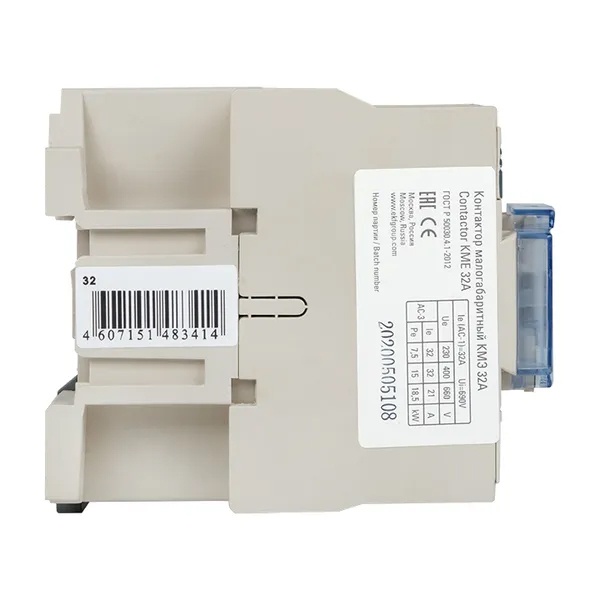

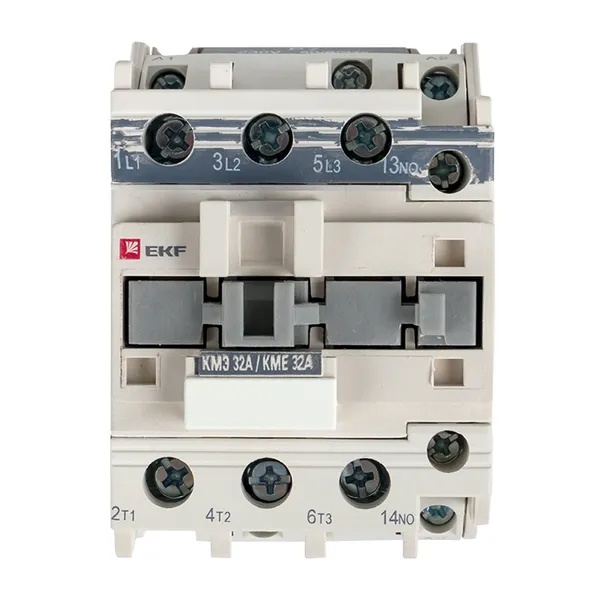

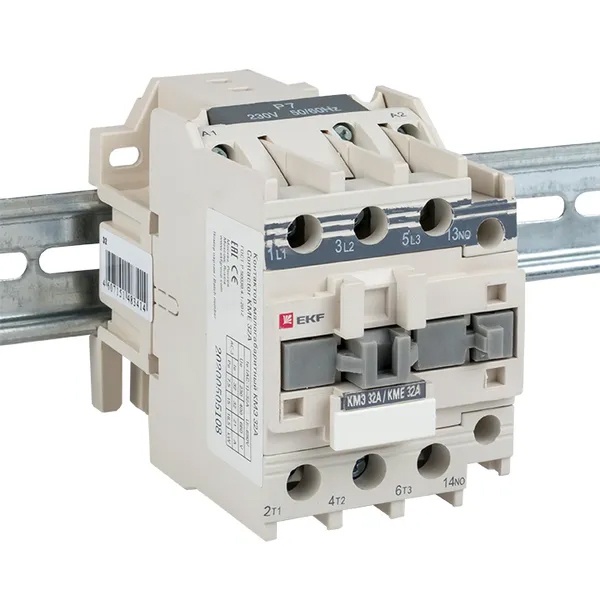

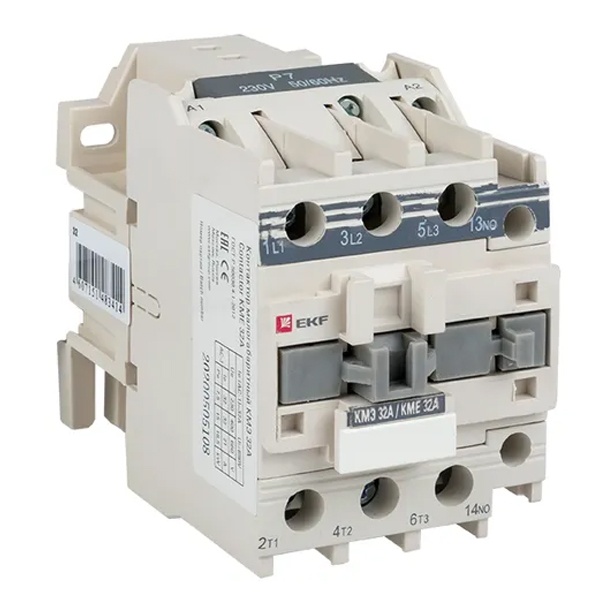

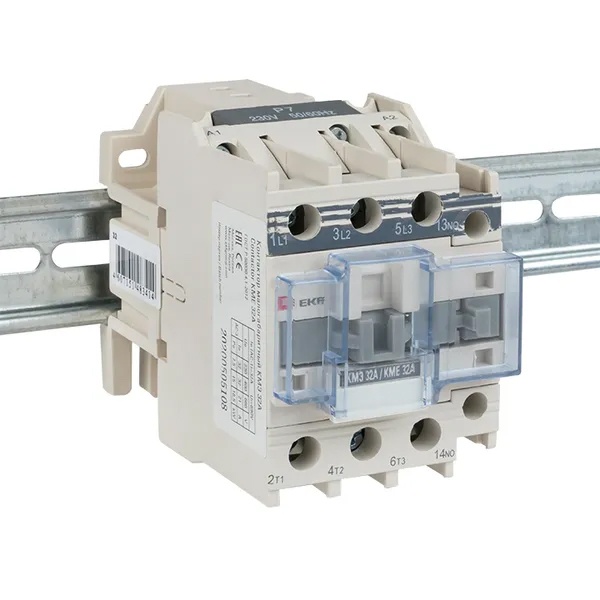

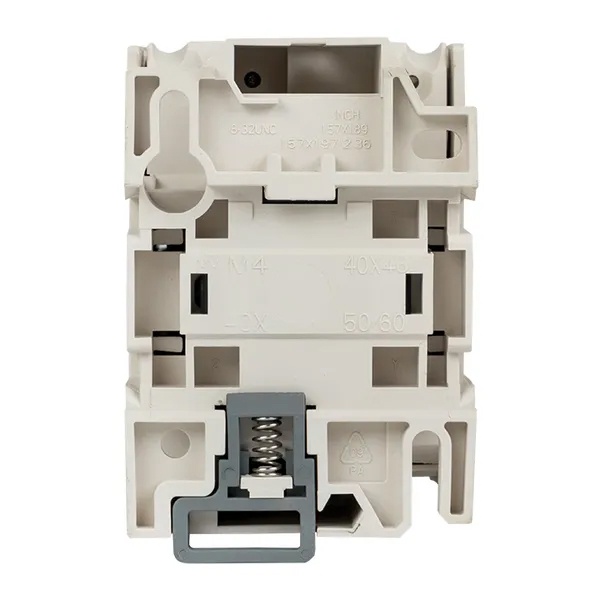

Компактный трехполюсный электромагнитный пускатель 32 ампера катушка управления 220 Вольт 1НЗ контакт
Компактный трехполюсный электромагнитный пускатель 32 ампера катушка управления 220 Вольт 1НЗ контакт ctr-s-32-220-nc
Контакторы КМЭ серии EKF PROxima представляют собой устройства, предназначенные для коммутации электрических цепей. Они состоят из прочного корпуса, внутри которого размещены неподвижные и подвижные контакты. Неподвижные контакты надежно закреплены в корпусе, тогда как подвижные контакты связаны с подвижной частью магнитной системы. Неподвижная часть магнитной системы жестко фиксирована внутри корпуса, обеспечивая стабильность работы устройства.
Для предотвращения непреднамеренного смыкания контактов предусмотрена пружина, создающая усилие, препятствующее их замыканию. При подаче напряжения на катушку управления в магнитной системе контактора образуется магнитное поле. Это поле преодолевает сопротивление пружины, притягивая подвижную часть магнитной системы и смыкая контакты. После снятия напряжения с катушки управления пружина возвращает контакты в исходное (разомкнутое) положение.
Контакторы КМЭ EKF PROxima поддерживают коммутацию как медными, так и алюминиевыми проводами, что расширяет возможности их применения. Кроме того, они обладают высокой надежностью и длительным сроком службы, что делает их оптимальным выбором для управления различными электрическими нагрузками в промышленных и бытовых установках.
- Характеристики:
- Количество дополнительных нормально разомкнутых (НО) контактов - 0
- Количество дополнительных нормально замкнутых (НЗ) контактов - 1
- Номинальное напряжение питания цепи управления Us AC 50 Гц - от 195,5 до 253В
- Номинальный рабочий ток Ie при AC-3, 400 В - 32А
- Модульное исполнение - Нет
- Количество нормально разомкнутых (НО) силовых контактов - 3
- Количество нормально замкнутых (НЗ) силовых контактов - 0
- Тип подключения силовой электрической цепи - Винтовое соединение
- Тип напряжения управления - AC (перемен.)
| Бренд | EKF |
| Номинальный ток (АС-3) | 32 A |
| Количество полюсов | 3 |
| Количество НЗ доп. контактов | 1 |
| Напряжение цепи управления | 220-230 В |
| Ток цепи управления | переменный |
Малогабаритный контактор EKF PROxima КМЭ на 32 А — это рабочая «лошадка» для задач, где нужно часто и надежно включать/отключать нагрузку, но не хочется раздувать щит по габаритам. Поставили, подключили катушку 220 В — и управляете мощной цепью тонкими управляющими проводами, как и должно быть в нормальной схеме.
Чаще всего такой контактор ставят в щитах управления освещением, вентиляцией, насосами, тепловыми пушками и другими нагрузками, которые удобнее коммутировать не вручную автоматом, а по сигналу: с реле времени, термостата, датчика, контроллера или кнопочного поста. Подходит и для типовых «день/ночь» сценариев, и для простых шкафов автоматики на объекте, где важны компактность и понятная логика управления.
Ключевые характеристики:
- серия: EKF PROxima КМЭ;
- силовые полюса: 3P (три фазы/три силовых контакта);
- номинальный ток: 32 А;
- катушка управления: 220 В;
- вспомогательный контакт: 1NC (нормально-замкнутый);
- артикул производителя: ctr-s-32-220-nc.
По практике удобно, что контактор малогабаритный: в небольших щитах это реально спасает место и упрощает раскладку. Наличие 1NC часто выручает без дополнительных приставок — можно собрать простую блокировку, снять сигнал «контактор включен/отключен» или завязать цепь на защиту/аварию, чтобы схема вела себя предсказуемо. Катушка на 220 В — популярный вариант, когда питание управления берут прямо от сети и не городят отдельный трансформатор.
Что делает и как работает: на катушку подаете 220 В — электромагнит втягивает якорь, силовые контакты замыкаются и подают питание на нагрузку. Снимаете напряжение с катушки — контактор отпускает, цепь размыкается. Вспомогательный NC контакт при срабатывании, наоборот, размыкается — его обычно используют в цепях контроля и блокировок.
Почему берут: понятная логика, нормальная компоновка в щите и возможность аккуратно развести управление отдельно от силовой части. Плюс 32 А — это уже «взрослый» ток для многих стандартных нагрузок, когда реле и мелкая автоматика становятся неуместны.
Рекомендации по применению: перед подбором проверьте ток и характер нагрузки (особенно если это двигатель — там важны пусковые токи и режим). Управляющую цепь катушки имеет смысл защищать отдельным автоматом/предохранителем и делать нормальную маркировку проводов — потом при обслуживании щита это экономит время. Монтаж и подключение выполняйте при снятом напряжении; если нужна расширенная схема сигнализации, заранее продумайте, хватит ли одного NC контакта или понадобятся дополнительные.
