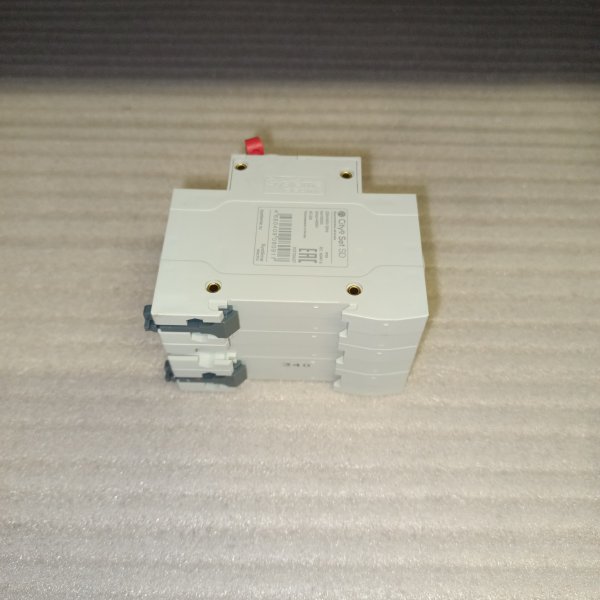

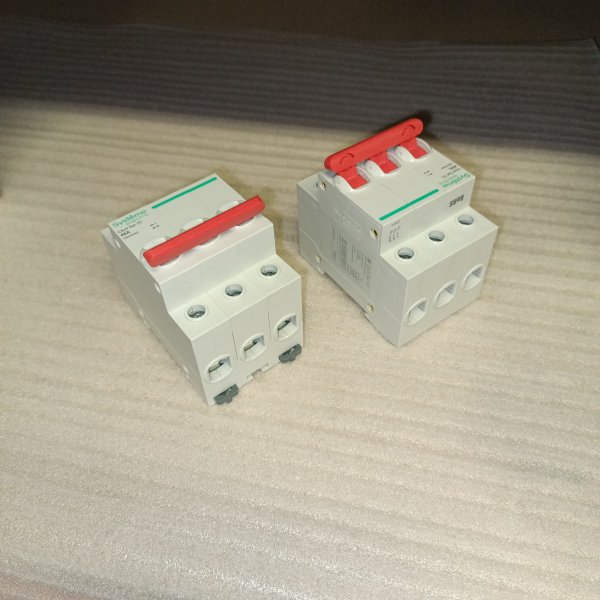

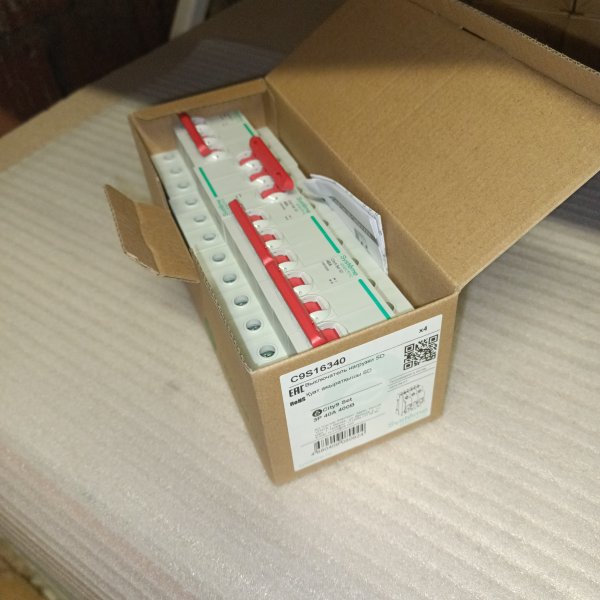

Выключатель-разъединитель трехполюсный City9 Set Systeme Electric, с номинальным током 40 Ампер, с красной рукояткой управления
Описание
Выключатель-разъединитель трехполюсный City9 Set Systeme Electric, с номинальным током 40 Ампер, с красной рукояткой управления C9S16340
Предназначен для включения и отключения нагрузок до 40 Ампер в электрических сетях напряжением 400 В. Категория применения AC-22A. Двойной разрыв цепи обеспечивает гарантированное отключение питания и отсутствие сваривания контактов.
Выключатель имеет стандартный модульный дизайн и может быть легко установлен в электрощиток на DIN-рейку шириной 35 мм, что позволяет быстро и удобно обслуживать и заменять его при необходимости.
City9 Set обеспечивает высокую надежность и безопасность при работе с электроэнергией, благодаря использованию высококачественных материалов и соответствию международным стандартам качества и безопасности.
- Характеристики:
- Количество нормально разомкнутых (НО) контактов - 3
- Степень защиты (IP) - IP20
- Количество полюсов - 3
- Номин. напряжение - 400 В
- Глубина установочная (встраив.) - 45 мм
- Модульная ширина (общ. кол-во модульных расстояний) - 3
- Номин. ток - 40 А
- Номин. отключающая способность - 6 кА
- Отключающая способность при коротком замыкании (Icw) - 1.5 кА
- Габаритные размеры - 76х54х81 мм
Характеристики
| Бренд | Systeme Electric |
| Номинальный ток | 40 A |
| Количество полюсов | 3 |
| Количество модулей | 3 |
Классификация ETIM
ETIMОбзор от AI
Рубильник SE City9 Set модульный 40А 3P (выключатель нагрузки) — модульный выключатель нагрузки для ручного включения и отключения электрических цепей. Предназначен для коммутации под нагрузкой и для безопасного разъединения линии при обслуживании оборудования. Устанавливается на DIN-рейку в распределительных щитах и обеспечивает наглядное положение контактов «включено/выключено».
Модель ориентирована на применение в трехфазных сетях и подходит как для бытовых, так и для коммерческих и легких промышленных объектов, где требуется надежный вводной/секционный выключатель в компактном модульном исполнении.
Где используется
- Вводной выключатель нагрузки в распределительном щите квартиры, дома, офиса.
- Секционирование линий: отключение отдельной группы потребителей без обесточивания всего щита.
- Отключение питания перед обслуживанием электроприборов и щитового оборудования.
- Коммутация трехфазных потребителей: вентиляция, насосы, небольшие станки, технологическое оборудование (в пределах номинального тока).
- Щиты учета и распределения, этажные и вводно-распределительные устройства.
Особенности и преимущества
- 3-полюсное исполнение (3P) — одновременное отключение всех фаз, удобно для трехфазных линий.
- Модульный формат — установка на DIN-рейку и аккуратная компоновка в щите.
- Номинальный ток 40 А — подходит для типовых вводов и линий средней мощности.
- Функция выключателя нагрузки — рассчитан на регулярную ручную коммутацию цепи под рабочей нагрузкой.
- Понятная индикация положения — визуальный контроль состояния «ON/OFF» для удобства эксплуатации.
- Производитель Systeme Electric — оборудование бренда, ориентированное на стабильную работу и совместимость с модульными решениями щитовой автоматики.
Основные характеристики
- Тип устройства: рубильник / выключатель нагрузки
- Серия: City9 Set
- Исполнение: модульное
- Количество полюсов: 3P
- Номинальный ток: 40 А
- Способ монтажа: на DIN-рейку
- Назначение: ручное включение/отключение и разъединение цепей
- Бренд: Systeme Electric
- Артикул производителя: C9S16340
Важно знать
- Рубильник (выключатель нагрузки) предназначен для коммутации и разъединения цепей, но не заменяет автоматический выключатель по защите от короткого замыкания и перегрузки. Для защиты линии используйте автоматы/предохранители согласно расчету.
- Подбор по току и схеме подключения рекомендуется выполнять с учетом реальной нагрузки, сечения проводников и условий монтажа.
- Монтаж и подключение следует выполнять при снятом напряжении и с соблюдением требований электробезопасности.
Кратко: модульный рубильник Systeme Electric City9 Set 40А, 3P (C9S16340) — компактное решение для надежного ручного отключения трехфазных линий в распределительных щитах.
