Автоматический выключатель SE City9 Set 16А В 1П 6кА (автомат электрический) C9F16116

Автомат на 16 А — это тот самый «рабочий» номинал, который чаще всего встречается в квартирных щитках на розеточных линиях. SE City9 Set в исполнении 1P с характеристикой B — аккуратный, понятный по поведению выключатель, который нормально встает в современную DIN-рейку и без сюрпризов отрабатывает то, что от него ждут.

На практике такие автоматы ставят в распределительных щитах квартир и домов, в небольших офисах, в щитках на даче, в подсобных помещениях — везде, где есть обычные однофазные группы. Чаще всего это розеточные линии, отдельные потребители вроде вытяжки, небольшого водонагревателя или группы освещения, если вы рассчитываете ее на 16 А и проводка это позволяет. Характеристика B как раз про «обычную» нагрузку без тяжелых пусков: бытовая техника, электроника, освещение, без мощных двигателей и сварки.

Ключевые характеристики по делу:

• Номинальный ток: 16 А — распространенный вариант для стандартных групп.
• Характеристика срабатывания: B — быстрее реагирует на кратковременные превышения тока, чем «С», поэтому лучше подходит для бытовых линий.
• Полюсность: 1P — разрывает фазный проводник.
• Отключающая способность: 6 кА — запас по отключению короткого замыкания для типовых щитов в жилом и коммерческом секторе.
• Серия: City9 Set.
• Артикул производителя: C9F16116.
• Бренд: Systeme Electric.

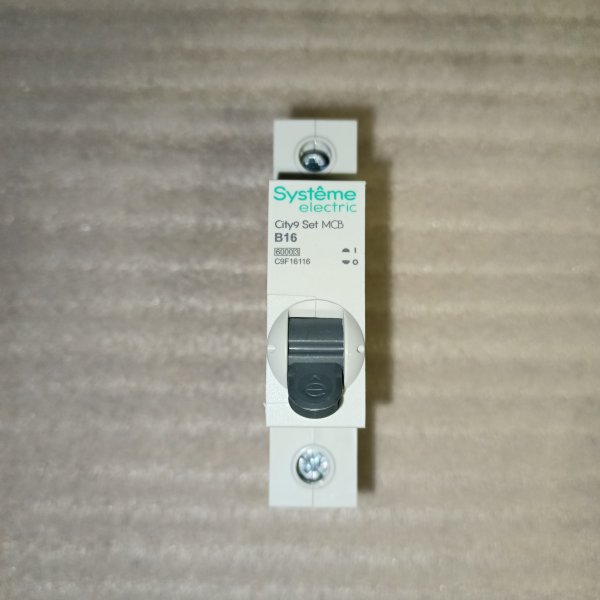

По конструкции это классический модульный автомат: ставится на DIN-рейку, аккуратно группируется рядом с другими модульными устройствами, рычаг включения крупный и понятный. В реальной сборке важно, что автомат читается глазами: номинал и кривая на лицевой панели, ничего не нужно «высматривать». В повседневной эксплуатации удобно, что при срабатывании вы сразу видите, какая линия ушла в защиту, и можете локально обесточить группу, не выключая весь щит.

Работает он простым и надежным способом: внутри два расцепителя — тепловой и электромагнитный. Тепловой реагирует на длительную перегрузку (например, когда на линию повесили лишнего и проводка начала греться): ток превышен не резко, но устойчиво — пластина нагревается и отключает автомат. Электромагнитный расцепитель нужен для короткого замыкания: когда ток взлетает мгновенно, автоматика отрабатывает быстро и разрывает цепь. Отключающая способность 6 кА говорит о том, что аппарат рассчитан разомкнуть цепь даже при серьезном КЗ в пределах своего класса.

Почему такие автоматы берут: это понятный номинал и понятная кривая для бытовых линий; 1P — то, что чаще всего требуется на групповые автоматы в однофазных щитах; 6 кА — нормальный запас для большинства объектов без «тяжелой» промышленной сети. Когда щит собирается на типовых решениях, важна предсказуемость — чтобы автомат не «капризничал» на обычных включениях и при этом не пропускал реальные аварийные режимы.

Рекомендации по применению: подбирайте автомат под сечение кабеля и реальную нагрузку, а не «чтобы не выбивало». Если линия розеточная и кабель соответствующий, 16 А — типичный вариант, но финально решает расчет и состояние проводки. Для нагрузок с заметными пусковыми токами (компрессоры, насосы, часть электроинструмента) чаще выбирают характеристику C — с B возможны отключения при старте. Подключение делайте с нормальной протяжкой клемм и проверкой после первого прогрева под нагрузкой: это банальная практика, которая экономит массу проблем.
