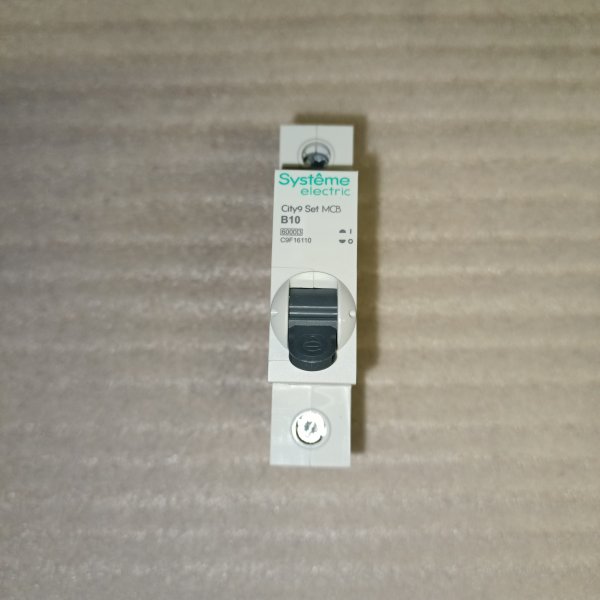

Модульный электрический автомат однополюсный Систем Электрик тип Б 10 ампер для защиты электрической цепи
Модульный электрический автомат однополюсный Систем Электрик тип Б 10 ампер для защиты электрической цепи C9F16110
Модульные автоматические выключатели Systeme Electric серии City9 Set - это электрические устройства, используемые для защиты электрических цепей от перегрузок и токов короткого замыкания в бытовых, коммерческих и промышленных системах электроснабжения.
Основные характеристики устройств включают в себя номинальный ток от 6 до 63 А напряжением до 415 В переменного тока. Модульного исполнения от одного до четырех полюсов.
Токоограничевающее устройство Систем Электрик серии Сити9 Сет обеспечивают надежную и безопасную работу электрооборудования, предотвращая возможные повреждения и аварии. Они представляют собой оптимальное решение для использования в различных системах электроснабжения, в том числе и в системах солнечной энергетики, электромобильной инфраструктуре и других областях применения.
- Технические характеристики:
- Номинальный ток: 10 А
- Номинальное напряжение переменного тока: 230 Вольт
- Характеристика расцепителя: B (3-5 In)
- Количество полюсов: 1
- Номинальное импульсное выдерживаемое напряжение: 4 кВ
- Предельная коммутационная способность: 6 кА
- Номинальное напряжение изоляции: 440 Вольт
- Электрическая износостойкость: 4000 циклов
- Механическая износостойкость: 10000 циклов
- Степень защиты: IP20
- Категория загрязнения среды: 2
- Рабочая температура: от -25 до 60°C
- Размер: 18*82*70,2 мм
| Бренд | Systeme Electric |
| Номинальный ток | 10 A |
| Количество полюсов | 1 |
| Характеристика срабатывания кривая тока | B |
| Отключающая способность | 6 кА |
| Количество модулей | 1 |
| Серия | City9 Set |
Тип устройства: автоматический выключатель, электрический автомат, пакетник
City9 Set на 10 А с характеристикой B — это тот самый «обычный» автомат, который в щите делает самую важную работу: спокойно держит свою линию и без лишних сюрпризов отключает её, когда что-то пошло не так. Однополюсный формат удобен для типовых квартирных и офисных групп, где нужно аккуратно собрать защиту по фазе.
Чаще всего такой автомат ставят на линии освещения, розеточные группы с умеренной нагрузкой и отдельные маломощные потребители. Характеристика B как раз про сети, где нет больших пусковых токов: свет, бытовая электроника, небольшие вытяжки, циркуляционные насосы малой мощности — всё, что обычно не «дёргает» линию при старте. Если у вас техника с тяжёлым пуском (компрессор, мощный двигатель), обычно смотрят в сторону другой характеристики, но для спокойных бытовых групп B — рабочая история.
Ключевые параметры, чтобы не гадать:
- номинальный ток: 10 А;
- времятоковая характеристика: B;
- полюсность: 1P (защита по фазному проводнику);
- отключающая способность: 6 кА;
- серия/линейка: City9 Set;
- производитель: Systeme Electric;
- артикул: C9F16110.
В практическом плане однополюсный автомат упрощает компоновку щита: удобно разнести группы по рядам, подписать и обслуживать. Номинал 10 А хорошо подходит там, где не нужно «тащить» большую мощность — зато линия получается более дисциплинированной: при перегрузке он отработает раньше, чем начнут греться контакты в распредкоробках и розетках. А 6 кА по отключающей способности — привычный уровень для большинства бытовых щитов, где возможны приличные токи КЗ и важно, чтобы автомат уверенно разорвал аварийную цепь.
Работает всё просто. Если вы нагрузили линию больше нормы и это длится какое-то время, автомат отключит её по тепловому расцепителю — защита от перегрузки. Если случилось короткое замыкание, срабатывает электромагнитный расцепитель — быстро, без «раздумий», чтобы не дать проводке и соединениям разогреться. Характеристика B означает более чувствительное мгновенное срабатывание по току, поэтому он хорошо дружит с «спокойными» нагрузками и помогает быстрее отключать явные аварии на бытовых линиях.
Почему его берут: понятный номинал под освещение и лёгкие группы, адекватная чувствительность характеристики B, и нормальная отключающая способность 6 кА для стандартных вводов. Серия City9 Set — удобный вариант, когда нужен простой, предсказуемый автомат без усложнений.
Рекомендации по применению: подбирайте автомат не «по привычке», а под сечение кабеля и реальную нагрузку линии. Для розеток с техникой, которая стартует с рывком, заранее оцените пусковые токи — возможно, потребуется другая характеристика. Монтаж выполняйте в щите с нормальной затяжкой клемм: слабый контакт греется даже при правильном номинале. И не забудьте маркировку линий — потом это экономит время при любом обслуживании.
