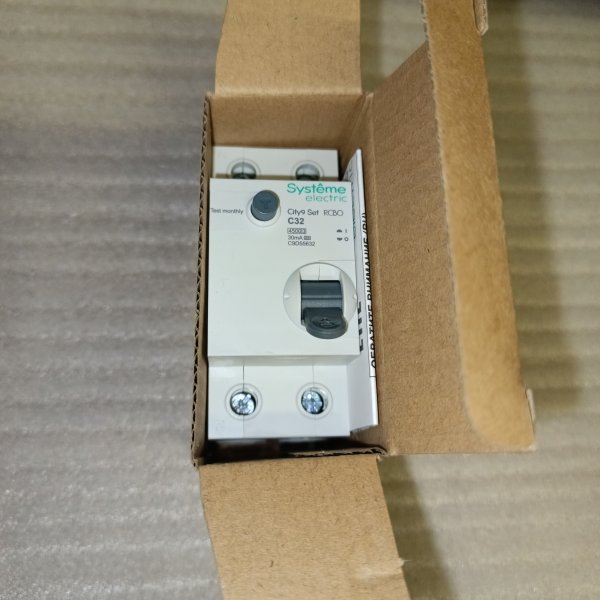

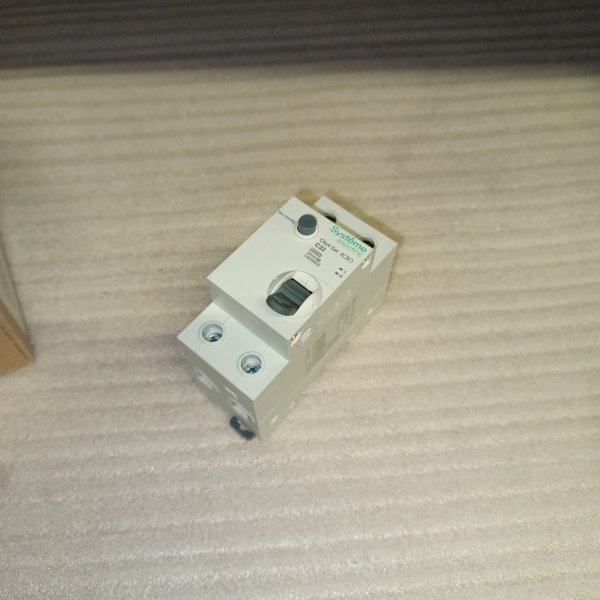

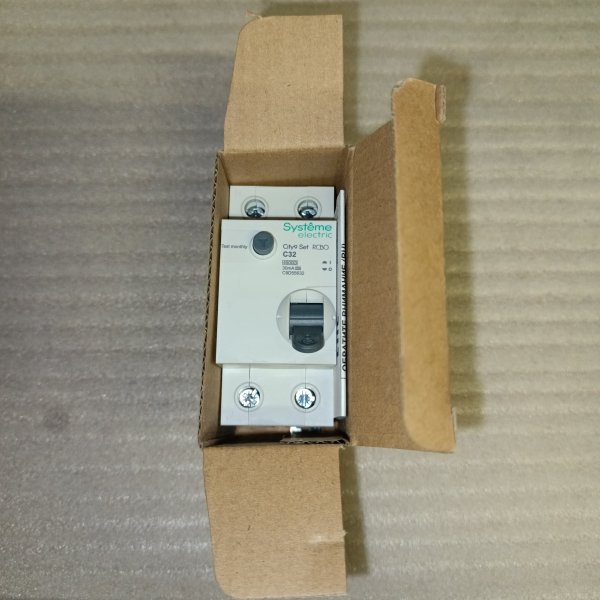

Двухполюсный автоматический выключатель дифференциального тока City9 Set, номинальным током 32 Ампера, с током утечки 30 мА тип A
Описание
Двухполюсный автоматический выключатель дифференциального тока City9 Set, номинальным током 32 Ампера, с током утечки 30 мА тип A C9D55632
Автоматический выключатель дифференциального тока (АВДТ) применяется в электрических сетях с номинальным напряжением 230 В и частотой 50 Гц. Он совмещает функции автоматического выключателя и устройства защитного отключения (УЗО), обеспечивая комплексную защиту:
Уставка по току утечки составляет 30 мА, что соответствует нормативным требованиям для защиты человека и считается безопасным порогом отключения при аварийной утечке тока.
Для контроля работоспособности устройства предусмотрена тестовая кнопка "TEST", при нажатии на которую симулируется утечка, и аппарат должен сработать, отключив питание.
Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм, что обеспечивает лёгкую установку в распределительные щиты и электрощитовые шкафы.
АВДТ широко используется в жилых, административных и промышленных зданиях, особенно в цепях с повышенными требованиями к безопасности.
- Характеристики:
- Степень защиты - IP20
- Тип напряжения - AC
- Номинальное напряжение - 230...230 В
- Глубина установочная (встраив.) - 45 мм
- Модульная ширина - 2
- Номинальный ток - 32 А
- Характеристика срабатывания (кривая тока) - C
- Номинальная отключающая способность по IEC 60947-2 - 4.5 кА
- Отключение нейтрали (N)
- Категория перенапряжения - 4
- Общее количество полюсов - 2
- Номинальная отключающая способность по EN 60898 - 4.5 кА
- Количество защищенных полюсов - 1
- Частота - 50 Гц
- Класс токоограничения - 3
- Тип тока утечки - A
- Номинальный ток утечки - 0.03 А
- Устойчивость к импульсному току - 0.25 кА
- Номинальное напряжение изоляции Ui - 500 В
- Номинальное импульсное выдерживаемое напряжение Uimp - 4 кВ
- Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1 - (AC 230V 4.5 kA)
- Габаритные размеры - 73х35х81 мм
Характеристики
| Бренд | Systeme Electric |
| Номинальный ток | 32 А |
| Ток утечки | 0,03A (30mA) |
| Тип тока утечки | A |
| Характеристика срабатывания кривая тока | C |
| Отключающая способность | 4,5 kA |
| Количество полюсов | 2 |
| Напряжение | 220-230В |
| Количество модулей | 2 |
| Тип расцепителя | Электронный |
Обзор от AI
Диффавтомат — это тот самый случай, когда в щите не хочется «городить огород» из двух модулей, а нужно закрыть вопрос сразу: и от перегрузки/короткого замыкания защитить линию, и утечки тока отследить. SE City9 Set в исполнении C32A 30 мА тип A — рабочая лошадка для бытовых и похожих по нагрузке задач, где важно, чтобы защита срабатывала предсказуемо и без сюрпризов.
В реальной жизни такие аппараты ставят на отдельные группы: розеточные линии с нормальной нагрузкой, цепи для кухни, санузла, стиральной машины, посудомойки, тёплого пола через контроллер, небольших насосов и т.п. Тип A здесь уместен там, где в цепи есть электроника: блоки питания, инверторные приводы, импульсные зарядки. В чисто «лампочковых» линиях часто хватает AC, но в современных квартирах и домах электроники хватает почти в каждой комнате — поэтому тип A обычно выбирают без лишних раздумий.
Ключевые характеристики по делу:
- номинальный ток: 32 А — под линию, где автомат на 32 действительно обоснован сечением и способом прокладки;
- чувствительность по утечке: 30 мА — стандарт для защиты людей в бытовых цепях;
- тип дифференциальной защиты: A — реагирует не только на переменный, но и на пульсирующий постоянный ток утечки;
- 2 полюса — обычно используют в однофазных сетях, чтобы отключать и фазу, и рабочий ноль одной группой;
- отключающая способность: 4,5 кА — нормальная величина для большинства квартирных щитов, где нет «тяжёлой» подстанции под окном;
- исполнение: электронный — диффчасть работает с электронной схемой контроля.
По конструкции и практичности здесь важна именно компоновка: один модульный аппарат вместо связки «автомат + УЗО». В щите меньше проводов и перемычек, проще навести порядок и легче подписать группы так, чтобы потом самому не ругаться. Двухполюсное отключение — полезная вещь в быту: при аварии линия обесточивается полностью, без «висящего» нуля и странных наводок от соседних групп.
Как он защищает и что происходит при аварии, если объяснять без учебника. Внутри стоит автоматический расцепитель, который реагирует на перегрузку и короткое замыкание — как обычный автомат. Параллельно работает дифференциальный блок: он сравнивает ток, который ушёл по фазе, с током, который вернулся по нулю. Если часть тока «утекла» через человека, влажную стену, повреждённую изоляцию или корпус прибора — появляется разница, и при достижении 30 мА дифавтомат отключает линию. Тип A важен тем, что не «слепнет» на утечках, которые возникают из‑за электроники (выпрямители, импульсные блоки питания) — именно там, где обычный тип AC может быть менее надёжен по характеру тока.
Почему такие аппараты берут на объект: экономят место в щите и уменьшают количество соединений, а значит — меньше шансов на человеческую ошибку при сборке. Плюс удобство обслуживания: если сработало, вы понимаете, что отключение связано либо с токовой защитой, либо с утечкой, и дальше уже ищете причину по линии. Для бытовых групп на 30 мА это рабочий, понятный уровень защиты, который давно стал нормой в современной разводке.
Рекомендации по применению: подбирайте 32 А только под корректно рассчитанную линию — номинал автомата должен соответствовать кабелю и условиям прокладки, а не «чтобы не выбивало». Если линия длинная или в ней много техники с фильтрами и импульсными БП, оставляйте запас по утечкам: иногда разумнее делить нагрузку на две группы, чем пытаться повесить всё на один диф. После монтажа обязательно проверяйте работу кнопкой тест — это быстрый способ убедиться, что дифференциальная часть живая. И ещё момент из практики: на одну группу — один свой ноль; смешивание нулей между линиями для дифзащиты почти гарантированно заканчивается ложными срабатываниями.
Модель: Дифференциальный автомат SE City9 Set электронный C32A 30 мА тип A, 2P, 4,5 кА (АВДТ)

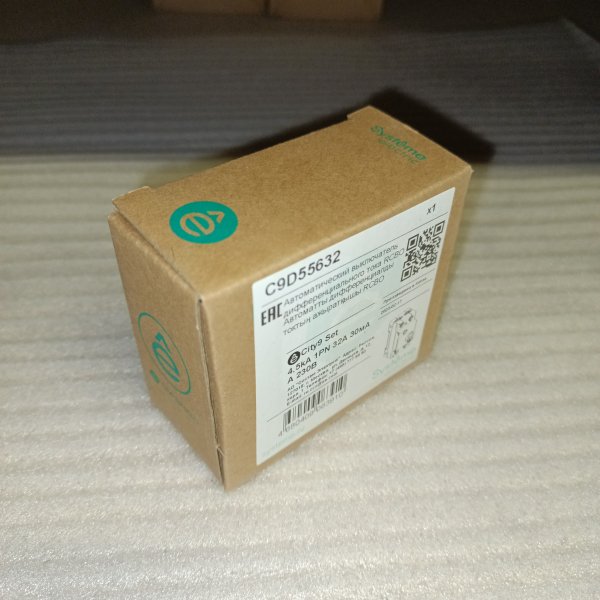

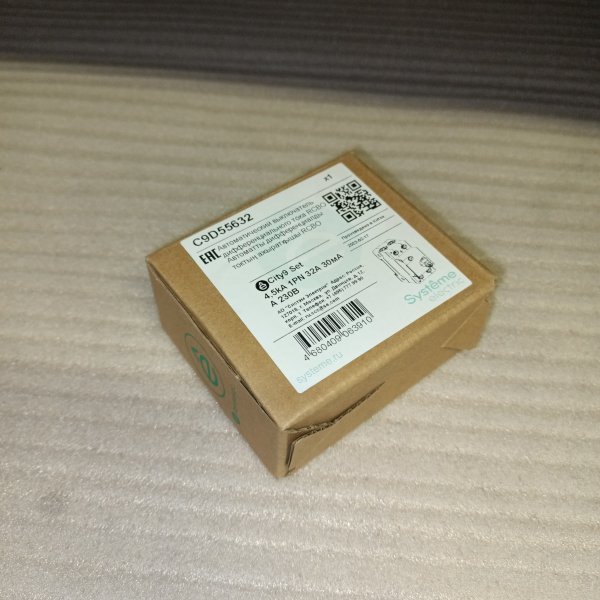

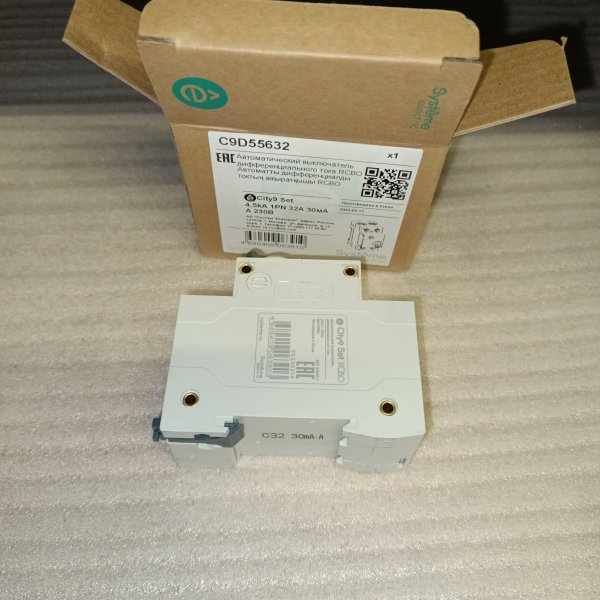

Артикул производителя: C9D55632
Бренд: Systeme Electric
