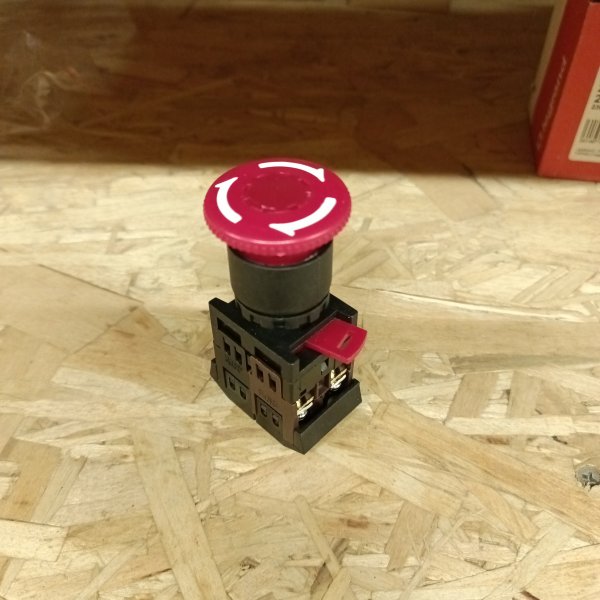

Кнопка Generica AE-22 Грибок с фиксацией красная d22мм 240В 1НО+1НЗ BBG10-AE-K04

Если нужен понятный и «читаемый» аварийный стоп, который легко найти рукой и не перепутать с обычной кнопкой, красный грибок как раз про это. Generica AE-22 с фиксацией — нажали, и он остаётся в сработавшем положении, пока не выполните сброс.

Такие кнопки ставят на шкафы управления, посты оператора, небольшие станки, конвейерные участки, вентиляцию и любые установки, где важно быстро остановить процесс или снять команду. Удобно, когда в схеме нужно не просто разорвать цепь, а одновременно дать второй сигнал — например, на индикацию, реле или вход контроллера.

Ключевые характеристики:

• серия/тип: Generica AE-22, кнопка-грибок;
• монтажное отверстие: d22 мм — стандарт для большинства панелей и дверей шкафов;
• цвет: красный (для аварийных и стоповых функций это привычный и правильный вариант);
• фиксация: есть — кнопка удерживается в нажатом состоянии;
• контакты: 1НО + 1НЗ (одна нормально-открытая и одна нормально-закрытая группы);
• напряжение: 240 В;
• артикул производителя: BBG10-AE-K04.

Практика и конструктив по делу: формат d22 мм помогает без сюрпризов заменить старую кнопку в панели или добавить новую в типовой пост — обычно всё становится на свои места без подгонки. Наличие сразу 1НО и 1НЗ экономит место и контакты: можно разомкнуть цепь управления и параллельно замкнуть цепь сигнализации/блокировки (или наоборот — как требует схема). Фиксация полезна там, где останов должен быть «зафиксирован» до осознанного сброса, а не исчезать при случайном отпускании.

Что защищает и как работает: при нажатии грибок механически переводит контактные группы в другое состояние и удерживает их. Обычно НЗ контакт ставят в цепь управления (стоп, аварийное отключение), чтобы при срабатывании разорвать команду. НО контакт часто используют для вспомогательного сигнала: включить лампу «Авария», передать статус в контроллер или задействовать промежуточное реле.

Почему берут: понятная логика «нажал — остановилось и осталось в стопе», стандартное отверстие 22 мм и две группы контактов в одном изделии — удобно при разводке шкафов и диагностике. В эксплуатации такие кнопки ценят за предсказуемость: статус видно и по положению кнопки, и по электрическим контактам.

Рекомендации по применению: заранее решите, какая группа будет рабочей (НЗ в разрыв, НО на сигнал) и подпишите проводники — потом проще искать причины остановов. При монтаже следите, чтобы грибок был доступен и не перекрывался дверцей/кожухом. Подключение выполняйте при снятом напряжении и проверяйте схему после сборки: у кнопок с фиксацией важно убедиться, что сброс действительно возвращает контакты в исходное состояние.
