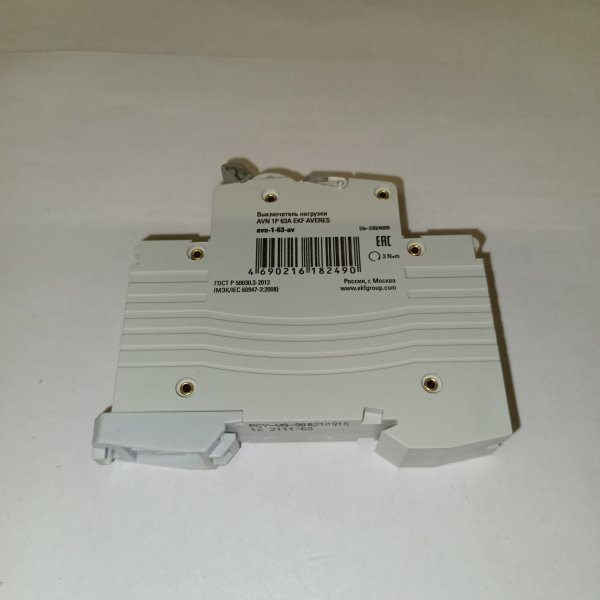

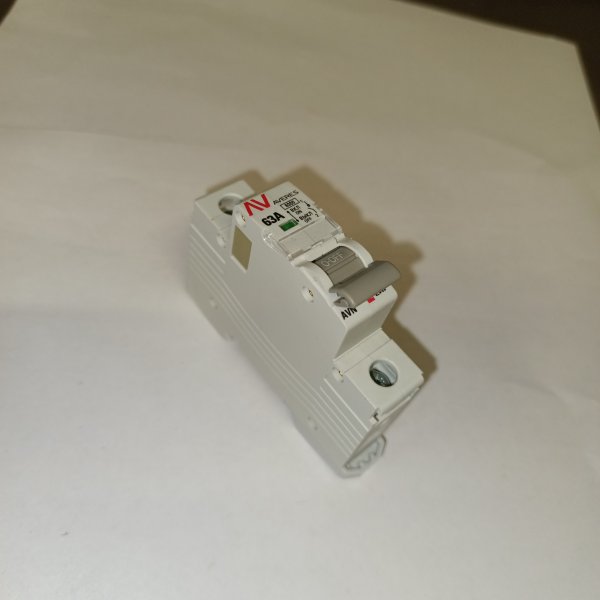

Однополюсный, модульный рубильник ЕКФ номинальным током 63 Ампера
Описание
Однополюсный, модульный рубильник ЕКФ номинальным током 63 Ампера avn-1-63-av
Выключатели нагрузки AVN серии AVERES являются механическими коммутационными аппаратами и применяются для оперативных включений и отключений в электрических цепях переменного тока. Выключатели предназначены для коммутации активных и индуктивных нагрузок, включая двигатели, уже защищенных другими коммутационными аппаратами.
- Характеристики:
- Количество полюсов - 1
- Глубина установочная (встраив.) - 50мм
- Количество нормально разомкнутых (НО) контактов - 1
- Номин. напряжение - 230...230В
- Степень защиты - IP20
- Номинальная отключающая способность - 6 кА
- Мин. уровень напряжения - 230В
- Модульная ширина (общ. кол-во модульных расстояний) - 1
- Тип напряжения - AC (перемен.)
- Номин. ток - 63А
- Габаритные размеры - 80x18x66 мм
Характеристики
| Бренд | EKF |
| Номинальный ток | 63 A |
| Количество полюсов | 1 |
| Количество модулей | 1 |
Классификация ETIM
ETIMОбзор от AI
Выключатель нагрузки модульный EKF AVERES AVN 63А 1P однофазный (рубильник) — модульный коммутационный аппарат для ручного включения и отключения электрической цепи под нагрузкой. Используется как вводной или групповой рубильник в распределительных щитах, помогает быстро и наглядно обесточить линию для обслуживания, ремонта или переключений.
Модель относится к линейке EKF AVERES и рассчитана на установку на DIN-рейку. Подходит для однофазных цепей, где требуется надежное ручное управление питанием без функции автоматической защиты.
Где используется
- В квартирных и этажных электрощитах в качестве вводного выключателя нагрузки.
- В распределительных щитах частных домов и коттеджей для отключения отдельных линий или групп.
- В щитах управления и автоматики как сервисный выключатель для безопасного обслуживания оборудования.
- В небольших коммерческих объектах (офисы, магазины, мастерские) для ручного отключения питания линии.
- В цепях, где требуется регулярное ручное включение/отключение нагрузки без применения автоматического выключателя.
Особенности и преимущества
- Ручное коммутационное управление: позволяет быстро отключить питание линии одним движением.
- Модульное исполнение: удобная установка в стандартный щит на DIN-рейку и совместимость с типовыми модульными компонентами.
- Однополюсное исполнение (1P): подходит для однофазных цепей, где необходимо разрывать только фазный проводник.
- Номинальный ток 63 А: рассчитан на работу с высокими токовыми нагрузками в пределах номинала.
- Наглядная индикация положения: положение рукоятки позволяет визуально оценить состояние цепи (включено/отключено).
- Подходит для сервисного отключения: удобен как отключающее устройство перед работами в щите или на линии.
Характеристики
- Тип устройства: выключатель нагрузки (рубильник) модульный
- Серия: EKF AVERES AVN
- Количество полюсов: 1P
- Фазность: однофазный
- Номинальный ток: 63 А
- Монтаж: на DIN-рейку (модульный формат)
- Назначение: ручное включение/отключение электрической цепи под нагрузкой
- Производитель: EKF
- Артикул: avn-1-63-av
Важно
- Выключатель нагрузки не предназначен для защиты от короткого замыкания и перегрузки. Для защиты линии рекомендуется использовать автоматический выключатель и/или предохранители согласно проекту.
- Подбор аппарата по току, сечению проводников и условиям эксплуатации следует выполнять по требованиям ПУЭ и технической документации.
- Монтаж и подключение должны выполняться квалифицированным специалистом при снятом напряжении.
Что можно добавить в щит вместе с рубильником
- Автоматические выключатели для защиты групповых линий.
- УЗО или дифавтоматы для защиты от утечек тока.
- Гребенчатые шины, клеммники и аксессуары для аккуратной разводки.
- Маркировку модулей для удобства обслуживания.
