Одномодульное реле контроля напряжения Меандр РКН-МЦ1, однофазное.
Описание
Одномодульное реле контроля напряжения Меандр РКН-МЦ1, однофазное. 4680019912608
Реле контроля напряжения РКН-1МЦ (далее реле) предназначено для выдачи команды управления при отклонении контролируемого напряжения от установленных пороговых значений. Может применяться в качестве реле максимального или минимального напряжения или реле контроля аварийного состояния (контроль двух порогов

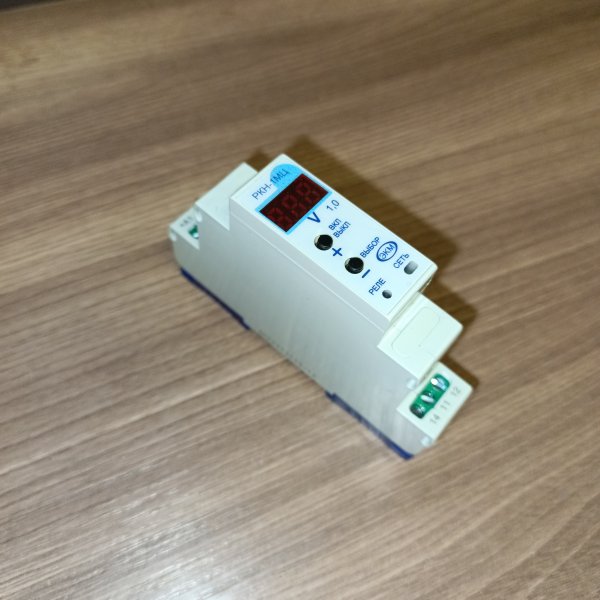

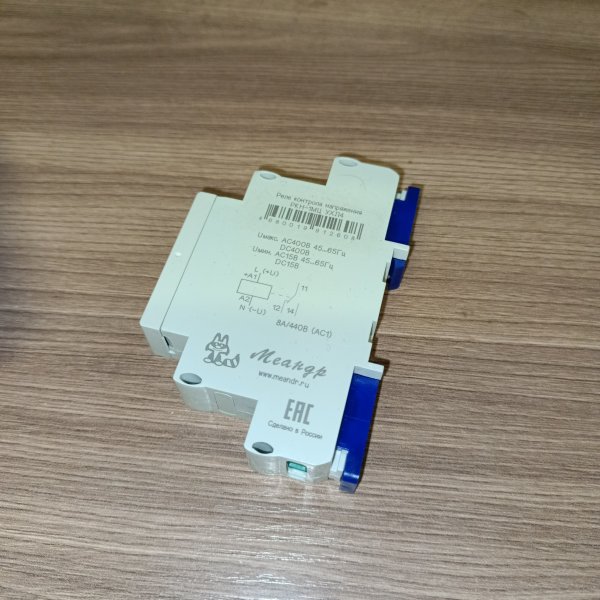

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2.5мм2. На лицевой панели расположены: кнопки управления («+»«ВКЛ/ВЫКЛ») и («-»«ВЫБОР»), двухцветный зеленый/красный индикатор «СЕТЬ», желтый индикатор «реле», трехразрядный семисегментный индикатор для отображения информации. Варианты схем подключения представлены в таблице ниже. Расположение контактов на Рис.3. Габаритные размеры устройства представлены на рис.4
ВНИМАНИЕ: В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. Одиночные удары во время транспортировки могут привести к самопроизвольному переключению контактов. Неправильное положение контактов перед первым включением реле не является признаком дефектности реле. При первом включении исходное (выключенное) состояние контактов восстанавливается.
- Характеристики:
- РWод напряжения: AC или DC (сглаженное) - -
- Контроль напряжения: DC (сглаженное)
- Максимальное рабочее напряжение: 400 Вольт
- Минимальное рабочее напряжение: 15 Вольт
- Контроль частоты сети: 45-65 Гц
- Контроль перенапряжения порог 2 (RMS) регулируемый: 17-360 Вольт
- Контроль снижения напряжения порог 1 (RMS) регулируемый: 17-360 Вольт
- Точность измерения: 2%
- Гистерезис (коэф. возврата) порогов срабатывания регулируемый: 3-10 %
- Время задержки включения регулируемый: 2-999 сек
- Время задержки выключения регулируемый: 0,1-20 сек
- Мощность, потребляемая от сети, не более: 1 ВА
- Максимальный коммутируемый ток АС250В 50Гц (АС1) / DC30В (DC1): 8 А
- Максимальная коммутируемая мощность АС250В 50Гц (АС1) / DC30В (DC1): 2000 ВА / 240 Вт
- Максимальное коммутируемое напряжение: 440 Вольт
- Максимальное напряжение между цепями питания и контактами реле: АС2000 (50Гц - 1 мин)
- Механическая износостойкость, не менее: циклов 10 х 106
- Электрическая износостойкость, не менее: циклов 100000
- Количество и тип выходных контактов: 1 переключающая группа
- Диапазон рабочих температур: -25…+55°С (УХЛ4) / -40…+55°С (УХЛ2)
- Температура хранения: -40…+70°С
- Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4): уровень 3 (2кВ/5кГц)
- Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5): уровень 3 (2кВ А1-А2)
- Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата): УХЛ4 или УХЛ2
- Степень защиты по корпусу / по клеммам по ГОСТ 14254-96: IP40 / IP20
- Степень загрязнения в соответствии с ГОСТ 9920-89: 2
- Относительная влажность воздуха: до 80% (при 25 °С)
- Высота над уровнем моря: до 2000 м
- Режим работы: круглосуточный
- Рабочее положение в пространстве: произвольное
- Габаритные размеры: 18 х 93 х 62 мм
- Масса: 0.06 кг
Характеристики
| Место установки | DIN-рейка |
| Бренд | Меандр |
| Регулировка времени срабатывания | Да |
| Минимальный порог напряжения | 17 В |
| Дисплей | Да |
| Регулировка порогов напряжения | Да |
| Максимальный коммутируемый ток (АС1) | 8 А |
| Тип напряжения | Однофазное |
| Контакт | 1 NO/NC |
| Максимальный порог напряжения | 360 В |
| Модульная ширина | 1 |
Обзор от AI
Однофазное реле контроля напряжения Меандр РКН-1МЦ УХЛ4 — устройство для автоматического контроля параметров сети 220 В и защиты подключенного оборудования от аварийных режимов. Реле отслеживает уровень напряжения и при выходе за допустимые пределы отключает нагрузку, а после нормализации параметров автоматически включает ее обратно с заданной задержкой. Решение подходит для бытовых и небольших коммерческих объектов, где важно предотвратить повреждение техники из-за перенапряжения, пониженного напряжения и нестабильности сети.
Назначение
- Контроль однофазного напряжения сети и защита нагрузки при отклонениях.
- Автоматическое отключение потребителей при аварийных значениях.
- Автоматическое повторное включение после восстановления нормального напряжения (с задержкой для безопасного запуска).
- Снижение риска выхода из строя бытовой техники, электроники и автоматики из-за скачков и просадок сети.
Где используется
- Квартиры и частные дома: защита холодильников, котлов, насосов, кондиционеров, стиральных машин, электроники.
- Дачные и загородные сети с нестабильным напряжением.
- Щиты учета и распределения: вводная защита группы потребителей.
- Небольшие офисы, торговые помещения, мастерские: защита оборудования и автоматики.
- Системы с резервным питанием (генератор/инвертор): защита от недопустимых режимов при переключениях.
Особенности и преимущества
- Непрерывный мониторинг напряжения однофазной сети.
- Защита от перенапряжения и пониженного напряжения с автоматическим отключением нагрузки.
- Автовосстановление питания после нормализации параметров сети с выдержкой времени.
- Удобно для установки в электрощите и совместной работы с автоматическими выключателями и УЗО.
- Исполнение УХЛ4 — предназначено для эксплуатации в закрытых помещениях при нормальных условиях (без прямого воздействия осадков и агрессивных сред).
Характеристики
- Тип сети: однофазная
- Назначение: реле контроля напряжения
- Бренд: Меандр
- Модель: РКН-1МЦ
- Климатическое исполнение: УХЛ4
- Артикул производителя: 4680019912608
Примечание: конкретные электрические параметры (диапазоны уставок, номинальные токи контактов, время задержки включения и т.д.) зависят от исполнения. Если укажете паспортные значения или фото шильдика/инструкции, добавлю точные цифры в карточку товара.
Принцип работы
- Реле измеряет напряжение сети.
- При выходе напряжения за допустимые пределы реле отключает нагрузку, предотвращая повреждение техники.
- После возврата напряжения в норму реле выдерживает паузу и затем подает питание на нагрузку.
Рекомендации по установке
- Устанавливайте реле в распределительном щите совместно с автоматическим выключателем соответствующего номинала.
- Для защиты людей от утечек тока используйте УЗО или дифавтомат отдельно от реле контроля напряжения.
- Выбирайте место монтажа с учетом вентиляции и удобства обслуживания.
- Подключение выполняйте при снятом напряжении и в соответствии со схемой производителя.
Комплектация
- Однофазное реле контроля напряжения Меандр РКН-1МЦ УХЛ4
- Документация (паспорт/инструкция) — в зависимости от поставки
