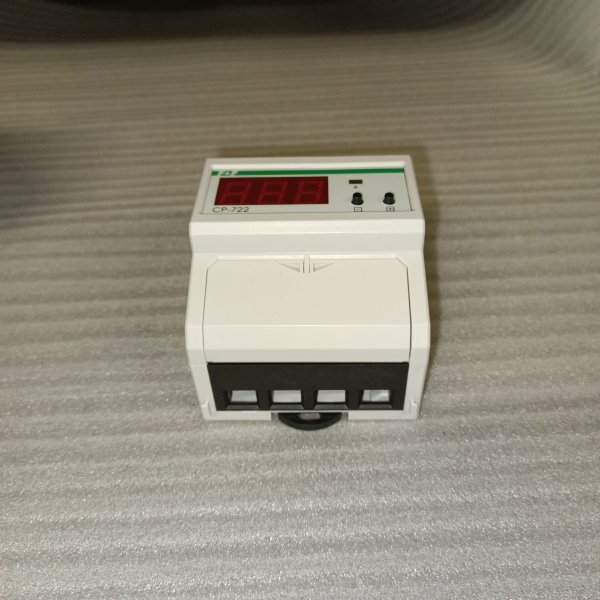

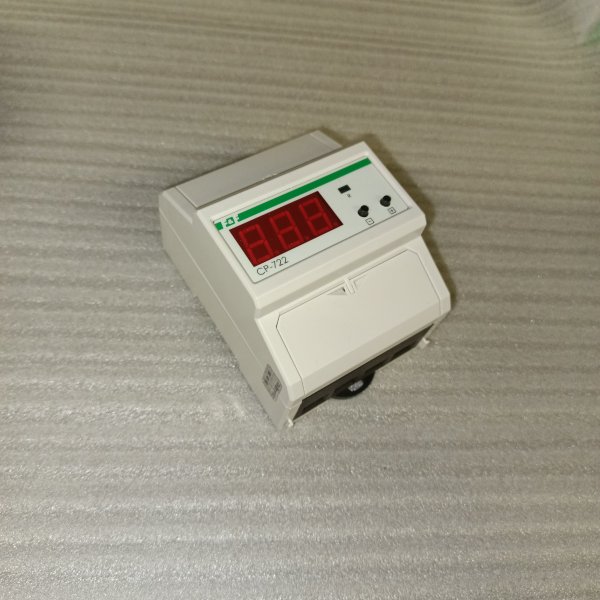

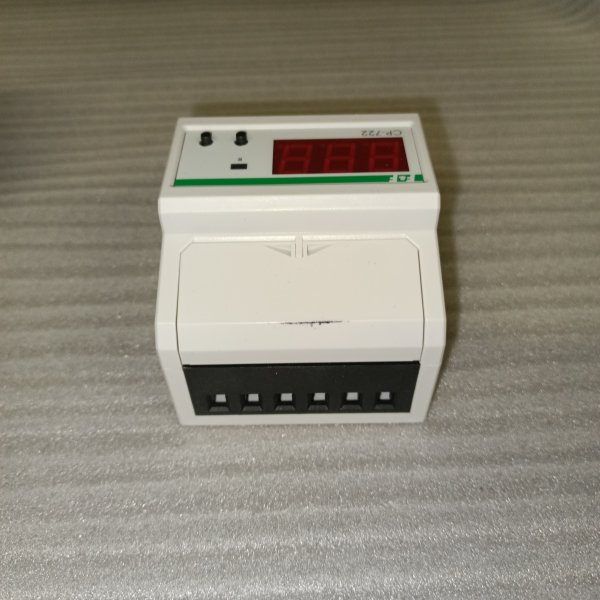

Реле контроля напряжения СР-722 в однофазной сети переменного тока и защиты электроустановок, напряжение питания 50-450 В АС, встроенный таймер, контакт 1NO, 75 А
Описание
Реле контроля напряжения СР-722 в однофазной сети переменного тока и защиты электроустановок, напряжение питания 50-450 В АС, встроенный таймер, контакт 1NO, 75 А EA04.009.009
Для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, регистрации предельных значений напряжения, а также типа произошедшей аварии, контроля величины напряжения в питающей однофазной сети переменного тока. Защита осуществляется путем отключения нагрузки от сети питания.
Реле измеряет напряжение в сети и при выходе его за установленные пределы отключает защищаемое оборудование от электропитания. Верхний и нижний пределы напряжения устанавливаются потребителем. При обрыве нулевого провода происходит отключение нагрузки от питающей сети.
- Особенности:
- возможность подключения нагрузки до 16 кВт без применения контакторов;
- управление реле путём импульсной (кратковременной) подачи напряжения только в момент переключений обеспечивает: бесшумную работу (нет гудения, характерного для классических электромагнитных реле и контакторов);
- минимальное потребление энергии и снижение температур в шкафу (нет нагрева обмотки реле);
- встроенная защита нагрузки от импульсных перенапряжений;
- двухпороговая защита от повышения напряжения:
- при более 300 В время отключения не более 50 мс;
- при менее 300 В время отключения от 0,1 до 1 с (программируется); - двухпороговая защита от понижения напряжения:
- при менее 100 В время отключения не более 100 мс;
- при более 100 В время отключения от 2 до 10 с (программируется); - сохраняет работоспособность при напряжении до 450 В;
- защита от "обрыва нуля";
- возможность опломбирования винтовых зажимов;
- сечение подключаемых проводников до 25 мм2.
- Характеристики:
- Напряжение питания: 150-450 B АС
- Максимальный коммутируемый ток (AC1): 75 А / 250В АС (37 АС-15 / 250В АС)
- Контакт: 1NO
- Контроль работы: светодиодный индикатор
- Напряжение отключения нижнее (регулируемое) U1: 140-210 В
- Напряжение отключения верхнее (регулируемое) U2: 240-300 В
- Задержка отключения для верхнего порога U2: 0,1-5 с
- Задержка отключения для нижнего порога U1: 0,5-25 с
- Время повторного включения: 2 с - 599 с
- Гистерезис: 5 В
- Диапазон рабочих температур: от -25 до +50 °С
- Потребляемая мощность, не более: 3 Вт
- Подключение винтовые зажимы: 2,5 мм2
- Коммутационная износостойкость: >100000 циклов
- Степень загрязнения среды 2
- Категория перенапряжения III
- Габариты (ШхВхГ): 75х100х66 мм
- Степень защиты: IP20
- Масса: 0,32 кг

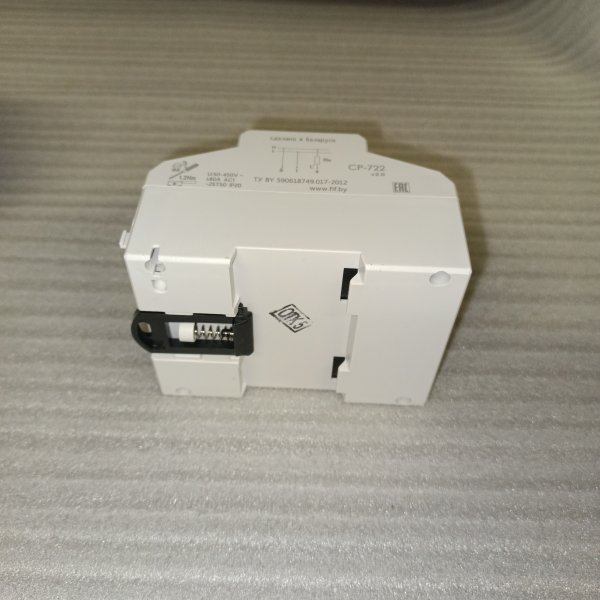

- Монтаж: на DIN-рейке 35 мм
Характеристики
| Бренд | Евроавтоматика F&F |
| Место установки | DIN-рейка |
| Тип напряжения | Однофазное |
| Контакт | 1 NO |
| Максимальный порог напряжения | 300 В |
| Регулировка времени срабатывания | Да |
| Минимальный порог напряжения | 140 В |
| Дисплей | Да |
| Регулировка порогов напряжения | Да |
| Максимальный коммутируемый ток (АС1) | 75 А |
| Модульная ширина | 4,5 |
Классификация ETIM
ETIMОбзор от AI
Скачки напряжения в сети — это не “где-то там”, а обычная история: в частном секторе, в старых домах, на объектах с мощными потребителями. Реле контроля напряжения Евроавтоматика F&F CP-722 на 75 А ставят как раз для того, чтобы техника не ловила удар при провалах и перенапряжениях. Плюс тут есть индикация текущего напряжения — удобно сразу видеть, что реально происходит в щите, а не гадать по косвенным признакам.
По применению CP-722 чаще всего идет на ввод квартиры или дома, на отдельную линию с чувствительной нагрузкой (котел, насосы, холодильное оборудование, электроника), а также в небольших коммерческих помещениях, где важно держать сеть под контролем без сложной автоматики. Если у вас периодически “моргает” свет, срабатывает защита на технике или соседи жалуются на напряжение — такое реле обычно решает проблему именно в части отключения нагрузки при выходе за допустимые пределы.
Ключевые характеристики, на которые стоит ориентироваться:
- Бренд: Евроавтоматика F&F
- Модель: CP-722
- Артикул производителя: EA04.009.009
- Номинальный ток: 75 А
- Выходной контакт: 1NO (один нормально открытый)
- Индикация текущего напряжения на лицевой панели
Из практических моментов: индикация напряжения — это не “красивый экран”, а нормальный рабочий инструмент. По ней быстро видно, завышает ли сеть вечером, есть ли просадки при старте компрессора/насоса, как ведет себя линия под нагрузкой. Контакт 1NO понятен в монтаже: реле замыкает цепь, когда напряжение в норме, и размыкает при аварии — логика простая, без сюрпризов. А ток 75 А позволяет ставить устройство на достаточно “тяжелые” вводы, где мелкие реле уже работают на пределе и греются.
Что именно защищает и как это работает:
CP-722 следит за уровнем напряжения в сети. Когда напряжение выходит за установленные границы (слишком высокое или слишком низкое), реле размыкает выходной контакт и отключает нагрузку. Как только параметры возвращаются в норму, устройство включает нагрузку обратно — обычно с выдержкой по времени, чтобы не дергаться на коротких всплесках и чтобы компрессорная техника не стартовала “на горячую” сразу после отключения. В результате электроника не работает в режиме постоянного стресса, а двигатели и компрессоры не пытаются запускаться при просадке, где у них резко растут токи и нагрев.
Почему его берут на щит, а не “что-нибудь попроще”:
- Ток 75 А — реальный запас для ввода и мощных линий, когда не хочется ставить промежуточный контактор только из-за того, что реле слабое по току.
- Наглядная индикация напряжения экономит время на диагностику: открыл щит — сразу понял ситуацию в сети.
- Логика 1NO удобна для типовых схем: при нормальном напряжении нагрузка включена, при аварии отключена.
Рекомендации по применению:
Ставить реле лучше ближе к вводу, чтобы оно защищало все, что “за ним”, либо выделять на него отдельные критичные линии. По току ориентируйтесь на фактическую нагрузку и вводной автомат: реле не должно работать впритык к максимальным токам длительное время. Если нагрузка у вас с частыми пусками и большими бросками (насосы, компрессоры), проверьте, чтобы в щите были нормальные затяжка клемм и проводники подходящего сечения — на больших токах это важнее любых “умных” функций. И еще момент из практики: после установки пару дней посмотрите по индикации, как ведет себя сеть в разное время суток — иногда по этим цифрам сразу видно, стоит ли дополнительно думать о стабилизации или достаточно одного контроля с отключением.
