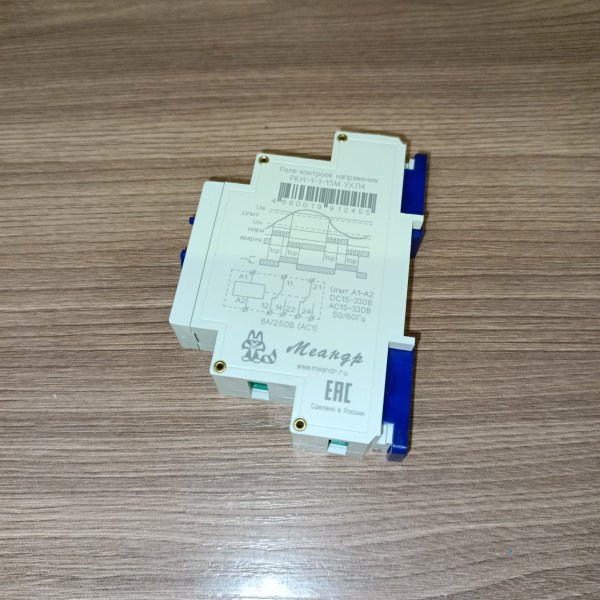

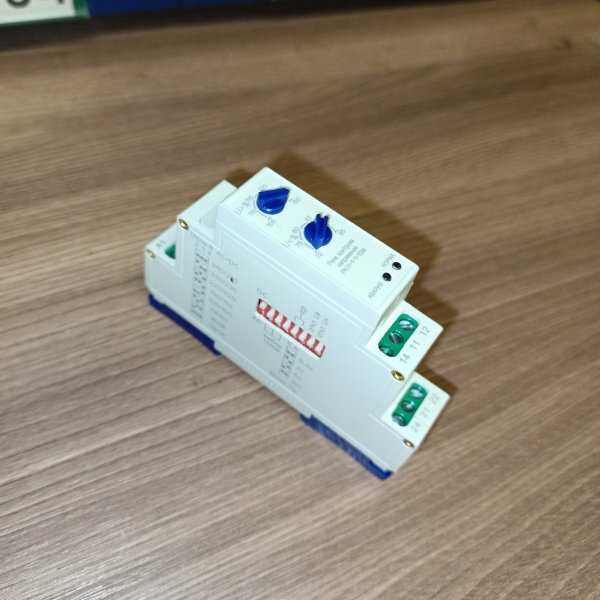

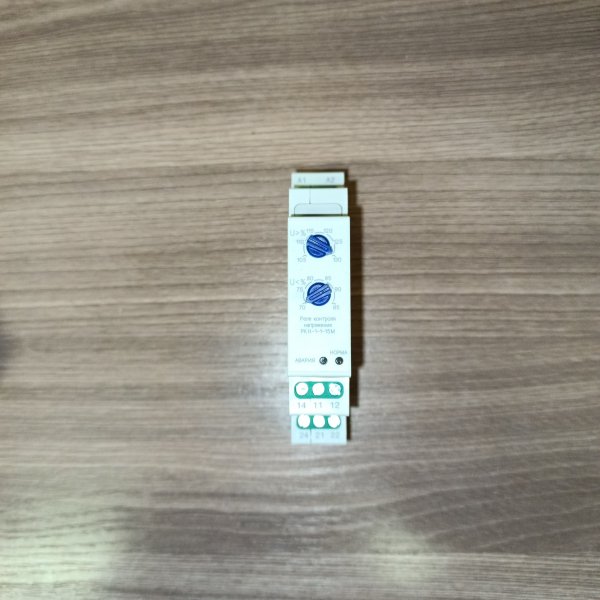

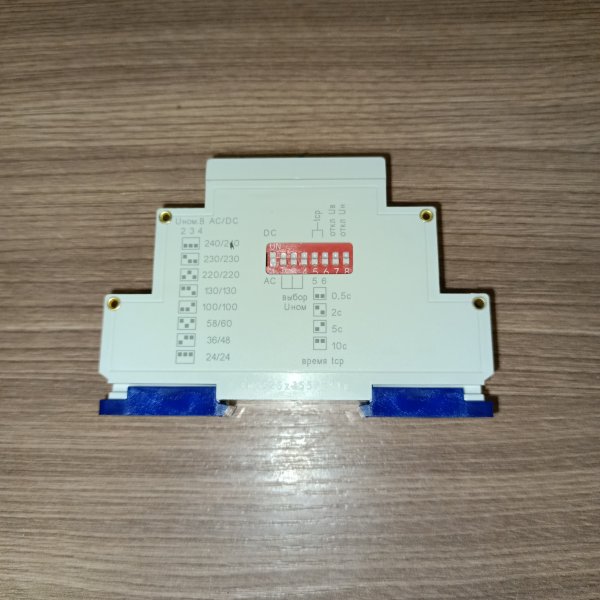

Модульное однофазное реле контроля напряжения РКН-1-1-15М
Модульное однофазное реле контроля напряжения РКН-1-1-15М 4680019912455
Реле контроля напряжения РКН-1-2-15М предназначено для защиты оборудования от работы на пониженном или повышенном напряжении из-за неполадок в сети. Питание реле осуществляется от контролируемого напряжения.
- Регулируемый порог срабатывания на понижение напряжения в диапазоне –30...+20% от номинального значения;
- Регулируемый порог срабатывания на повышение напряжения в диапазоне –20...+30% от номинального значения;
- Плавная регулировка задержки времени срабатывания исполнительного реле в диапазоне от 0,1 с до 10 с;
- Широкий диапазон напряжения питания (AС 24 - 240 В);
- Индикатор наличия питания и состояния встроенного реле;
- Характеристики:
- Напряжение питания: Переменное/постоянное однофазное
- Номинальное напряжение: 24-240 Вольт
- Тип контактной группы: 2 С/O
- Номинальный ток нагрузки: 8А
- Сечение подключаемых проводников: не более 2,5 мм2
- Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96: IP40/IP20
- Диапазон рабочих температур: -25…+55°С
- Относительная влажность воздуха: до 85% (при 25°С)
- Вес: 0.08 кг.
- Габаритные размеры (ШхВхГ): 18х93х62 мм
| Бренд | Меандр |
| Место установки | DIN-рейка |
| Тип напряжения | Однофазное |
| Максимальный коммутируемый ток (АС1) | 8 А |
| Контакт | 2 NO/NC |
| Регулировка времени срабатывания | Да |
| Максимальный порог напряжения | 312 В |
| Регулировка порогов напряжения | Да |
| Минимальный порог напряжения | 17 В |
| Модульная ширина | 1 |
Реле контроля напряжения EC001438
Реле контроля напряжения РКН-1-1-15М УХЛ4 Меандр A8302-19912455
РКН-1-1-15М от «Меандр» — это компактное однофазное реле контроля напряжения для тех случаев, когда в сети «гуляет» питание и хочется, чтобы оборудование не страдало от провалов и всплесков. Ставится на DIN-рейку, питается как от переменного, так и от постоянного напряжения — удобно, когда в щите смешанные цепи или есть резерв по питанию автоматики.
Чаще всего такое реле ставят в квартирных и небольших коммерческих щитах, в шкафах управления вентиляцией/насосами, на вводе к чувствительной электронике, а также в схемах автоматики, где нужно не просто «выключить при аварии», но и аккуратно вернуть нагрузку в работу после нормализации сети. Подходит и для задач с низковольтным питанием (например, от 24 В), и для стандартных 220 В — это делает модель универсальной для разных проектов.
Ключевые параметры, на которые обычно смотрят:
- контроль однофазного напряжения;
- питание: 24–220 В AC/DC (можно запитать от переменки или постоянки в этом диапазоне);
- коммутационная способность: 8 А;
- монтаж: DIN-рейка;
- климатическое исполнение: УХЛ4.
По практике, ценность таких реле — в аккуратной интеграции в щит: поставил на рейку, завел питание/контролируемую линию, дальше оно работает как «сторож» сети. 8 А хватает для управления катушкой контактора, приводом, клапаном или небольшой нагрузкой — в нормальных схемах реле контроля напряжения чаще используют именно как управляющее звено, а не как силовой коммутатор на весь ввод.
Что именно оно делает: следит за уровнем напряжения в однофазной сети и при выходе за допустимые границы размыкает/переключает выходной контакт, чтобы отключить нагрузку или снять команду с контактора. Когда напряжение возвращается в норму, реле позволяет восстановить питание нагрузки (обычно с выдержкой времени — в таких устройствах это стандартная логика, чтобы не ловить «дребезг» при нестабильной сети).
Почему берут эту модель: универсальное питание AC/DC в широком диапазоне часто выручает на объектах, где заранее не хочется привязываться к одному типу питания; формат под DIN-рейку без лишней экзотики; 8 А — рабочее значение для типовых цепей управления и автоматики.
Рекомендации по применению: если защищаете линию целиком, правильнее управлять через реле катушкой контактора, а силовую часть вести через автомат/контактор по току нагрузки. Перед включением проверьте схему подключения по маркировке клемм и согласуйте ток через контакты с реальной нагрузкой. В щитах с «шумными» потребителями (насосы, компрессоры) закладывайте нормальную селективность по автоматам — реле контроля напряжения решает проблему качества сети, но не заменяет защиту от КЗ и перегрузки.
Артикул производителя: 4680019912455.
