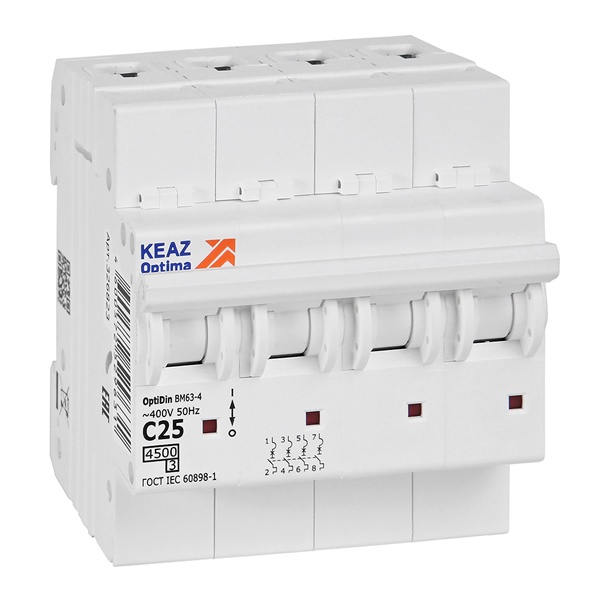

Модульный электрический автомат четырехполюсный KEAZ тип С 4,5 kA 25 ампер для защиты электрической цепи
Модульный электрический автомат четырехполюсный KEAZ тип С 4,5 kA 25 ампер для защиты электрической цепи 326823
Автоматический выключатель предназначен для установки в электрических распределительных сетях напряжением до 400 В переменного тока частотой 50 Гц.
Обеспечивает:
Устройство имеет модульную конструкцию, что облегчает его монтаж и замену в стандартных распределительных щитах. Коммутационная способность на переменном токе составляет 4,5 кА, что делает данный выключатель подходящим для применения в бытовых и коммерческих низковольтных установках с умеренным уровнем токов короткого замыкания.
- Преимущества:
- Работоспособность в диапазоне температур от -70 до +60 °С
- Наивысшая стабильность характеристик расцепителей даже при плотной компоновке щита благодаря особой конструкции корпуса с профильными углублениями;
- Высокая износостойкость и повышенный срок службы благодаря серебросодержащим композитным напайкам на контактной группе;
- Максимальная эффективность защиты за счет наивысшего быстродействия и токоограничения автоматических выключателей (класс токоограничения 3);
- Характеристики:
- Количество полюсов: 4
- Номинальный ток: 25 А
- Габарит: 4 модуля
- Частота тока: 50 Гц
- Род тока: AC
- Номинальное рабочее напряжение переменного тока: 230 Вольт
- Предельная коммутационная способность переменного тока: 4,5 кА
- Уставка расцепителей токов короткого замыкания: 5In-10In
- Вид расцепителей: тепловой и электромагнитный
- Характеристика диапазона отключения: C
- Номинальное импульсное напряжение: 4 кВ
- Категория перенапряжения: 4
- Класс токоограничения: 3
- Способ крепления (монтажа): DIN-рейка
- Присоединение внешних проводников: переднее
- Максимальное сечение присоединяемых проводов: 25 мм2
- Климатическое исполнение и категория размещения: УХЛ3
- Степень защиты: IP20
- Степень загрязнения: 2
| Бренд | КЭАЗ |
| Номинальный ток | 25 A |
| Количество полюсов | 4 |
| Характеристика срабатывания кривая тока | C |
| Отключающая способность | 4.5 кА |
| Количество модулей | 4 |
Тип устройства: автоматический выключатель, электрический автомат, пакетник
OptiDin BM63 от КЭАЗ — это «рабочая лошадка» для щитов, где нужна нормальная защита линии без лишних усложнений. Конкретно эта версия на 4 полюса и 25 А удобна там, где важно разом отключать все проводники цепи и держать аккуратную, предсказуемую работу автоматики.
Чаще всего такой автомат ставят в распределительных щитах частных домов и коттеджей, в небольших коммерческих помещениях, на отдельных группах питания в мастерских и техзонах. Формат 4P особенно полезен для трехфазных линий с нейтралью: например, когда от щита уходит питание на оборудование, на небольшие щитки в цеху, на ввод в отдельное помещение или на группу, где не хочется оставлять «живую» нейтраль при отключенных фазах.
Ключевые характеристики, которые здесь важны по делу:
- 4 полюса (4P) — отключает все полюса одновременно.
- Номинальный ток: 25 А — типовая величина для силовых линий и групп, где уже есть ощутимая нагрузка.
- Характеристика срабатывания: C — нормально переносит кратковременные пусковые токи, характерные для двигателей, насосов, компрессоров, а также для групп с импульсными блоками питания.
- Отключающая способность: 4,5 кА — подходит для большинства бытовых и легких коммерческих сетей, где ожидаемые токи КЗ не запредельные.
- Серия: OptiDin BM63 — модульный формат под DIN-рейку.
- Климатическое исполнение: УХЛ3 — рассчитан на работу в условиях, типичных для внутренних электрощитовых/техпомещений (без экстремальной сырости и улицы).
- Артикул производителя: 326823.
По конструкции это стандартный модульный автомат: ставится на DIN-рейку, аккуратно становится в ряд, не требует «танцев» при монтаже. 4-полюсное исполнение экономит место и время по сравнению с комбинацией одиночных устройств и помогает избежать спорных ситуаций при эксплуатации: выключили линию — выключили полностью, без неожиданно оставшихся участков под напряжением. Для монтажника это еще и меньше шансов перепутать логику отключения в щите: один аппарат — одна линия.
Что он защищает и как это работает простыми словами: при перегрузке (когда ток долго выше нормы) внутри срабатывает тепловой расцепитель — автомат отключается не мгновенно, а с выдержкой, чтобы не реагировать на кратковременные пики. При коротком замыкании срабатывает электромагнитный расцепитель — быстро отключает линию, ограничивая последствия аварии. Характеристика C как раз про разумный баланс: не «дёргается» от обычных пусков, но при реальном КЗ отрабатывает без задержек.
Почему берут именно такую конфигурацию: 25 А — практичный номинал для силовых групп, 4P — удобно и безопасно для трехфазных цепей с нейтралью, а 4,5 кА по отключающей способности закрывает типовые задачи на объектах с нормальной длиной линий и без «жёсткого» ввода. Плюс серия OptiDin широко встречается в щитах: потом проще обслуживать и держать единый тип аппаратуры.
Рекомендации по применению: номинал автомата выбирайте не «по привычке», а от сечения кабеля и реальной нагрузки линии — автомат защищает проводку, а не приборы. Для групп с выраженными пусковыми токами (двигатели, насосы) характеристика C обычно подходит, но если пуски тяжелые и частые, имеет смысл заранее проверить, не будет ли ложных отключений. Отключающую способность 4,5 кА желательно сверять с расчетным/измеренным током КЗ в точке установки — это особенно важно вблизи трансформаторных подстанций или при коротком и мощном вводе. Монтаж и протяжку клемм делайте с нормальным инструментом и соблюдением момента затяжки — половина «проблем с автоматами» на практике оказывается просто плохим контактом в клемме.
