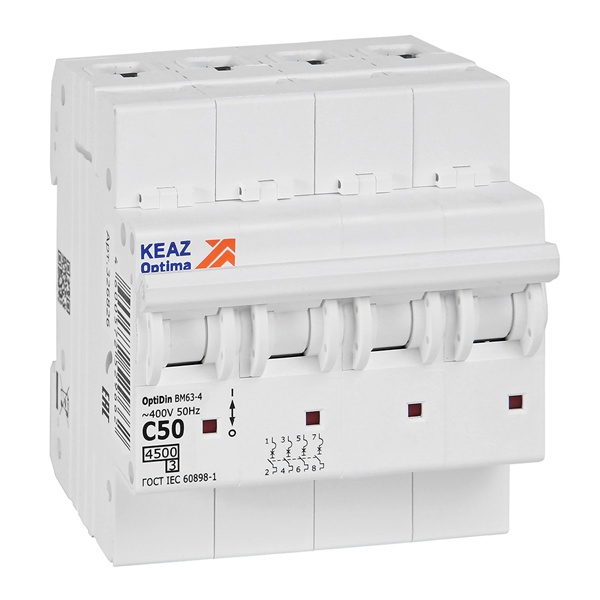

Модульный электрический автомат четырехполюсный KEAZ тип С 4,5 kA 50 ампер для защиты электрической цепи
Модульный электрический автомат четырехполюсный KEAZ тип С 4,5 kA 50 ампер для защиты электрической цепи 326826
Автоматический выключатель предназначен для установки в электрических распределительных сетях напряжением до 400 В переменного тока частотой 50 Гц.
Обеспечивает:
Устройство имеет модульную конструкцию, что облегчает его монтаж и замену в стандартных распределительных щитах. Коммутационная способность на переменном токе составляет 4,5 кА, что делает данный выключатель подходящим для применения в бытовых и коммерческих низковольтных установках с умеренным уровнем токов короткого замыкания.
- Преимущества:
- Работоспособность в диапазоне температур от -70 до +60 °С
- Наивысшая стабильность характеристик расцепителей даже при плотной компоновке щита благодаря особой конструкции корпуса с профильными углублениями;
- Высокая износостойкость и повышенный срок службы благодаря серебросодержащим композитным напайкам на контактной группе;
- Максимальная эффективность защиты за счет наивысшего быстродействия и токоограничения автоматических выключателей (класс токоограничения 3);
- Характеристики:
- Количество полюсов: 4
- Номинальный ток: 50 А
- Габарит: 4 модуля
- Частота тока: 50 Гц
- Род тока: AC
- Номинальное рабочее напряжение переменного тока: 230 Вольт
- Предельная коммутационная способность переменного тока: 4,5 кА
- Уставка расцепителей токов короткого замыкания: 5In-10In
- Вид расцепителей: тепловой и электромагнитный
- Характеристика диапазона отключения: C
- Номинальное импульсное напряжение: 4 кВ
- Категория перенапряжения: 4
- Класс токоограничения: 3
- Способ крепления (монтажа): DIN-рейка
- Присоединение внешних проводников: переднее
- Максимальное сечение присоединяемых проводов: 25 мм2
- Климатическое исполнение и категория размещения: УХЛ3
- Степень защиты: IP20
- Степень загрязнения: 2
| Бренд | КЭАЗ |
| Номинальный ток | 50 A |
| Количество полюсов | 4 |
| Характеристика срабатывания кривая тока | C |
| Отключающая способность | 4.5 кА |
| Количество модулей | 4 |
Тип устройства: автоматический выключатель, электрический автомат, пакетник
OptiDin BM63 от КЭАЗ — это обычный «рабочий» автомат на DIN-рейку, который ставят, когда нужна понятная защита линии и стабильное отключение при аварии. Вариант на 4 полюса и 50 А чаще всего берут под трехфазные цепи, где важно разом отключать все проводники, без сюрпризов по «нолю».
По применению он хорошо ложится в распределительные щиты частных домов и коттеджей с трехфазным вводом, в небольшие коммерческие объекты, мастерские, склады, а также в щиты оборудования, где есть группа мощных потребителей. Такой номинал обычно встречается на вводе в небольшом щите, на линии питания распределительного щита второго уровня или на отдельной силовой ветке — например, под электроплиту/котел/компрессор, если по расчету выходит 50 А и нужна характеристика С. Формат 4P удобен там, где по условиям эксплуатации или требованиям проекта нужно отключать и фазы, и нейтраль одновременно.
Ключевые характеристики по делу:
- Серия: КЭАЗ OptiDin BM63
- Исполнение: 4P (четыре полюса)
- Номинальный ток: 50 А
- Характеристика отключения: C
- Отключающая способность: 4,5 кА
- Климатическое исполнение: УХЛ3
- Артикул производителя: 326826
По конструкции это стандартный модульный автомат под DIN-рейку — без «экзотики», зато с понятной логикой монтажа в щите. 4-полюсное исполнение дает нормальную практическую пользу: при обслуживании или аварии линия обесточивается полностью, и не остается «живой» нейтрали в цепи. Это особенно удобно в щитах, где много разных групп и важно исключать странные обратные подпитки или паразитные связи через нагрузку. Характеристика C — самая ходовая для смешанных нагрузок: когда на линии могут быть и обычные потребители, и двигатели/насосы/блоки питания, которые кратковременно берут больше при пуске.
Работает он просто и надежно: внутри два расцепителя. Тепловой реагирует на перегрузку — когда ток долго держится выше нормы (например, линия «поджата» по сечению или нагрузку постепенно добавили, а автомат оставили старый). Электромагнитный отрабатывает короткое замыкание — резко и быстро, когда ток выскакивает кратно и нужно отключать без задержек. Важный момент по цифрам: отключающая способность 4,5 кА означает, что автомат рассчитан на определенный уровень возможного тока КЗ в точке установки. В быту и небольших щитах это часто достаточный диапазон, но на вводах в здания и рядом с ТП токи могут быть выше — там лучше не гадать, а проверить расчетом или хотя бы оценкой петли «фаза-ноль» и ожидаемого КЗ.
Почему берут именно такой: когда нужна четырехполюсная коммутация без лишних усложнений, номинал 50 А и «С»-характеристика под реальные нагрузки, а также когда проектом заложен КЭАЗ и серия OptiDin. Плюс удобство в эксплуатации: четкое разделение линий в трехфазном щите и привычная логика отключения — одним движением снимаете питание со всей группы.
Рекомендации по применению: подбирайте автомат не «по ощущениям», а по сечению кабеля, способу прокладки и расчетной нагрузке — 50 А должен быть оправдан именно линией. Для 4,5 кА обязательно оцените ожидаемый ток короткого замыкания в месте установки, особенно если это вводной аппарат или щит рядом с источником питания. Если линия уходит на двигатель или оборудование с заметными пусковыми токами — характеристика C обычно подходит, но при тяжелом пуске может потребоваться другой подход (и это лучше решить расчетом). Монтаж — в сухом щите с нормальной затяжкой клемм и последующей протяжкой после «усадки» проводника: это мелочь, которая реально влияет на нагрев и ресурс.
