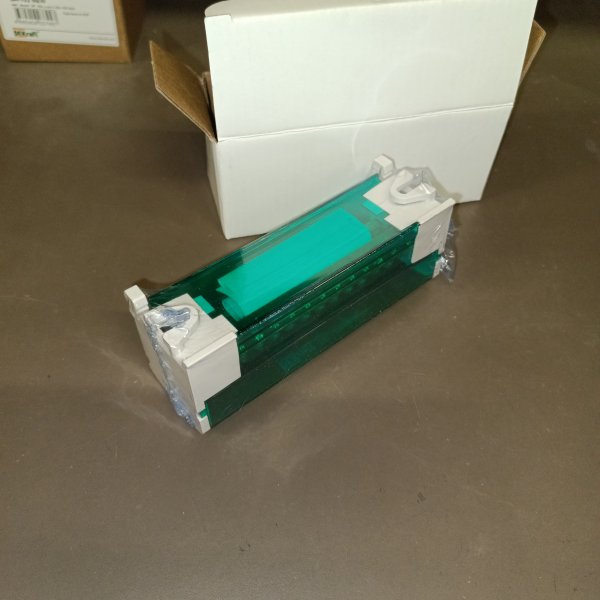

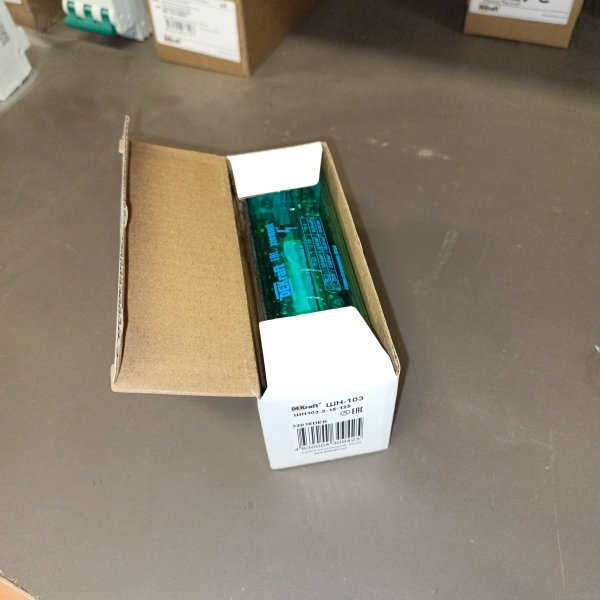

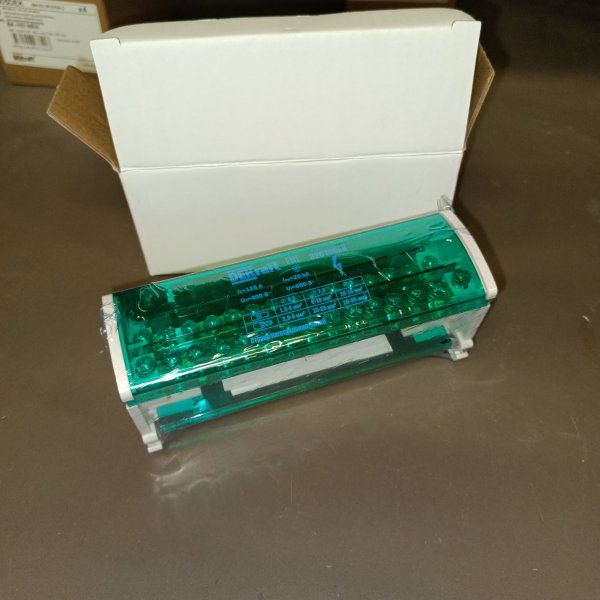

Кросс-модуль на DIN-рейку DEKraft 2х15 групп, 125А ШН-103 32016DEK

Распределительный блок на DIN-рейку в корпусе, (2x15) Шнайдер Электрик ДЕКрафт, номинальный ток 125 Ампер 32016DEK

В соответствии с “Номенклатурой продукции, в отношении которой законодательными актами Российской Федерациипредусмотрена обязательная сертификация” и “Номенклатурой продукции, подлежащей декларированию соответствия”, кросс-модули серии ШН-103 не относятся к объектам обязательной сертификации Системы сертификации ГОСТ Р, и ихобязательная сертификация в Системе сертификации ГОСТ Р не предусмотрена, а также не относятся к объектам, соответствиекоторых установленным требованиям осуществляется путем принятия изготовителем декларации соответствия.

• Кросс-модули представляют из себя шины нулевые в корпусе, которые устанавливаются на 35 мм дин-рейку, либо намонтажную панель при помощи двух винтов M4.
• У каждого кросс-модуля есть съемная крышка, котораязащищает пользователя от случайного прикосновения к проводникам. Степень защиты – IP20.
• Отличительной особенностью кросс-модулей ТМ DEKraft является цвет крышки – зеленый.
  Применение кросс-модулей в щитовой сборке обеспечивает:
  – компактную разводку кабелей и сборку в щите;
  – защиту от прикосновения к токоведущим частям;
  – удобство обслуживания щита
  Сфера применения:
• Кросс-модули используются в щитах, шкафах управления для подсоединения нулевых рабочих и защитных проводников.
• Применяются для электрического и механического соединения проводников в цепях переменного и постоянноготока с номинальным напряжением до 400 В.

• Корпус кросс-модулей выполнен из стойкого к воспламенению и нагреву пластика.
• Нулевые шины сделаны из высококачественной электротехнической бронзы. Каждая шина отдельно изолирована.
• Болты нулевых шин имеют универсальный шлиц, что упрощает монтаж.
• При подключении к кросс-модулю многожильных проводов рекомендуется оконцевание их наконечниками (гильзами)

Характеристики:
• Номинальный ток Iном: 125 А
• Напряжение по изоляции Ui: 500 В
• Макс. кратковременный выдерживаемый ток Ipk: 20 кА
• Степень защиты: IP20
• Кол-во отверстий (шт.) и диаметр отверстий (мм) в нулевой шине: 11x5,3; 2x7,5; 2x9
• Тип крепежных винтов: M4
• Усилие затяжки: 3 Н*м
• Сечение проводника с наконечником-гильзой: 1,5-6 мм², 6-16 мм², 10-16 мм²
• Сечение проводника без наконечника: 2,5-6 мм², 6-25 мм²; 10-35 6-25 мм²

Кросс-модуль серии ШН-103 DEKraft; номинальный ток - 125 А; исполнение – 2 ряда по 15 отверстий (11х5,3 + 2x7,5 + 2x9,0); материал корпуса – нагревостойкий пластик; материал шин – высококачественная электротехническая бронза; каждая шина отдельно изолирована; цвет крышки – зеленый; установка – на DIN-рейку 35 мм или на монтажную панель двумя винтами M4; степень защиты - IP20. Применение кросс-модулей в щите обеспечивает компактную разводку кабелей и защиту от прикосновения к токоведущим частям.
