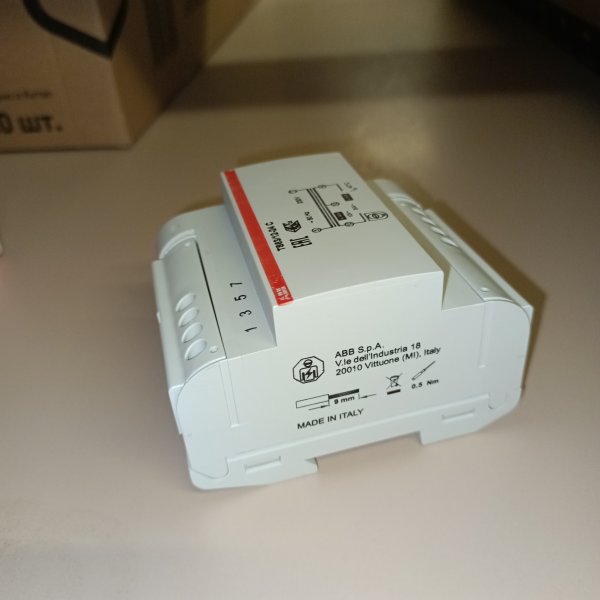

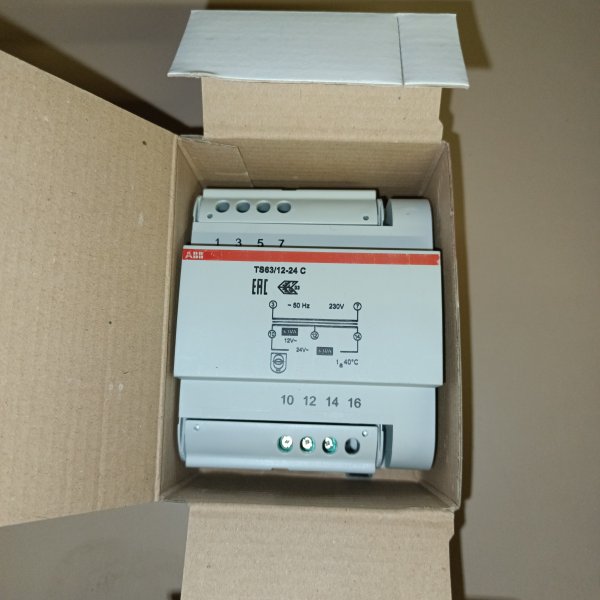

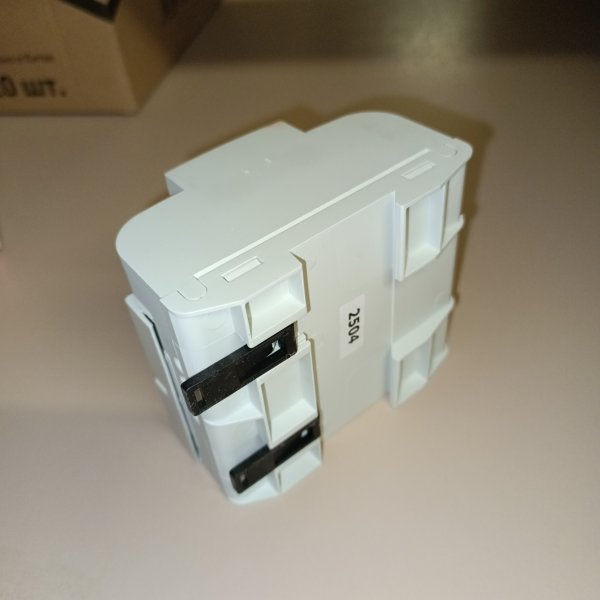

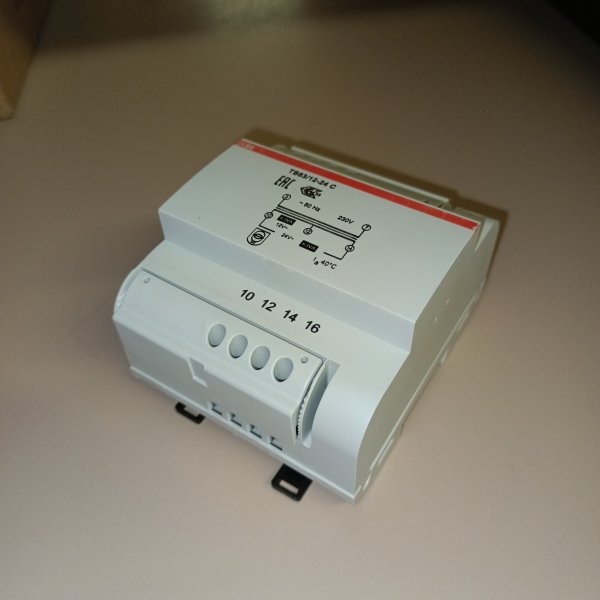

Трансформатор разделительной безопасности ABB TS63/12-24C 5 модуля 2CSM631043R0811

Разделительный трансформатор — тот самый элемент, который ставят не «для галочки», а когда нужно физически развязать цепь и убрать риск протяжки опасного потенциала на вторичную сторону. ABB TS63/12-24C — компактное модульное решение для щита, когда требуется безопасное низкое напряжение и предсказуемая работа без сюрпризов.

По месту применения это чаще всего щиты управления и автоматики, где нужно питание 12 или 24 В для цепей сигнализации, кнопочных постов, датчиков, реле, исполнительных устройств. Также такие трансформаторы ставят в цепи обслуживания и наладки, в небольших станках, шкафах с контроллерами, в локальных узлах, где важно отделить низковольтную часть от сети и снизить последствия возможного пробоя или ошибки при обслуживании.

Ключевые характеристики, которые здесь важно понимать:

• Серия TS63 — разделительный трансформатор безопасности для установки в щит.
• Выходные напряжения: 12/24 В — удобно, когда в одном шкафу встречаются разные низковольтные цепи или есть потребность переключаться между 12 и 24 В.
• Исполнение на DIN-рейку, 5 модулей — занимает прогнозируемое место в ряду модульки и не требует отдельной монтажной панели.

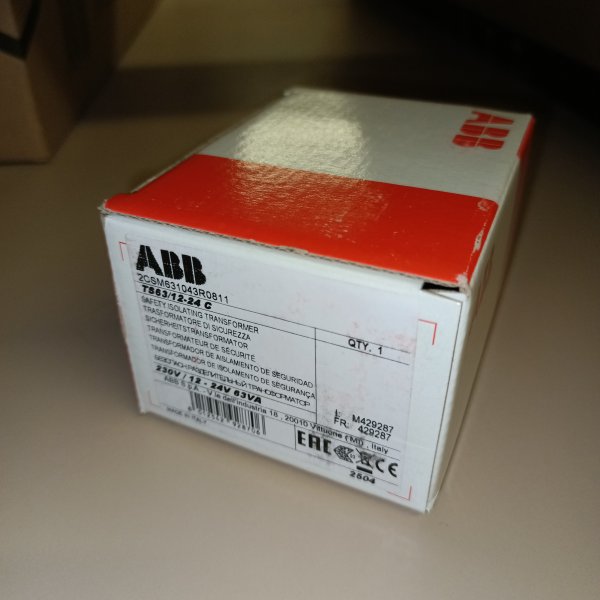

• Артикул ABB: 2CSM631043R0811 — пригодится для точного подбора и закупки без путаницы.

Из практических моментов: модульный формат реально экономит время при сборке щита — закрепили на DIN-рейку, развели питание, подписали клеммы и дальше уже работаете как с обычным узлом 12/24 В. Отдельный плюс — аккуратная компоновка: трансформатор не «гуляет» по шкафу и не заставляет городить кронштейны и нестандартный крепёж. Когда щит плотный, эти 5 модулей проще заранее заложить в проект, чем потом искать место под классический трансформатор.

Что он защищает и как это работает по сути: внутри две обмотки — первичная подключается к сети, вторичная отдаёт 12 или 24 В. Между ними нет прямой электрической связи, только магнитная. За счёт этой гальванической развязки вы не переносите сетевой потенциал на низковольтную сторону, а значит повышаете безопасность цепей управления и уменьшаете риск неприятных последствий при повреждениях изоляции или ошибках подключения во вторичке.

Почему берут именно такой вариант: когда нужно получить «честные» 12/24 В без импульсных помех и с понятной схемой, плюс хочется развязку, а не просто блок питания. И ещё — ABB в модульном исполнении удобно держится в щитовых решениях: единая логика монтажа с остальной модульной аппаратурой и понятная идентификация по артикулу.

Рекомендации по применению: закладывайте место в щите под 5 модулей и заранее продумайте, какое выходное напряжение требуется конкретной цепи — 12 или 24 В, чтобы не возникло «зоопарка» по шкафу. На первичной стороне используйте защиту по току в соответствии с проектом и не забывайте про аккуратную маркировку вторичных цепей: у разделительных трансформаторов это сильно упрощает обслуживание и поиск неисправностей.
