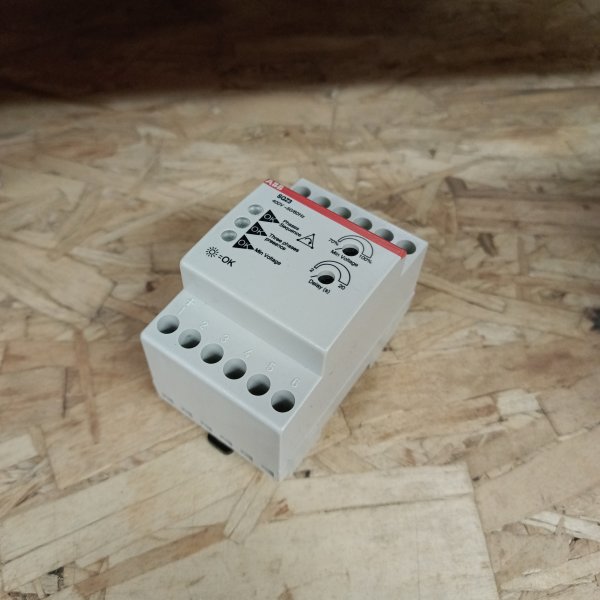

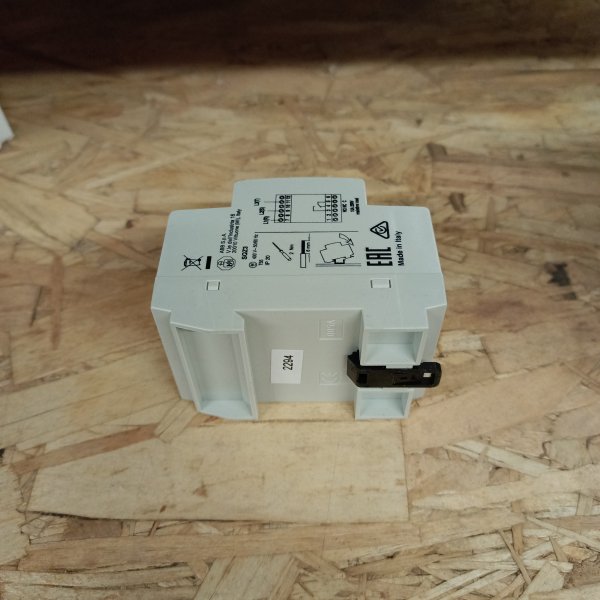

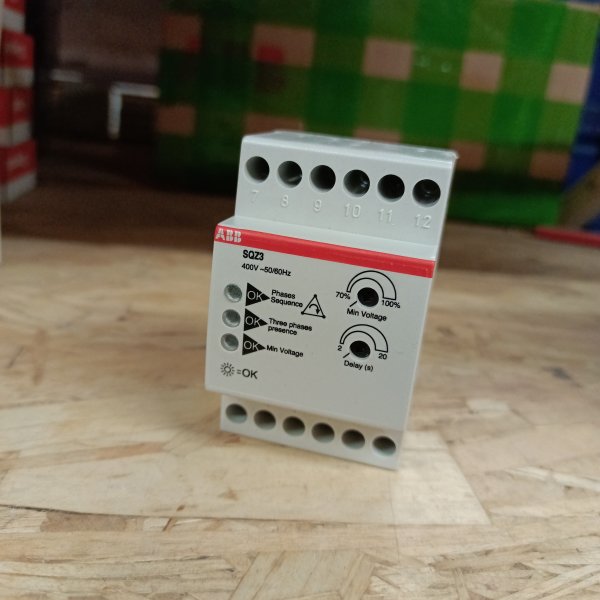

Реле контроля фаз SQZ3
Реле контроля фаз SQZ3 2CSM111310R1331
Реле SQZ3 выполняют следующие функции постоянного мониторинга трехфазных сетей400 В переменного тока:
- чередование фаз;
- обрыв фаз;
- минимальное напряжение (выбирается в пределах от 70 % до 100 % Un).
Если обнаруживается одна из этих трех аварий, срабатывает выходной переключающий контакт.
При аварии по минимальному напряжению срабатывание происходит с задержкой, настраиваемой
в пределах от 2 до 20 с. Выходной контакт может коммутировать следующие устройства:
- звуковую аварийную сигнализацию,
- контакторы электродвигателей,
- дистанционные расцепители автоматических выключателей.
Технические характеристики
Напряжение питания Un 400B (перем.)
Частота Гц 50/60
Коммутирующая способность контакта А 10 (cos=1)
Тип контакта 1ПК, 250 В
Диапазон настройки порога минимального напряжения % 70 –100 Un
Диапазон настройки задержки срабатывания с от 2 до 20 (только для аварии по мин. напряжению)
Степень защиты IP 20
Рабочая темпертура °C -10…+55
Потребляемая мощность Вт 1,5
Кол-во модулей n° 3
Индикатор последовательности/чередования фаз EC001189
Phase and sequence relay (3 modules)
Мод.реле перек.фаз.пад.напряж. SQZ3
ABB SQZ3 — модульное реле контроля сети, которое ставят там, где важно не гадать “почему снова выбило”, а заранее отсеять проблемы по питанию. Перекос фаз, пропадание одной из фаз, заметная просадка напряжения — типовые причины странного поведения трехфазных нагрузок, и как раз под них это реле и сделано.
Где применяется
Чаще всего SQZ3 встречается в щитах с трехфазными потребителями: насосы, вентустановки, компрессоры, небольшие станки, лифтовое и воротное оборудование, автоматика котельных и ИТП. Подходит и для коммерческих объектов, и для частных домов с трехфазным вводом — особенно там, где по району “гуляет” напряжение или бывают перекосы из-за неравномерной нагрузки по фазам.
Ключевые характеристики
- Тип: модульное реле контроля фаз и напряжения
- Контролируемые события: перекос фаз и падение напряжения (для 3-фазной сети)
- Исполнение: для установки на DIN-рейку в составе щита
- Производитель / артикул: ABB, 2CSM111310R1331
Практические особенности
Формат “модуля” удобен тем, что реле встает рядом с автоматами и контактором, без отдельной коробки и лишней проводки. В работе такие устройства ценят за понятную логику: оно не лечит сеть, но аккуратно не дает нагрузке работать в режимах, которые быстрее всего приводят к перегреву и авариям. В щитах с моторными нагрузками это обычно означает меньше внезапных остановок и меньше “непонятных” срабатываний защиты по току.
Что защищает / как работает
SQZ3 контролирует параметры трехфазного питания и при обнаружении перекоса фаз или падения напряжения переводит выходной контакт в аварийное состояние. Обычно этим контактом управляют катушкой контактора: сеть становится “плохой” — контактор отпадает, нагрузка отключается; питание приходит в норму — после выдержки/логики реле нагрузка может быть снова разрешена (как именно — зависит от схемы щита). Смысл простой: не давать двигателям и другой трехфазной технике работать на перекошенной или просевшей сети, когда токи растут, а нагрев идет быстрее, чем кажется.
Почему берут
Берут, когда нужно штатно закрыть вопрос с качеством питания без “колхоза” из нескольких устройств. Плюс — привычный модульный формат ABB: в щите выглядит и обслуживается как нормальная часть автоматики, а не как временная заплатка.
Рекомендации по применению
Ставьте реле в цепь управления контактором нагрузки, а не “в силовую” — так проще и надежнее. Перед вводом в работу проверьте схему чередования фаз и корректность подключения контроля по каждой фазе: ошибки тут выглядят как “реле сломалось”, хотя проблема обычно в монтаже. Если оборудование чувствительное (насосы/компрессоры), имеет смысл предусмотреть отдельную индикацию аварии и понятный доступ к реле на двери щита — это экономит время при поиске причины остановки.
