Пускатель магнитный ABB AF09-30-10-13, катушка 100-250B AC/DC 4кВт 9А АС-3 (контактор)

Хит

1 вопрос

Артикул:

1SBL137001R1310

Обзор от AI

Производитель: ABB (АББ)

Контактор трехполюсный АВВ типа AF на 9 Ампер с универсальной цепью управления (AC, DC) на 100-250 Вольт

Ключевые характеристики

БрендABB

Номинальный ток (АС-3)9 A

Количество полюсов3

Количество НO доп. контактов1

Напряжение цепи управления100-250 В

Ток цепи управленияпеременный/постоянный

Все характеристики ›

Описание

Контактор трехполюсный АВВ типа AF на 9 Ампер с универсальной цепью управления (AC, DC) на 100-250 Вольт 1SBL137001R1310

Применяется для коммутации трёхфазных электродвигателей и силовых цепей общего назначения. Также можно использовать для решения множества других задач, разделения электрических цепей, коммутации конденсаторов и осветительных ламп.

Характеристики:

Номинальное напряжение - 690В.
Номинальное напряжение катушки - 100-250В~/=.
Силовые контакты - 3НО.
Дополнительные контакты - 1НО.
Номинальный ток цепи - 9А.
Номинальная мощность - 4кВт.
Максимальное сечение подключаемого провода - 6мм²
Размер - 45х86х77мм.
Масса - 0,27кг.

Характеристики

Бренд	ABB
Номинальный ток (АС-3)	9 A
Количество полюсов	3
Количество НO доп. контактов	1
Напряжение цепи управления	100-250 В
Ток цепи управления	переменный/постоянный

Классификация ETIM

ETIM

Количество вспомогат. нормально разомкнутых (НО) контактов1

Количество вспомогат. нормально замкнутых (НЗ) контактов0

Номин. раб. ток Ie при AC-3, 400 В9 А

Модульное исполнениеНет

Номин. напряжение питания цепи управления Us AC 50 Гц100...250 В

Номин. напряжение питания цепи управления Us постоян. тока DC100...250 В

Тип напряжения управленияПеременный ток (AC)/Постоянный ток (DC)

Номин. раб. ток Ie при AC-1, 400 В25 А

Количество нормально замкнутых (НЗ) силовых контактов0

Количество нормально разомкнутых (НО) силовых контактов3

Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

Обзор от AI

✦ Обзор от AI

* AI может допускать ошибки. Проверяйте важную информацию.

Пускатель магнитный ABB AF09-30-10-13 — универсальный контактор (магнитный пускатель) для надежного дистанционного управления электродвигателями и другими нагрузками. Модель рассчитана на коммутацию двигателей до 4 кВт в категории AC-3 и ток до 9 А. Особенность серии AF — широкодиапазонная катушка управления 100–250 В AC/DC, позволяющая использовать один и тот же аппарат в сетях переменного и постоянного тока без замены катушки.

Производитель: ABB
Артикул производителя: 1SBL137001R1310

Где используется

Пуск и останов электродвигателей в схемах управления и автоматизации (насосы, вентиляторы, компрессоры, конвейеры).
Управление нагревательными элементами, освещением и силовыми нагрузками через контактор.
Шкафы управления и распределительные щиты на промышленных и коммерческих объектах.
Системы с нестабильным или разным напряжением управления, где нужна универсальность по питанию катушки (AC и DC).
Цепи блокировок, сигнализации и вспомогательных команд через дополнительный контакт.

Основные характеристики

Тип устройства: контактор (магнитный пускатель)
Серия: ABB AF
Модель: AF09-30-10-13
Категория применения: AC-3
Номинальный ток (AC-3): 9 А
Мощность двигателя (AC-3): до 4 кВт
Катушка управления: 100–250 В AC/DC
Главные контакты: 3 нормально разомкнутых (3NO)
Вспомогательные контакты: 1 нормально разомкнутый (1NO)
Артикул производителя: 1SBL137001R1310
Бренд: ABB

Особенности и преимущества

Широкий диапазон питания катушки 100–250 В AC/DC — удобен при проектировании и обслуживании, снижает количество позиций на складе.
Стабильное срабатывание в системах с перепадами напряжения управления: повышает надежность работы схем.
Оптимален для двигательных нагрузок в режиме AC-3 (пуск/останов, рабочие токи двигателя).
Наличие вспомогательного контакта 1NO — для самоподхвата, сигнализации состояния, логики управления.
Качество и ресурс ABB — рассчитан на длительную эксплуатацию в щитовой автоматике.

Совместимость и применение в схемах

Используется совместно с тепловыми реле (для защиты двигателя от перегрузки) в составе магнитного пускателя.
Подходит для построения реверсивных схем (при использовании пары контакторов и механической/электрической блокировки).
Применим в цепях автоматизации с управлением от контроллеров, реле, кнопочных постов и датчиков (при соблюдении требований по напряжению катушки и токам).

Примечания по выбору

Ток и мощность указываются для определенной категории применения (здесь AC-3). Для других типов нагрузок параметры подбираются отдельно.
Перед монтажом проверьте соответствие напряжения цепи управления диапазону катушки 100–250 В AC/DC.
Для защиты двигателя рекомендуется использовать тепловое реле, подобранное по номинальному току двигателя.

Фото, видео и документы

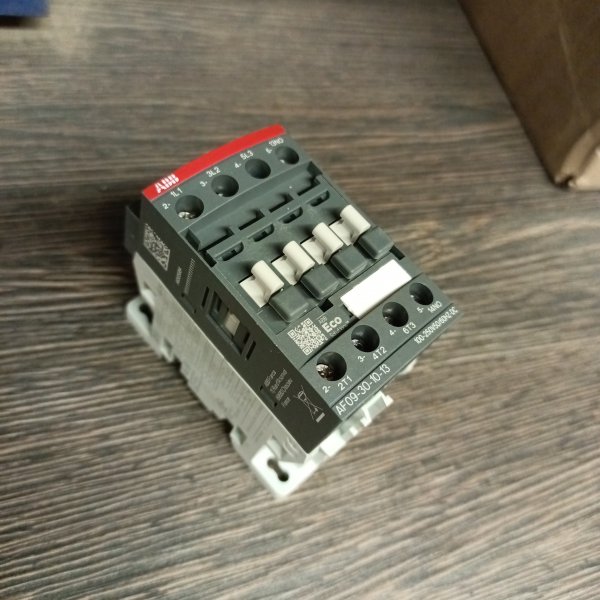

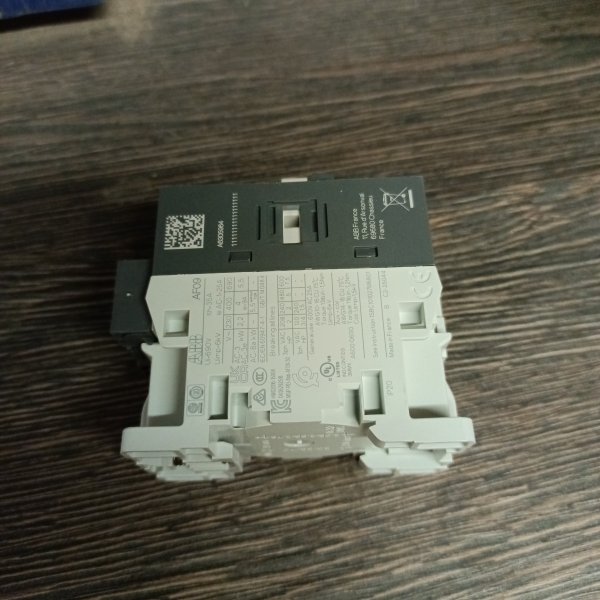

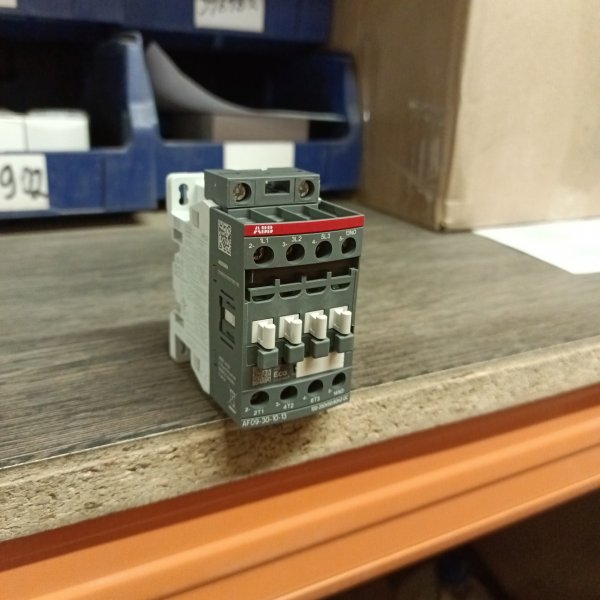

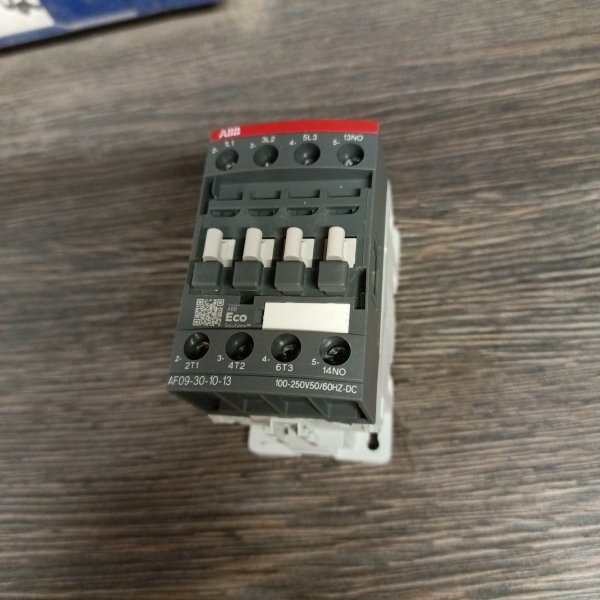

1SBL137001R1310 Пускатель магнитный ABB AF09-30-10-13, катушка 100-250B AC/DC 4кВт 9А АС-3 (контактор) фото 1
