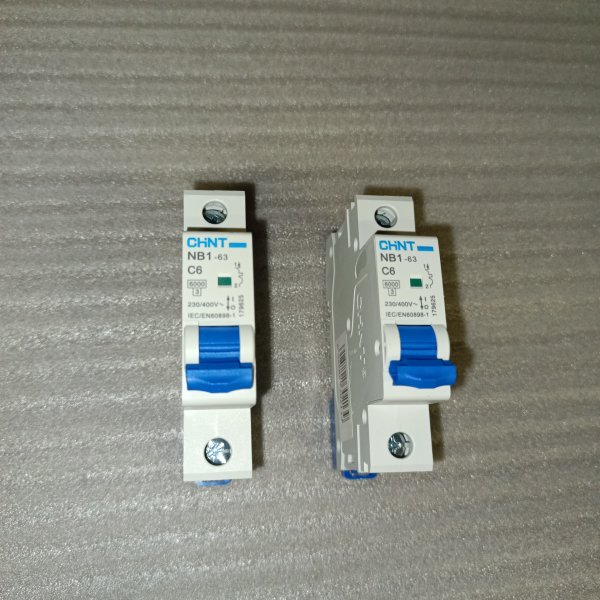

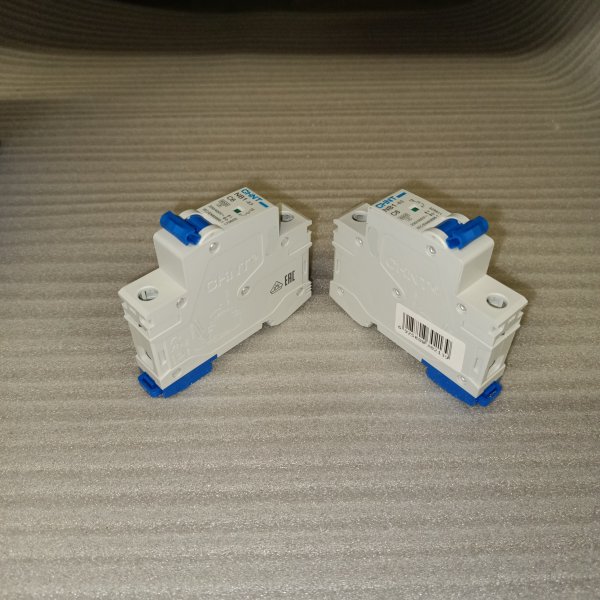

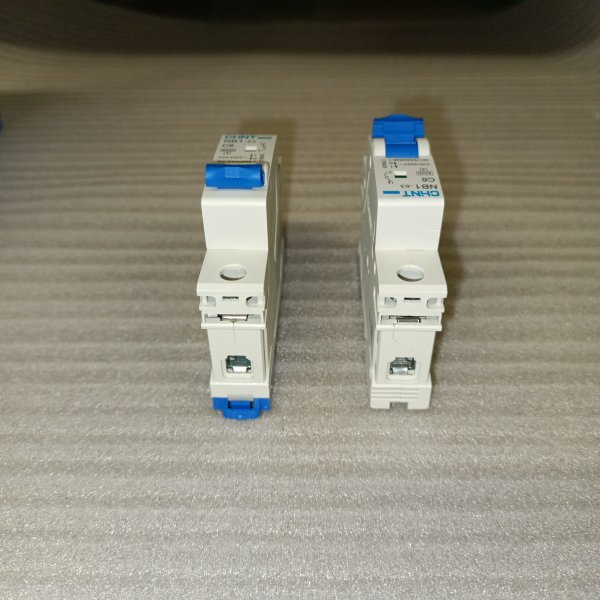

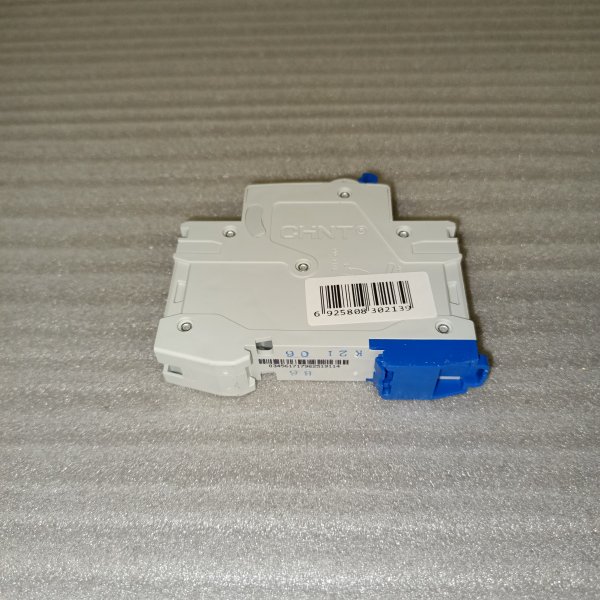

Модульный однополюсный электрический автомат переменного тока 6 Ампер, отключающая способность 6000А, Чинт NB1-63
Модульный электрический автомат однополюсный Чинт NB1-63 тип С 6 ампер 6 кА для защиты электрической цепи 179625
Автоматические выключатели переменного тока от компании Чинт серии NB1-63 имеют номинальный ток от 1 до 63 Ампер и устойчивость к короткому замыканию до 6 кА. Они обеспечивают защиту от перегрузки и короткого замыкания, могут быть также использованы для нечастого переключения цепи в обычных условиях. Выключатели изготовлены из высококачественных материалов и соответствуют международным стандартам качества и безопасности. Они имеют малый размер и легкий вес, что облегчает их установку и использование в различных электроустановках. Токоограничевающее устройство данной серии являются надежным и безопасным выбором для защиты электрических цепей переменного тока в различных промышленных и бытовых проектных решений.
Изделие не подходит для непосредственного запуска нагрузок с высокой индуктивностью и высокой емкостью, например, вентиляторов, электродвигателей, электрического нагревательного оборудования, конденсаторного шкафа и т. д.
- Технические характеристики:
- Номинальный ток: 6 А
- Номинальное напряжение переменного тока: 240 Вольт
- Характеристика термомагнитного расцепителя: С
- Количество полюсов: 1
- Номинальное импульсное выдерживаемое напряжение: 4 кВ
- Номинальная отключающая способность: 6 кА
- Номинальное напряжение изоляции: 500 Вольт
- Электрическая износостойкость: 4000 циклов
- Механическая износостойкость: 20000 циклов
- Степень защиты: IP20
- Категория загрязнения среды: 2
- Рабочая температура: от -35 до 70°C
- Размер: 18*86*78 мм
| Бренд | CHINT |
| Номинальный ток | 6 A |
| Количество полюсов | 1 |
| Характеристика срабатывания кривая тока | C |
| Отключающая способность | 6 кА |
| Количество модулей | 1 |
Модульный автоматический выключатель (автомат) EC000042
Выключатель автоматический модульный 1п C 6А 6кА NB1-63 (R) CHINT 179625
Тип устройства: автоматический выключатель, электрический автомат, пакетник
NB1-63 от Chint — это обычный «домовой» автомат на одну линию, когда нужно аккуратно и предсказуемо защитить проводку без сюрпризов. Номинал 6 А и характеристика C — рабочая связка для небольших нагрузок, где бывают кратковременные пусковые токи, но без тяжелой промышленной экзотики.
Чаще всего такой автомат ставят в квартирных и офисных щитах на отдельные маломощные цепи: освещение, вентиляцию, блоки питания, слаботочные шкафы с розеткой обслуживания, отдельные линии под небольшие приборы. Подходит и для дачных щитов, и для этажных распределительных — везде, где линия одна и важна понятная защита «по-человечески».
Ключевые параметры, чтобы не гадать:
- 1P — однополюсный, отключает фазный проводник.
- Номинальный ток 6 А — под линию, где нагрузка заведомо небольшая.
- Характеристика отключения C — держит кратковременные пусковые токи лучше, чем тип B.
- Отключающая способность 6 кА — уровень, который обычно и требуется для бытовых щитов (уточняйте по расчетному току КЗ в точке установки).
- Серия NB1-63, артикул производителя 179625.
Из практики: 6 ампер берут не «на всякий случай», а когда хотят защитить тонкую линию или конкретную ветку, не отдавая ее на милость более крупного автомата. Характеристика C помогает избежать лишних отключений на включении драйверов освещения, небольших насосов, вентиляторов и техники с импульсными блоками питания — при этом автомат остается чувствительным к реальным авариям.
Что он защищает и как это происходит: при перегрузке (когда ток долго выше нормы) срабатывает тепловой расцепитель — автомат отключится не мгновенно, а с выдержкой, чтобы кратковременные пики не мешали работе. При коротком замыкании работает электромагнитный расцепитель — отключение происходит быстро, чтобы не успела пострадать проводка и оборудование.
Почему берут NB1-63 на 6 А: удобно выделять отдельные «мелкие» линии, проще диагностировать щит (понятно, что выбило), и меньше риск, что при аварии в одной ветке потянет за собой соседние группы. Плюс 1P — типовой формат для большинства бытовых щитов, без усложнений.
Рекомендации по применению: подбирайте автомат не по прибору, а по линии — с учетом сечения кабеля, способа прокладки и расчетной нагрузки. Для сетей с сомнительными контактами и «плавающей» нагрузкой лучше не завышать номинал. Если есть вероятность большого тока КЗ (ввод рядом с ТП, короткие линии, мощный ввод), проверьте расчет — отключающая способность должна быть с запасом для вашей точки установки.
