Дифференциальный автомат Chint NB1L С16А 1P+N 30мА тип AC однофазный электромеханический 10кА 2м 203107

Если нужно закрыть вопрос и с автоматом, и с утечками в одной позиции на рейке — дифавтомат как раз про это. Chint NB1L в исполнении С16 на 30 мА — типовая «рабочая лошадка» для однофазных линий, когда хочется нормальной защиты без лишних усложнений.

Где применяется

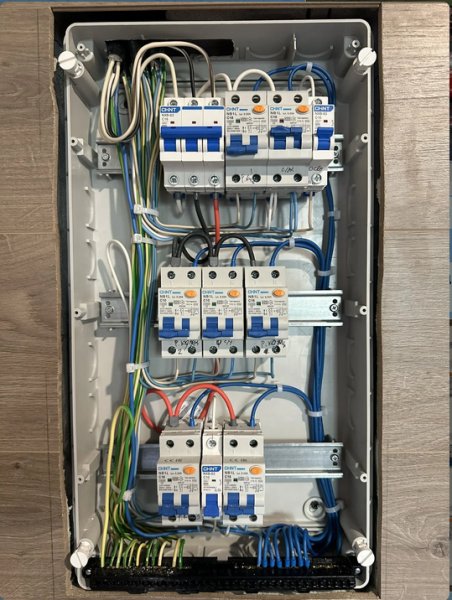

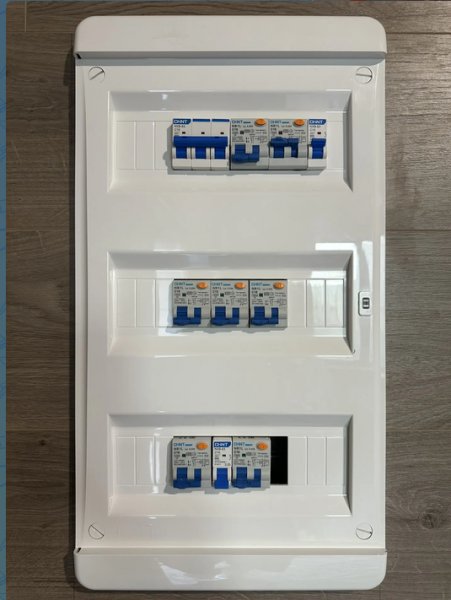

Чаще всего такой АВДТ ставят на отдельные группы в квартире или небольшом доме: розеточные линии, санузел, кухня, отдельная линия на стиральную машину или бойлер. Подходит и для небольших коммерческих помещений, где однофазная сеть и нужно держать под контролем и перегрузку, и утечку. Формат 1P+N удобен в бытовых щитах: фаза защищается и отключается по току, ноль коммутируется вместе с ней — меньше сюрпризов при обслуживании линии.

Ключевые характеристики

• Номинальный ток: 16 А
• Характеристика отключения по току: C (нормально переносит кратковременные пусковые токи бытовой техники)
• Чувствительность по утечке: 30 мА
• Тип по дифференциальному току: AC
• Полюсность: 1P+N, однофазный
• Исполнение: электромеханический
• Отключающая способность: 10 кА
• Ширина: 2 модуля
• Артикул производителя: 203107

Практические особенности
Электромеханика здесь — плюс в понятных сценариях эксплуатации: контроль утечки работает не «по настроению электроники», а по классической схеме, которая не так капризна к помехам и качеству питания. 2 модуля — это аккуратно по месту: в компактном щите легче собрать группы без борьбы за свободные слоты. Отключающая способность 10 кА дает запас по токам КЗ там, где ввод и сеть «жесткие» — например, в городских домах рядом с ТП.

Что защищает и как работает
По сути это два устройства в одном. Как автомат — отключит линию при перегрузке (когда ток долго выше нормы) и при коротком замыкании (резкий скачок тока). Как УЗО — сравнивает ток в фазе и нуле: если часть «утекает» через корпус, влажную стену или человека на землю, появляется разница, и при уровне порядка 30 мА аппарат отключает цепь. Тип AC рассчитан на утечки переменного синусоидального тока — это стандартный вариант для большинства простых бытовых нагрузок.

Почему берут
Берут, когда нужно закрыть одну линию «под ключ» и не разносить в щите автомат и УЗО по отдельности. Удобно и при поиске неисправностей: если линия проблемная, отключение видно сразу на одном аппарате. Плюс понятная связка параметров для обычной квартиры: C16 и 30 мА — частый рабочий набор под розетки и отдельные бытовые приборы.

Рекомендации по применению
Подбирайте дифавтомат под сечение кабеля и реальную нагрузку линии: 16 А обычно ставят там, где проводка и розеточная группа рассчитаны на этот ток. Если на линии много техники с импульсными блоками питания или частотным управлением, заранее проверьте, подходит ли тип AC по условиям проекта — иногда уместнее другой тип. После монтажа не ленитесь проверить кнопку «Тест» и подписать, какую группу он защищает: в щите это экономит время при любой дальнейшей работе.
