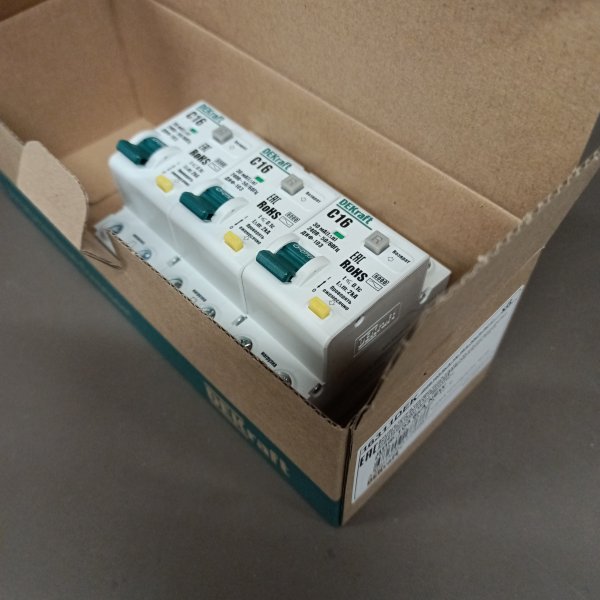

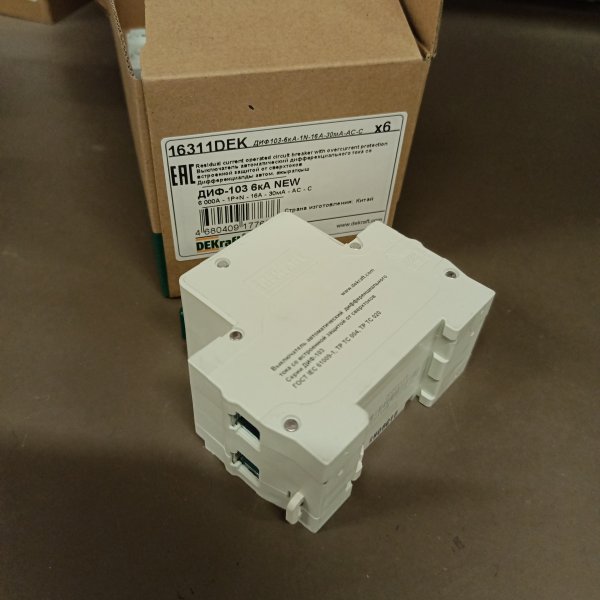

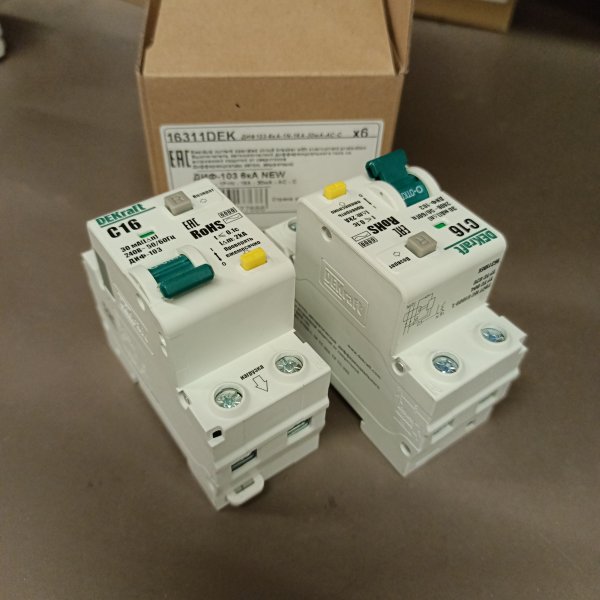

Автоматический выключатель дифференциального тока двухполюсный однофазный АВДТ Декрафт 16 ампер тип АС 30мА
Автоматический выключатель дифференциального тока двухполюсный однофазный АВДТ 16 ампер тип АС 30мА 16311DEK
Электронный дифференциальный автомат на 2 полюса закрывает защиту линии от перегрузки, короткого замыкания и тока утечки. Исполнение 1P+N, занимает 2 модуля. Работает в сети 220–230 В, номинал по току 16 А. Уставка по утечке 30 мА, тип АС. Характеристика отключения по току — кривая C. Отключающая способность 6 кА.
Ставят в квартирных и небольших распределительных щитах на однофазные группы, где нужна и автоматическая защита, и дифференциальная. Применяется на линиях с утечками переменного тока, срабатывает по 30 мА.
Монтируют на DIN-рейку в щите. Подключают фазу и нейтраль через клеммы 1P+N, чтобы через аппарат проходили оба проводника защищаемой линии. После срабатывания отключает фазный и нулевой провод.
| Бренд | DEKraft |
| Номинальный ток | 16 А |
| Ток утечки | 0,03A (30mA) |
| Тип тока утечки | AC |
| Характеристика срабатывания кривая тока | C |
| Отключающая способность | 6 kA |
| Количество полюсов | 2 |
| Напряжение | 220-230В |
| Количество модулей | 2 |
| Тип расцепителя | Электронный |
Дифавтомат — это как две защиты в одном модуле: автомат от перегрузки/короткого замыкания и УЗО от утечки тока. DEKraft ДИФ-103 New в исполнении 1P+N — типовой рабочий вариант для однофазных линий, когда нужно закрыть вопрос безопасности «под ключ» без лишней сборки в щите.
Чаще всего такие аппараты ставят на отдельные группы в квартире или доме: розеточные линии, влажные зоны, отдельные потребители, которые хочется контролировать отдельно. Удобно, когда вы делите щит на понятные ветки и хотите, чтобы при проблеме отключалась только конкретная линия, а не весь ввод. Подходит и для небольших коммерческих помещений — там, где питание однофазное и важна защита людей от поражения током.
Ключевые параметры модели:
- номинальный ток: 16 А (маркировка C16);
- чувствительность по утечке: 30 мА;
- тип дифференциальной защиты: AC;
- полюсность: 1P+N;
- отключающая способность: 6 кА;
- исполнение: электронный;
- серия: ДИФ-103 New;
- артикул производителя: 16311DEK.
Формат 1P+N практичен в щите: фазу аппарат коммутирует, нейтраль проходит через контроль дифференциального тока — так устройство корректно «видит» утечки и отключает линию. По характеристике “C” это нормальный выбор для большинства бытовых нагрузок: освещение, розетки, обычная техника, без выраженных больших пусковых токов.
По сути работы всё просто. При перегрузке (например, когда на линию повесили больше, чем она рассчитана) срабатывает тепловой расцепитель. При коротком замыкании — электромагнитный, отключение происходит быстро. А когда появляется утечка на землю/корпус (повреждение изоляции, влажность, пробой в приборе) дифференциальная часть сравнивает токи в фазе и нуле: пошла «разница» — значит часть тока уходит не туда, и аппарат отключает питание. Чувствительность 30 мА — типовой уровень для защиты человека.
Почему берут именно такой формат: один модуль устройства закрывает сразу два вида аварий, схема в щите получается проще и понятнее, а диагностика быстрее — отключилась конкретная ветка, значит искать проблему легче. Отключающая способность 6 кА — стандартный запас для большинства городских сетей и типовых квартирных щитов.
Рекомендации по применению: подбирайте дифавтомат под сечение кабеля и реальную нагрузку линии, а не «с запасом по току». Тип AC рассчитан на переменные утечки — для линий с оборудованием, где возможны пульсирующие утечки, обычно выбирают тип A (это важно уточнить по нагрузке). После монтажа проверьте работу кнопкой “Тест” и периодически повторяйте проверку в эксплуатации; если аппарат начал отключаться без явной причины — сначала исключите повреждение кабеля и неисправность подключенной техники.
