Четырехполюсный АВР 63 Ампера с кривой D, 10кА, Чинт серия NXZB
Четырехполюсный АВР 63 Ампера с кривой D, 10кА, Чинт серия NXZB 171633
В трехфазных сетях переменного тока с частотой 50 Гц и номинальным напряжением до 400 В, а также при номинальном токе до 63 А используются устройства автоматического ввода резерва (АВР) серии NXZB. Они предназначены для обеспечения непрерывного питания подключенного оборудования путем автоматического переключения одной или нескольких цепей нагрузки с одного источника питания на другой.
Устройства АВР серии NXZB обладают способностью мониторинга электрических параметров сети, таких как напряжение, частота и ток, и определяют возможные сбои в основном источнике питания. При обнаружении сбоя АВР автоматически переключает нагрузку на резервный источник питания, обеспечивая непрерывную работу системы.
Они также имеют функцию автоматического восстановления, которая переключает нагрузку обратно на основной источник питания, когда сбой устранен и его работа восстановлена. Это позволяет обеспечить непрерывное электропитание и минимизировать простои оборудования.
Устройства АВР серии NXZB представляют собой надежные и эффективные средства управления электропитанием в трехфазных сетях переменного тока. Они нашли широкое применение в различных отраслях, где непрерывность питания критически важна, например, в медицинских учреждениях, финансовых учреждениях и серверных центрах, где даже кратковременный перерыв электропитания может привести к серьезным последствиям.
Характеристики:| Номинальный ток | 63 А |
| Бренд | CHINT |
| Отключающая способность | 10 кА |
| Количество полюсов | 4 |
Распределитель в сборе с силовым (автоматическим) выключателем EC002283

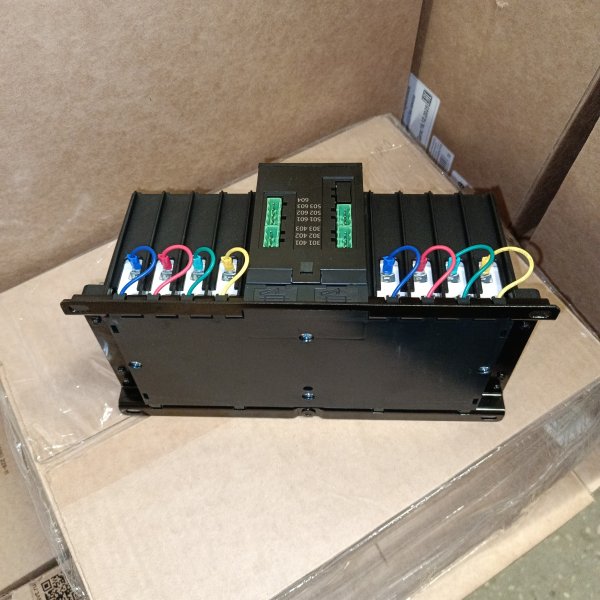

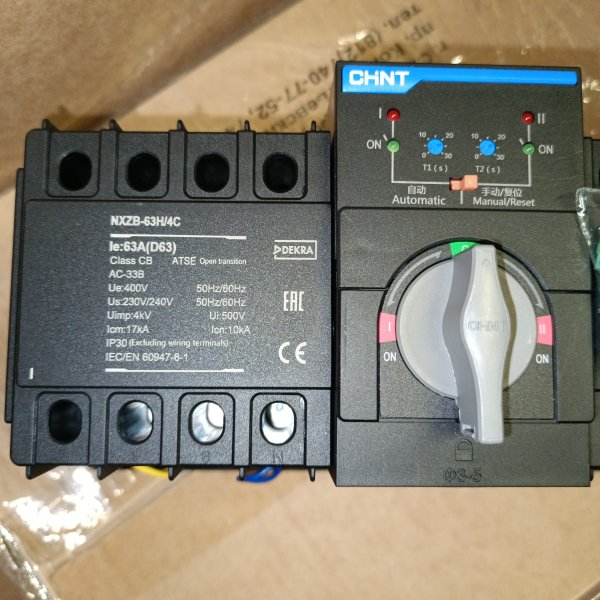

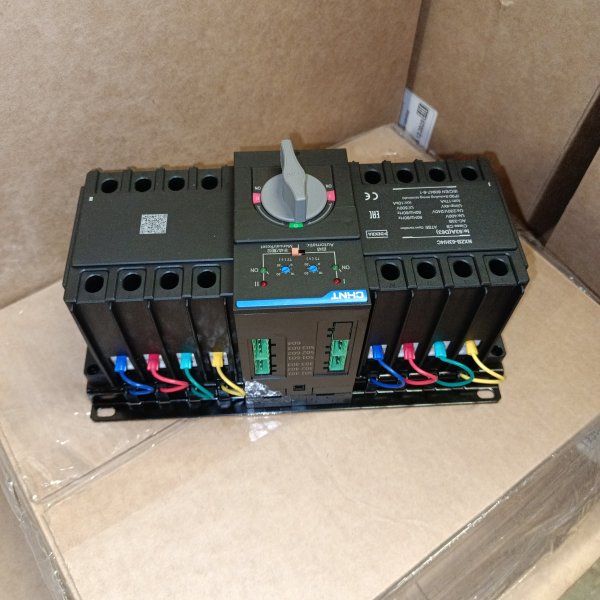

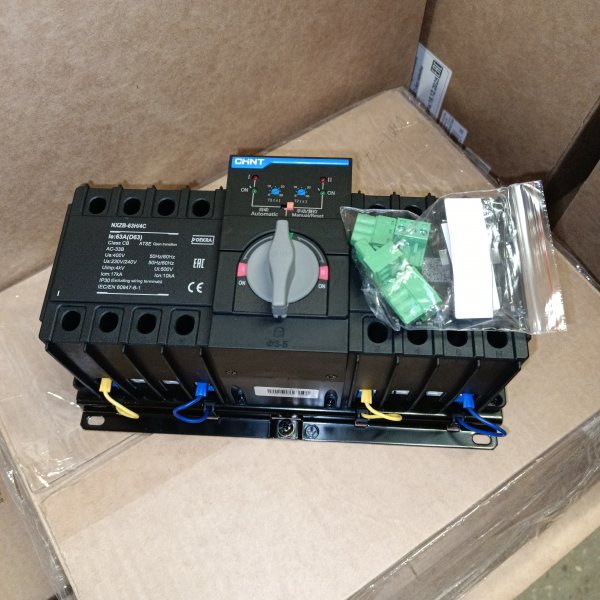

Устройство автоматического ввода резерва АВР 63А NXZB-63H/4C D63 (R) CHINT 171633
Когда питание «моргает» или пропадает совсем, время на ручные переключения обычно нет. Chint NXZB-63H/4C — компактный автоматический ввод резерва на 4 полюса, который сам перекидывает нагрузку на резервный источник и возвращает обратно, когда основная линия приходит в норму.
Чаще всего такие АВР ставят там, где есть два ввода: основная сеть и резерв (второй ввод, генератор через коммутирующее устройство, отдельная линия от другого щита). Подходит для частных домов с электрокотлом и насосами, небольших коммерческих помещений, серверных и узлов связи «на минималках», а также для щитов с трёхфазной нагрузкой, где важно переключать сразу все проводники, включая нейтраль.
Ключевые параметры, чтобы понимать, что вы берёте:
- серия/модель: NXZB-63H/4C;
- номинальный ток: 63 А;
- 4 полюса (4П);
- характеристика отключения: D (D63);
- отключающая способность: 10 кА;
- артикул производителя: 171633.
Практические особенности в работе — в том, что устройство рассчитано на нормальные «силовые» нагрузки, а не только на свет. Характеристика D — это история про повышенные пусковые токи: двигатели, компрессоры, насосы, станки, мощные блоки питания. В быту это полезно там, где при старте оборудования обычный автомат может срабатывать «на ровном месте». Четырёхполюсное исполнение удобно для трёхфазных схем: переключение происходит по всем линиям одновременно, а нейтраль не остаётся «висеть» отдельной перемычкой.
Что он защищает и как ведёт себя: по сути здесь два важных слоя. Первый — автоматическая коммутация ввода/резерва: при потере питания на основном вводе устройство переводит нагрузку на резерв, а при восстановлении — возвращает обратно. Второй — функции автоматического выключателя с указанной характеристикой и отключающей способностью: при коротком замыкании и серьёзных перегрузках он отключит линию так же, как обычный силовой автомат. 10 кА по отключающей способности — это запас для реальных щитов, где токи КЗ могут быть ощутимыми, особенно ближе к вводному оборудованию.
Почему его берут: когда нужно простое и понятное решение «два ввода без плясок» в одном корпусе, с током 63 А и нормальной стойкостью к аварийным режимам. Плюс D-характеристика часто выручает на нагрузках с пусковыми токами — меньше ложных отключений при запуске техники.
Рекомендации по применению: перед выбором проверьте, что 63 А соответствует вашей линии и сечению кабеля, а также что схема резервирования у вас действительно корректная (основной и резервный ввод должны быть согласованы по фазировке и нейтрали). Если резерв — генератор, обязательно продумайте логику запуска/остановки и допустимую нагрузку: АВР переключит, но «переваривать» перегруз генератора он не обязан. Монтаж и проверку переключения лучше делать с нормальными измерениями и тестом под нагрузкой — на АВР ошибки обычно всплывают не сразу, а в самый неподходящий момент.
