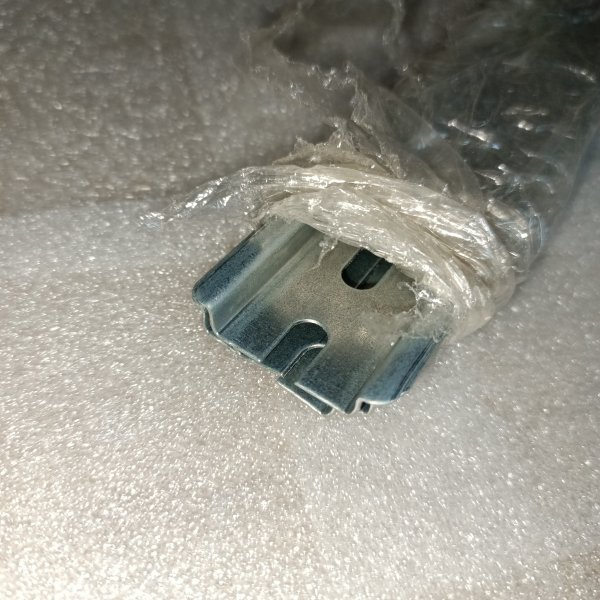

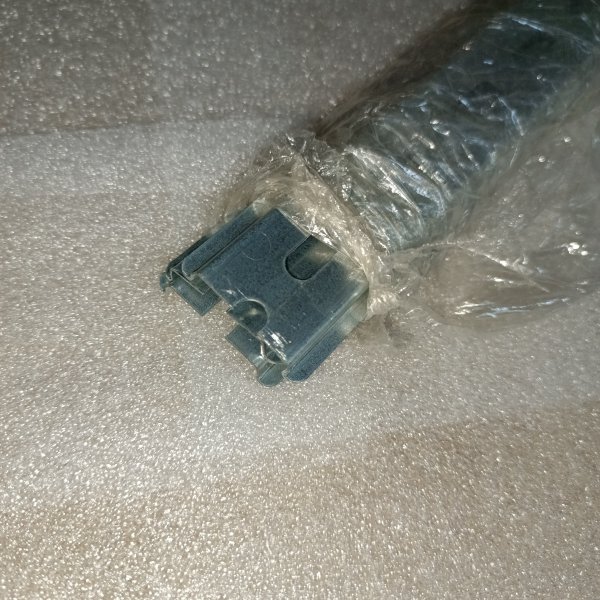

DIN-рейка Generica 100 см перфорированная оцинкованная 7,5x35 мм YDN10-0100

DIN-рейка — штука простая, но от нее зависит, насколько аккуратно и без нервов соберется щит. Перфорированная оцинкованная рейка IEK на 100 см (7,5×35 мм) — рабочий вариант, когда нужно надежное основание под модульку и нормальный монтаж с креплением без «танцев» с разметкой.

В жизни ее ставят в квартирных и этажных щитах, в распределительных шкафах на объектах, в автоматиках для вентиляции, насосов, небольших станков — везде, где оборудование рассчитано на установку на стандартную DIN-рейку. Подходит и для нового монтажа, и для переделок: когда щит уже живой, а добавить пару модулей или перекинуть компоновку нужно быстро и аккуратно.

Что важно по характеристикам:

• Длина: 1000 мм — удобно резать в размер под конкретный корпус или монтажную панель.
• Профиль: 7,5×35 мм — типовой размер под большинство модульных аппаратов.

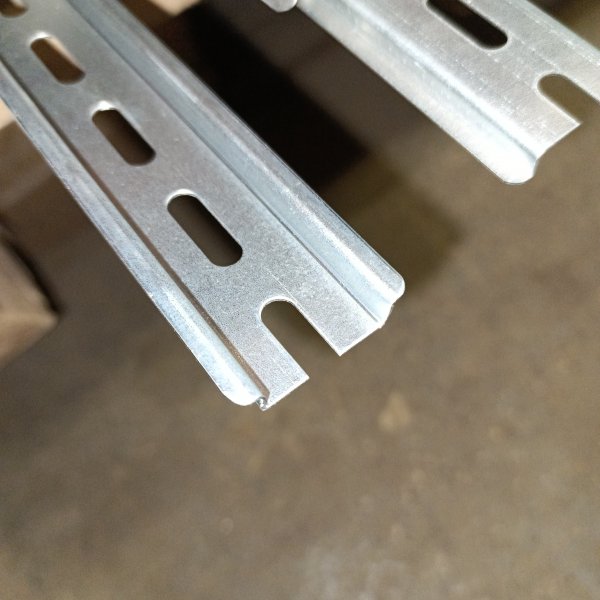

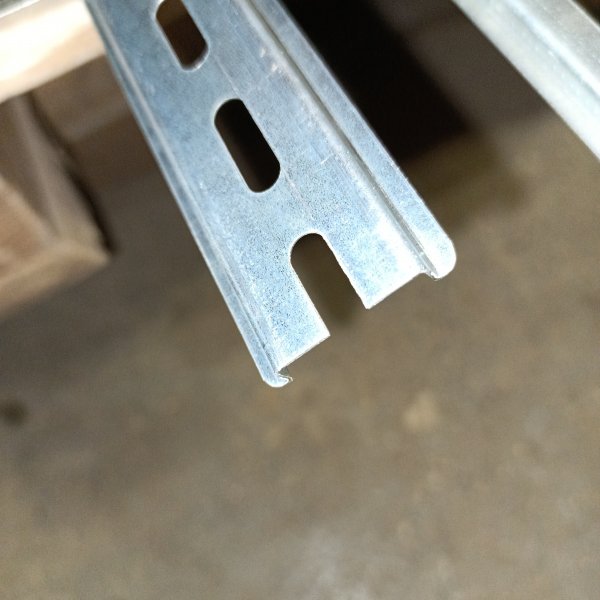

• Исполнение: перфорированная — крепеж встает по месту, без предварительного сверления.
• Покрытие: оцинковка — спокойнее переносит влажные помещения и «пыльные» щитовые условия.
• Артикул производителя: IEK YDN10-0100.

Перфорация здесь — не просто «дырки для галочки». На практике она экономит время: можно прихватить рейку саморезами/винтами там, где реально нужно, подстроиться под ребра корпуса, стойки, технологические вырезы. При сборке щитов это особенно заметно, когда монтаж идет потоком: меньше разметки, меньше сверловки, меньше шансов промахнуться по центрам. Оцинкованная поверхность обычно лучше переживает мелкие механические воздействия при монтаже (когда где-то задел отверткой или аппаратом), чем голый металл, и не так быстро «цветет» в сырых местах.

По работе все привычно: рейка крепится к монтажной панели или корпусу, а модульные устройства защелкиваются на профиль. Пружинная лапка автомата/УЗО/реле цепляется за кромку рейки и держит аппарат, чтобы тот не гулял от вибрации или при затяжке клемм. Если нужно снять устройство — отводите фиксатор и аккуратно выводите корпус с рейки, не раскручивая полщитка. Сама рейка ничего «не защищает» в смысле электрических характеристик, но она отвечает за механику: правильная фиксация оборудования и порядок внутри шкафа напрямую влияют на надежность — меньше шансов, что что-то отойдет, перекосится или начнет давить на проводку.

Почему эту рейку обычно берут: размер стандартный — подходит к большинству модульных аппаратов; длина метр — удобно под типовые корпуса и дает запас на подрезку; перфорация ускоряет монтаж и помогает, когда посадочные места не идеальны; оцинковка практичнее в реальных условиях щита, где есть перепады температуры, пыль и периодическая влажность.

Рекомендации по применению: перед установкой примерьте рейку в корпусе и сразу отметьте линию реза — удобнее подгонять по месту, чем потом «ловить» зазоры. Резать лучше ножовкой по металлу или отрезным кругом, после — снять заусенцы, чтобы не повредить изоляцию проводов при укладке. Крепеж ставьте так, чтобы рейка не «играла» при защелкивании аппаратов: если шкаф широкий, разумнее добавить точек фиксации по длине. И не забывайте про логику компоновки: оставляйте место под шинные соединители/гребенки и под нормальные радиусы изгиба проводов — сборка будет и красивее, и обслуживать проще.
