Трехфазный выключатель-разъединитель предохранитель 160А

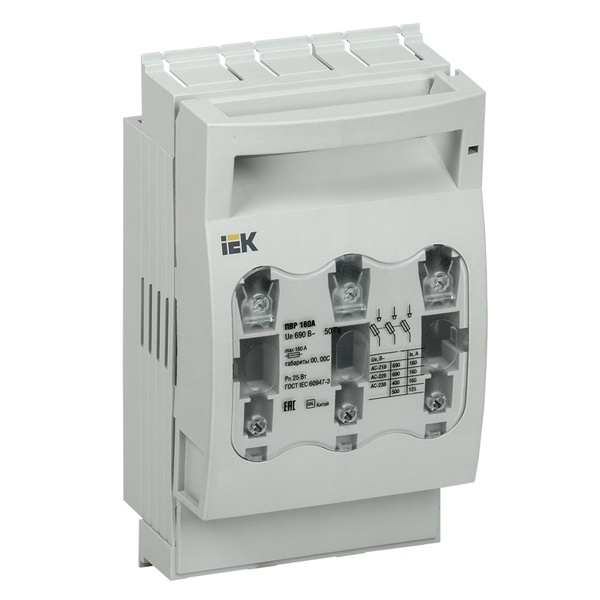

Трехфазный выключатель-разъединитель предохранитель 160А SRP-10-3-160
Предохранители-выключатели-разъединители (ПВР) предназначены для неавтоматической коммутации и защиты электрических цепей переменного тока от токов перегрузки и короткого замыкания. Они применяются в установках с номинальным напряжением до 690 В и частотой 50 Гц.
ПВР выполняют сразу несколько функций:
Благодаря совмещению функций предохранителя, выключателя и разъединителя, ПВР позволяют сократить количество устанавливаемого оборудования, повысить надежность и упростить эксплуатацию электрических систем.
- Характеристики:
- Количество полюсов - 3
- Номинальный ток - 160 А
- Защита - Ножевой предохранитель
- С прозрачной крышкой - Да
- Степень защиты - IP30
- Материал корпуса - Пластик
- Отключение нейтрали - Нет
- Возможно расширение - Нет
- Номинальное рабочее напряжение - 690 В
| Бренд | IEK |
| Формат предохранителя | Ножевые предохранители |
| Габарит | 00С |
| Габарит | 00 |
| Номинальный ток | 160 А |
| Держатели предохранителей | Три полюса |
Это тот самый аппарат, который ставят на вводе, когда нужно не просто «отключить», а сделать это нормально: с понятным разрывом цепи и возможностью работать с предохранителями. Предохранитель-выключатель-разъединитель на 160 А от IEK — рабочая вещь для силовых линий, где счет идет не на «лишь бы включалось», а на обслуживаемость и предсказуемое поведение при аварии.
Вживую такие устройства чаще всего встречаются во вводно-распределительных щитах, щитах учета, на отходящих линиях к оборудованию, в шкафах управления и распределения в небольших и средних объектах. Его берут туда, где линия должна отключаться под контролем, а защита от коротких замыканий и перегрузок реализуется плавкими вставками: удобно и для эксплуатации, и для сервисных работ.
Ключевые характеристики, на которые обычно смотрят:
- Номинальный ток: 160 А.
- Исполнение: предохранитель-выключатель-разъединитель.
- Бренд: IEK.
- Артикул производителя: SRP-10-3-160.
Практический смысл такого формата в том, что это не «просто держатель предохранителей». Здесь есть функция выключателя и разъединителя: можно вывести линию в безопасное состояние перед работами, а не надеяться на условное «выключено где-то в щите». Для электрика это экономит время на обслуживании: доступ к предохранителям организован через сам аппарат, и порядок действий понятный — отключил, проверил отсутствие напряжения, заменил вставку, включил.
По работе все просто. В нормальном режиме ток идет через плавкие вставки. Если случается авария (обычно речь про короткое замыкание или длительную перегрузку в пределах характеристик предохранителей), вставка перегорает и разрывает цепь — быстрый и надежный принцип, который хорошо переносит большие токи КЗ при правильном подборе. А встроенная коммутация дает возможность штатно обесточить линию без «танцев» с клеммами и вынужденным снятием проводов.
Почему такие аппараты берут в щиты: понятная логика обслуживания, честный видимый разрыв цепи, ремонтопригодность и простая диагностика по предохранителям. Плюс удобно разделять задачи: аппарат отвечает за отключение и разъединение, а характеристики защиты задаются выбранными вставками.
Рекомендации по применению: подбирайте предохранители по току и по отключающей способности под конкретную сеть и расчетный ток короткого замыкания. На вводе и на силовых отходящих линиях закладывайте нормальный запас по нагреву в клеммах и по сечению проводников. При замене вставок не «усиливайте» номинал на глаз — лучше один раз пересчитать нагрузку, чем потом искать, где поплыл контакт или почему не отработала защита.
