Стрелочный измерительный прибор силы тока на DIN рейку, 200/5А, ТДМ А45Д

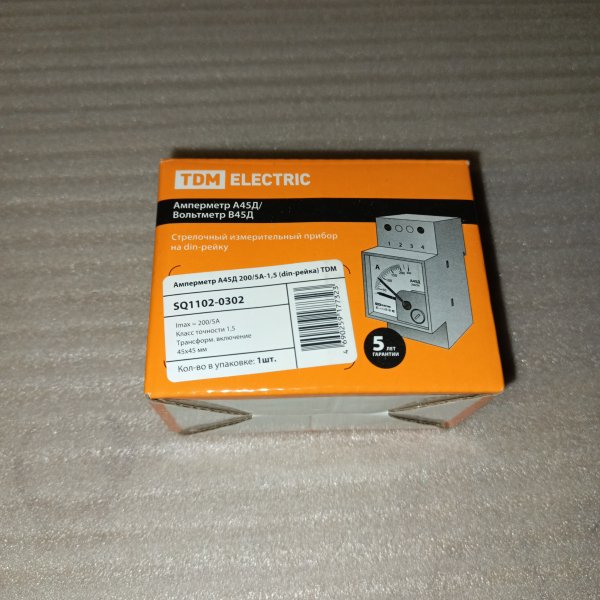

Стрелочный измерительный прибор силы тока на DIN рейку, 200/5А, ТДМ А45Д SQ1102-0302
Амперметр серии А45Д торговой марки ТДМ - это электрический прибор, который используется для измерения силы тока в электрических цепях переменного тока. Он имеет компактный и удобный дизайн, который позволяет легко установить его на DIN-рейку в электрощитовой. Прибор имеет широкий диапазон измерения тока, который может быть настроен на определенную величину для точного измерения. Он также имеет высокую точность измерений, что делает его полезным для многих приложений в промышленности и электротехнике.
Дополнительные функции включают в себя возможность установки предупредительной зоны, которая уведомляет оператора, если ток превышает определенный уровень. Амперметр также имеет легко читаемую цифровую шкалу, которая показывает измеряемое значение тока. Установка на DIN-рейке имеет высокую надежность и долговечность, что делает его идеальным для использования во многих приложениях. Он также имеет защиту от перегрузки, что предотвращает повреждение прибора в случае превышения предела измерений.
- Характеристики:
- Ток/напряжение: 200/5 А
- Включение: трансформаторное
- Класс точности: 1,5
- Размер: 87*45*65 мм
- Тип монтажа: DIN рейка
- Степень защиты: IP20
| Вид индикации | Аналоговый |
| Бренд | TDM Electric |
| Тип цепи | однофазная |
| Место установки | Монтажная плата |
| Тип прибора | Амперметр |
| Класс точности | 1,5 |
Амперметр для установки в щит EC002292

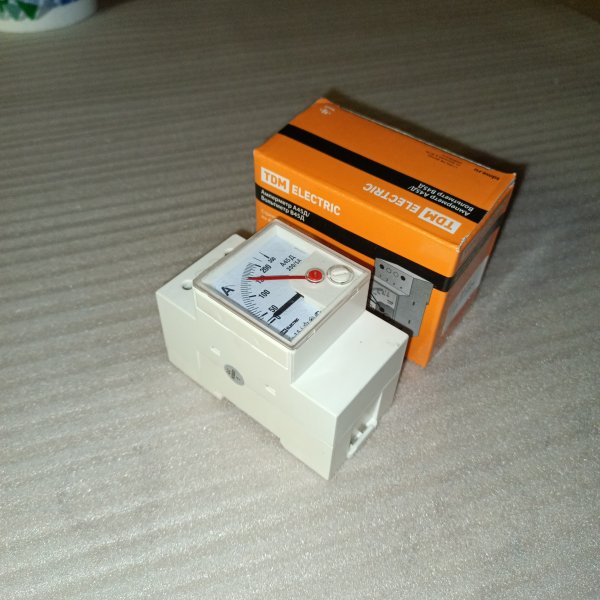

Амперметр TDM А45Д 200/5А-1,5 — это щитовой прибор для тех случаев, когда ток в линии хочется видеть не «примерно», а глазами на шкале. Ставится аккуратно на DIN-рейку, читается с первого взгляда и не требует вокруг себя сложной обвязки.
По опыту такие амперметры чаще всего ставят в вводно-распределительных щитах, шкафах управления и автоматизации, на насосных, вентиляции, в котельных и любых узлах, где нужно контролировать нагрузку по фазам и вовремя заметить перекос или перегруз. Особенно удобно, когда оборудование работает рывками: по стрелке хорошо видно, как меняется ток при пусках и под нагрузкой.
Ключевые параметры, на которые здесь ориентируются:
- тип: аналоговый амперметр (стрелочный),
- установка: на DIN-рейку,
- включение: через трансформатор тока с вторичкой 5 А,
- шкала: 0–200 А при ТТ 200/5 А,
- класс точности: 1,5,
- артикул производителя: SQ1102-0302.
Практический плюс DIN-формата в том, что прибор становится в щите так же просто, как модульный автомат: не нужно вырезать окно в двери под панельник и подгонять крепеж. Для наладки и эксплуатации стрелочная индикация тоже часто удобнее цифр — видно не только значение, но и характер нагрузки: ползет вверх, «гуляет», держится ровно.
Работает прибор по стандартной схеме для измерения больших токов: через сам амперметр силовую линию не пропускают. Ток снимается трансформатором тока 200/5 А, а амперметр подключается к его вторичной обмотке на 5 А и показывает значение на шкале до 200 А. Такой подход безопаснее для измерителя и позволяет ставить прибор даже на достаточно мощные линии, где напрямую мерить ток нецелесообразно.
Почему берут именно такие амперметры: они дают понятный визуальный контроль нагрузки без лишней электроники, нормально подходят для щитов с модульной компоновкой и не заставляют усложнять монтаж. Класс точности 1,5 — это рабочий вариант для эксплуатационного контроля, когда важно понимать режим, а не вести лабораторные измерения.
Рекомендации по применению: подбирайте трансформатор тока с вторичкой 5 А и первичным током под вашу линию (в данном случае — 200 А, если хотите работать «в верх шкалы»). Соблюдайте полярность выводов ТТ (S1/S2), иначе стрелка может «пойти» не в ту сторону. Вторичку трансформатора тока никогда не оставляйте разомкнутой под нагрузкой — при обслуживании используйте перемычку/клемму короткого замыкания. Подключение и пусконаладку лучше делать при снятом напряжении и по схеме вашего щита.
