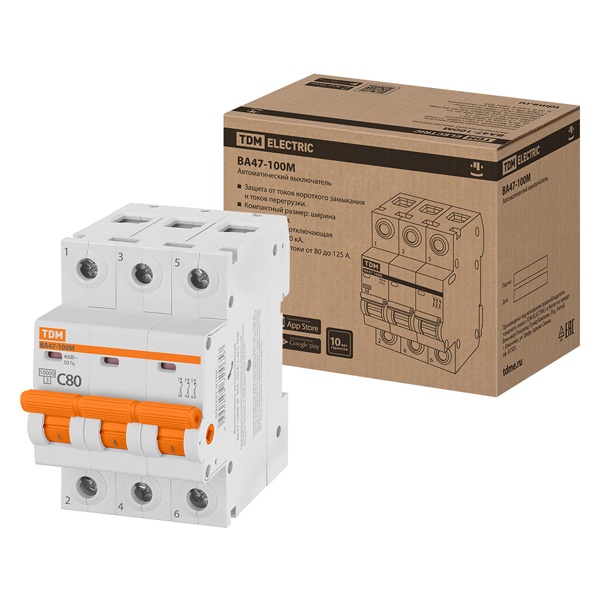

Выключатель автоматический TDM ВА47-100М 3Р С80А 10кА 3 модуля SQ0207-0106

Трехполюсный электрический автомат ВА47-100М ТДМ, номинальный ток 80 ампер уставка С SQ0207-0106

Автоматические выключатели широко применяются в электроустановках для обеспечения безопасности и надежности электрических цепей и оборудования. В случае перегрузки или короткого замыкания они автоматически отключают электрическую цепь, предотвращая повреждение оборудования и предупреждая возможные пожары или аварии.

Назначение:
• Проведение тока в нормальном режиме.
• Защита токов короткого замыкания и токов перегрузки.
• Оперативное включение и выключение электрических цепей.

Применение:
• Вводно-распределительные устройства бытовых и промышленных электроустановок.

Время-токовые характеристики отключения
• Выбор время-токовой характеристики отключения в зависимости от нагрузки:
  - Характеристика C (срабатывание в зоне свыше 5-10 In) – групповые цепи и бытовые нагрузки с умеренными пусковыми токами: электроприборы, освещение, промышленное оборудование.

Конструкция:
• Конструкция выключателя предусматривает два типа защиты от перегрузки и короткого замыкания, что существенно повышает защищенность распределительных и групповых цепей.
• Антипригарная пластина защищает корпус аппарата от прогорания при коротких замыканиях.
• Механизм моментного включения позволяет исключить возможность "плавного" смыкания силовых контактов при взведении рукоятки управления, что существенно продлевает срок службы контактов.
• Контактные группы снабжены серебряными вставками для увеличения износоустойчивости и снижения переходного сопротивления и тепловых потерь.
• Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертки. Это обеспечивает необходимое усилие при затяжке.

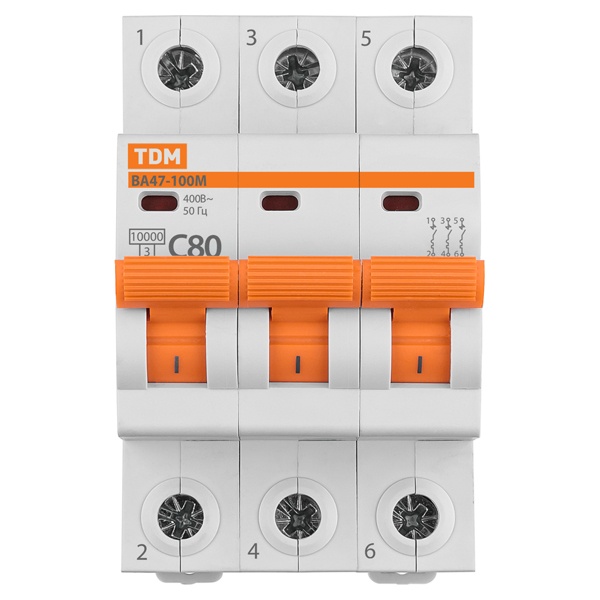

• На лицевой панели расположен механический индикатор положения контактов (включено/отключено).
• Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
• Конструкция клеммных зажимов позволяет исключить случайное прикосновение к токоведущим частям.
• Выключатели ВА47-100М могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы без нарушения работоспособности.

Характеристики:
• Количество полюсов - 3
• Номинальное рабочее напряжение переменного тока - 230/400В
• Номинальная частота - 50 Гц
• Номинальный ток - 80 A
• Номинальная отключающая способность - 10кA
• Характеристика срабатывания от сверхтоков - тип C
• Степень защиты по ГОСТ 14254-96 - IР20
• Максимальное сечение подключаемых проводников - 35 мм²
• Климатическое исполнение и категория размещения по ГОСТ 15150-69 - УХЛ4
• Диапазон рабочих температур - от –40 до +50°С
