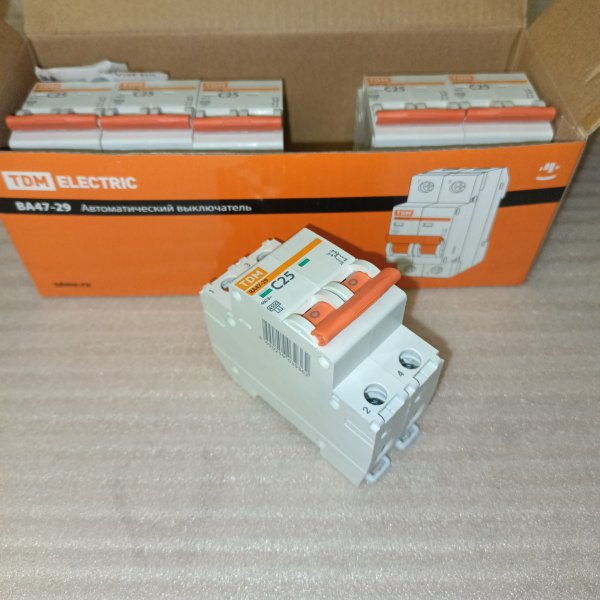

Модульный электрический автомат двухполюсный ТДМ тип С 4,5 кА 25 ампер для защиты электрической цепи
Модульный электрический автомат двухполюсный ТДМ тип С 4,5 кА 25 ампер для защиты электрической цепи SQ0206-0095
Автоматический выключатель ВА47-29 - это электрическое устройство, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Он обеспечивает автоматическое отключение электрической цепи в случае возникновения нештатных условий, таких как избыточный ток или короткое замыкание, с целью предотвращения повреждения оборудования, пожара или других аварийных ситуаций.
- Назначение:
- Проведение тока в нормальном режиме.
- Защита токов короткого замыкания и токов перегрузки.
- Оперативное включение и выключение электрических цепей.
- Применение:
- Вводно-распределительные устройства жилых и общественных зданий.
- Отдельные потребители электроэнергии и прочие.
- Время-токовые характеристики отключения
- Выбор время-токовой характеристики отключения в зависимости от нагрузки:
- Характеристика C (срабатывание в зоне свыше 5-10 In) – групповые цепи и бытовые нагрузки с умеренными пусковыми токами: электроприборы, освещение, промышленное оборудование.
- Конструкция:
- Конструкция выключателя предусматривает два типа защиты от перегрузки и короткого замыкания, что существенно повышает защищенность распределительных и групповых цепей.
- Антипригарная пластина защищает корпус аппарата от прогорания при коротких замыканиях.
- Контактные группы снабжены серебряными вставками для увеличения износоустойчивости и снижения переходного сопротивления и тепловых потерь.

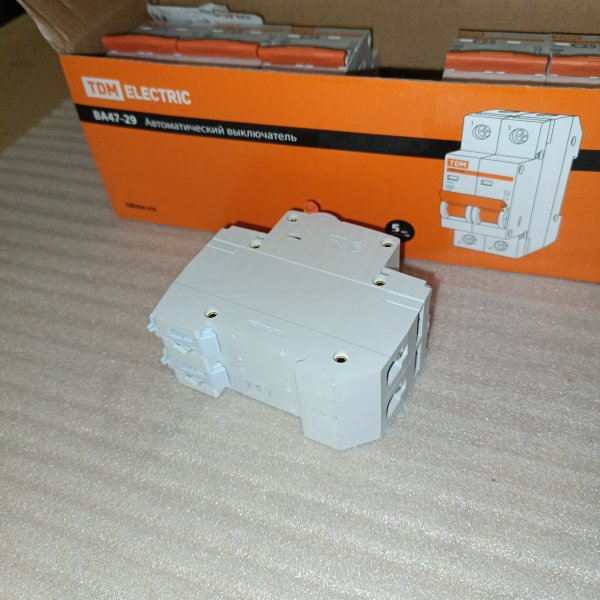

- Наличие шести заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при затягивании клеммных винтов.
- На лицевой панели расположен механический индикатор положения контактов (включено/отключено).
- Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
- Конструкция клеммных зажимов позволяет исключить случайное прикосновение к токоведущим частям.
- Ширина модуля составляет 17,5 мм. Это позволяет устанавливать автоматы в щитки, рассчитанные как на ширину модуля 18 мм, так и на 17,5 мм
- Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы без нарушения работоспособности автомата.
| Количество полюсов | 2 |
| Номинальное рабочее напряжение переменного тока Ue | 230/400 |
| Номинальное рабочее напряжение постоянного тока на oдин полюс, не более, B | 48 |
| Номинальная частота, Гц | 50 |
| Номинальный ток In, A | 25 |
| Номинальная отключающая способность Inc, A | 4500 |
| Характеристика срабатывания от сверхтоков, тип | C |
| Механическая износостойкость, циклов B/О, не менее | 20 000 |
| Электрическая изноcoстойкость, циклов B/О, не менее | 6000 |
| Степень защиты по ГОСТ 14254-96 | IР20 |
| Максимальное сечение подключаемых проводников, мм2 | 25 – для многожильного проводника, 35 – для одножильного проводника |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 |
| Режим работы | продолжительный |
| Масса одного полюса, не более, кг | 0,11 |
Описание от производителя:
Назначение:
Проведение тока в нормальном режиме. Отключение тока при протекании токов утечки на землю. Оперативное включение и выключение электрических цепей.
Применение:
Вводно-распределительные устройства для жилых и общественных зданий.
Преимущества:
Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно). На лицевой панели реализован механический индикатор положения контактов (включено/отключено), Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы. Ширина модуля 17,5 мм. Наличие двойного одновременного подключения. Шина и проводник значительно расширяет диапазон возможных схемных решений.
Материалы:
Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
Упаковка:

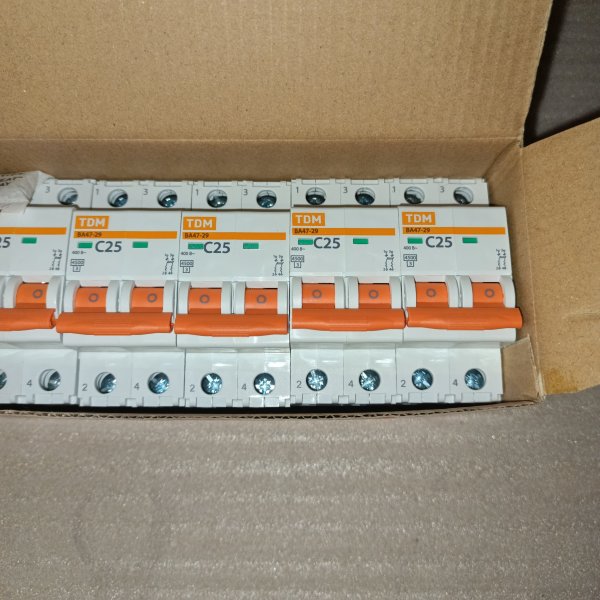

Групповая упаковка ВА47- 29 1Р по 12 шт. ВА47-29 2Р по 6 шт. ВА47-29 3Р по 4 шт. ВА47-29 4Р по 3 шт. Руководство по эксплуатации - 1 шт. на групповую упаковку Паспорт - 1 шт. на групповую упаковку
| Бренд | TDM Electric |
| Номинальный ток | 25 A |
| Количество полюсов | 2 |
| Характеристика срабатывания кривая тока | C |
| Отключающая способность | 4.5 кА |
| Количество модулей | 2 |
Модульный автоматический выключатель (автомат) EC000042
Авт. выкл.ВА47-29 2Р 25А 4,5кА х-ка С TDM Electric
Тип устройства: автоматический выключатель, электрический автомат, пакетник
ВА47-29 на 2 полюса — типовой «рабочий» автомат для линий 25 А, когда нужно нормально защитить и фазу, и ноль. Серия массовая и понятная: без экзотики, но с предсказуемым поведением в щите.
Чаще всего такие автоматы ставят в квартирных и офисных распределительных щитах на группы розеток, небольшие силовые линии и отдельные потребители, где токи пуска бывают, но без тяжелых перегрузок. Двухполюсное исполнение удобно в однофазных цепях, особенно когда по условиям проекта или по здравому смыслу хочется отключать линию полностью, а не оставлять ноль «живым».
Ключевые характеристики:
- Бренд: TDM Electric
- Серия: ВА47-29
- Полюсность: 2P
- Номинальный ток: 25 А
- Отключающая способность: 4,5 кА
- Характеристика срабатывания: C
- Артикул производителя: SQ0206-0095
По практике, характеристика C — это нормальный компромисс для бытовых и «легких» коммерческих нагрузок: автомат не дергается от кратковременных пусковых токов, но при реальной аварии отключается быстро. Два полюса дают аккуратное отключение линии целиком — меньше сюрпризов при обслуживании и проще локализовать проблему, если что-то пошло не так.
Что защищает и как работает: внутри два механизма. Тепловой расцепитель реагирует на длительную перегрузку (когда линию реально «перегрели» током выше нормы), а электромагнитный — на короткое замыкание, когда ток растет резко. Параметр 4,5 кА — это про то, какой ток КЗ автомат способен отключить в пределах своих возможностей; в бытовых щитах обычно этого достаточно при адекватной петле «фаза-ноль» и правильном подборе вводной защиты.
Почему берут: понятный двухполюсный автомат на 25 А с характеристикой C — частая позиция под стандартные задачи в однофазных щитах. Удобен там, где важно отключать и фазный, и нулевой провод одновременно, а не «кусочничать» однополюсниками.
Рекомендации по применению: номинал 25 А выбирайте по расчету линии и сечению кабеля, а не «чтобы держал». Перед установкой проверьте схему щита: где нужен именно 2P, а где достаточно 1P. После монтажа нормально протяните клеммы с усилием по паспорту оборудования и через некоторое время сделайте контрольную протяжку — это банально, но сильно снижает риск нагрева на контактах.
