Резьбовой сальник ДКС для ввода кабеля в сборный корпус
Описание

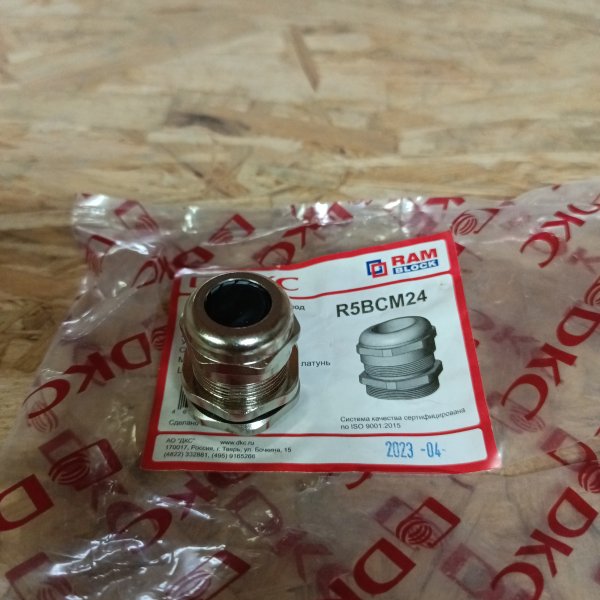

Резьбовой сальник ДКС для ввода кабеля в сборный корпус R5BCM24
Так как основное назначение сборной конструкции от компании DKC состоит в размещении, подключении и защите встроенного модульного оборудования, то возникает необходимость в организации кабельного ввода с помощью дополнительных принадлежностей. По нормативным документам он должен задерживать воду, препятствовать горению и не допускать попадание грязи и пыли во внутреннее пространство корпуса. Для этой цели используется латунный резьбовой сальник с никелированным покрытием, который не содержит галогенов и организует ввод проводов с обеспечением высокой степени пыле- и влагозащиты IP65. Данная модель гермоввода естественного цвета рассчитана на ввод проводников диаметром от 10 до 14 мм и поставляется в комплекте из 10 штук. Диаметр вводного отверстия составляет 24 мм, длина резьбы 9 мм с шагом 1,5 мм. Установка сальника производится с помощью гаечного ключа размером 36 мм и надежно фиксируется контргайкой, которая входит в комплект поставки. В конструкции изделия присутствует уплотнительное кольцо из полиамида, с помощью которого обеспечивается сохранность кабелей от механического повреждения и защита самой сборки. Защитная поверхность изделия устойчива к образованию коррозии и воздействию кислот, щелочи и другим условиям агрессивной среды. Рабочий температурный режим соответствует диапазону от -40 до +100 градусов.
Характеристики
| Бренд | DKC |
| Диаметр кабеля min | 10 мм |
| Посадочный диаметр | 24 мм |
| Степень защиты | IP65 |
| Материал | Латунь |
| Диаметр кабеля max | 14 мм |
| Тип | Гермоввод MGМ |
| Цвет | Металлический |
Классификация ETIM
ETIMОбзор от AI
Артикул производителя: R5BCM24
- Электрощиты и распределительные щиты низкого напряжения
- Корпуса промышленного и бытового электрооборудования
- Шкафы автоматики, АСУ ТП, шкафы управления приводами и насосами
- Распределительные коробки и клеммные коробки
- Объекты промышленного и гражданского строительства
- Коммерческие и офисные здания, торговые и складские объекты
- Инженерные системы – вентиляция, отопление, водоснабжение (управляющие шкафы)
- Герметичный ввод кабеля через стенку корпуса или щита
- Механическая фиксация кабеля и защита от вырывания
- Снижение нагрузки на жилы и клеммные соединения
- Защита места ввода от пыли, влаги и загрязнений
- Аккуратное и безопасное оформление ввода кабеля в оборудовании
- Тип изделия: кабельный ввод (кабельный сальник)
- Материал корпуса: латунь
- Резьба вводного отверстия: М24
- Диапазон зажима кабеля: 10–14 мм (наружный диаметр кабеля)
- Способ монтажа: резьбовое соединение через отверстие в корпусе
- Тип уплотнения: эластомерное уплотнительное кольцо (как правило, резиновое или из синтетического каучука)
- Совместимость: силовые и слаботочные кабели круглой формы в указанном диапазоне диаметров
- Применяемые области напряжения: системы низкого напряжения (в зависимости от кабеля и оборудования)
- Прочный латунный корпус обеспечивает высокую механическую стойкость и долговечность
- Устойчивость к коррозии и воздействию внешних факторов при правильном выборе условий эксплуатации
- Надежное обжатие кабеля в диапазоне 10–14 мм без повреждения оболочки
- Удобная конструкция для быстрого монтажа и демонтажа
- Совместимость с широким спектром стандартных корпусов и щитов с отверстием под резьбу М24
- Подходит для аккуратной и безопасной разводки кабелей при модернизации и новом монтаже
- Продукция известного бренда DKC с контролем качества на производстве
- Сделать или использовать уже имеющееся отверстие под резьбу М24 в корпусе
- Вставить кабель через кабельный ввод, установить ввод в отверстие
- Накрутить контргайку (при наличии) с внутренней стороны корпуса и затянуть
- Отрегулировать положение кабеля и затянуть уплотнительную гайку для надежной фиксации
- Не перетягивать резьбу и уплотнение во избежание повреждения кабеля и элементов ввода
- Подбирать ввод по диаметру кабеля, чтобы обеспечить корректную герметизацию
- Увеличение надежности и безопасности кабельных вводов в электрощиты и шкафы
- Снижение риска повреждения и вырывания кабеля на месте соединения
- Сохранение степени пыле- и влагозащиты корпуса оборудования
- Соответствие профессиональным требованиям к оформлению щитов и шкафов
- Оптимальный выбор для профессионального электромонтажа и промышленного применения
