Автоматический выключатель дифференциального тока двухполюсный однофазный АВДТ Систем 20 ампер тип АС 30мА

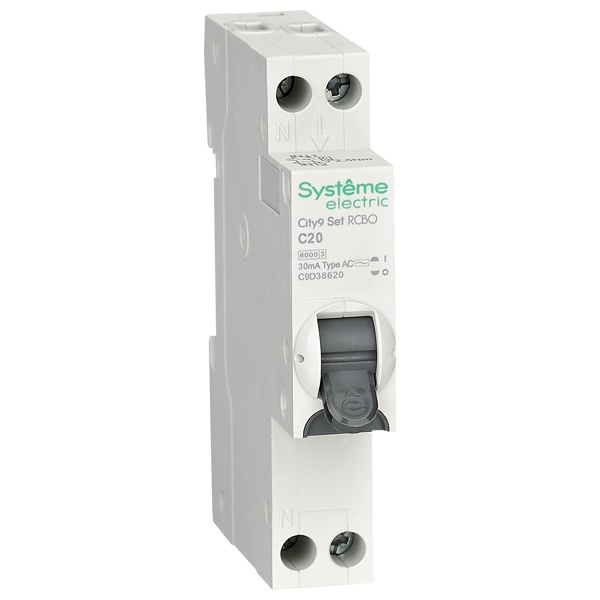

Автоматический выключатель дифференциального тока двухполюсный однофазный АВДТ Систем 20 ампер тип АС 30мА C9D38620
Номинал 20 А и кривая отключения С сочетаются с контролем дифференциального тока 0,03 А типа АС в корпусе 1 модуль шириной 18 мм. АВДТ City9 Set с электронным расцепителем рассчитан на 220–230 В и выдерживает отключение КЗ до 6 кА. Схема 1П+Н, всего 2 полюса.
Ставят в распределительных щитах на однофазных линиях, где нужно одновременно отсекать перегрузку, короткое замыкание и утечки на землю. Подходит для групп, в которых требуется разрыв и фазного, и нулевого проводника.
Крепят на DIN-рейку, место занимает один модуль. Заводят фазу на полюс 1П, ноль — на полюс N; выходы снимают с соответствующих клемм, чтобы измерительный узел контролировал оба проводника.
| Бренд | Systeme Electric |
| Номинальный ток | 20 А |
| Ток утечки | 0,03A (30mA) |
| Тип тока утечки | AC |
| Характеристика срабатывания кривая тока | C |
| Отключающая способность | 6 kA |
| Количество полюсов | 2 |
| Напряжение | 220-230В |
| Количество модулей | 1 |
| Тип расцепителя | Электронный |
