Двухмодульное УЗДП со совмещенным автоматическим выключателем, током нагрузки 10А уставка С
Описание

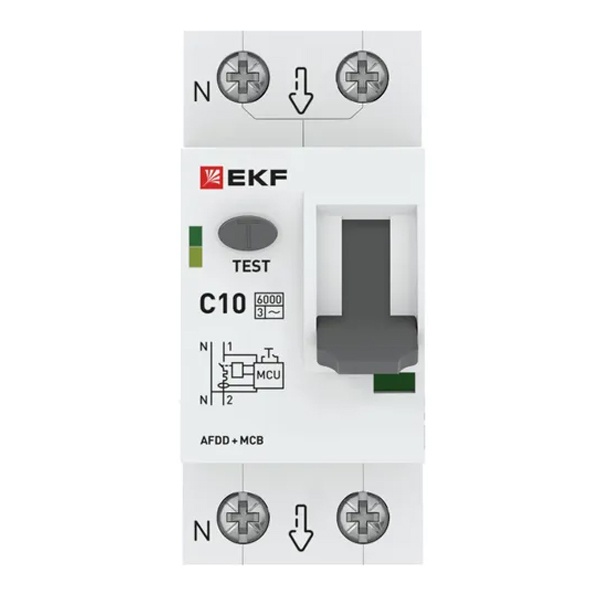

Двухмодульное УЗДП со совмещенным автоматическим выключателем, током нагрузки 10А уставка С afdd-2-10C-pro
Универсальное устройство защиты от дугового пробоя УЗДП, совмещенное с автоматическим выключателем, максимально снизит риски возгорания под воздействием токов дугового замыкания, обнаруживая и ограничивая ток дуги для предотвращения пожара.
Встроенная защита от аварийных сверхтоков короткого замыкания и токов перегрузки
Возможна коммутация алюминиевым и медным проводом
Отверстия для крепления U-образной шины типа FORK
Индикатор состояния УЗДП
- Характеристики:
- Номинальное напряжение: 230 Вольт
- Номинальная частота сети: 50 Гц
- Номинальное выдерживаемое импульсное напряжение: 4 кВ
- Номинальный рабочий ток: 10 А
- Времятоковая характеристика расцепления: С
- Предельная коммутационная способность: 6000 А
- Степень защиты: IP20
- Климатическое исполнение и категория размещения: УХЛ 4
- Вес: 0,212 кг
Характеристики
| Бренд | EKF |
| Номинальный ток | 10 А |
| Количество модулей | 2 |
| Количество полюсов | 2 |
| Защита от КЗ и перегрузки | тип С |
Обзор от AI
Дуговой пробой — та самая неприятность, которая может тлеть в проводке без явной перегрузки и без «красивого» короткого замыкания. УЗДП EKF с автоматом 1P+N на 10 А как раз про это: оно отслеживает опасные дуги и при этом работает как обычный модульный автомат.
По применению это история в первую очередь про жилые и небольшие коммерческие щиты: квартиры, дома, офисы, отдельные линии на розетки или освещение, где важна дополнительная защита от скрытых проблем с контактами. Особенно уместно там, где нагрузка часто «шевелит» соединения: старые розеточные группы, линии с большим количеством клемм и распаек, участки после ремонтов, а также цепи, где проводка работает годами без обслуживания.
- Тип устройства: УЗДП (AFDD) в одном корпусе с автоматическим выключателем
- Полюсность: 1P+N
- Номинальный ток автомата: 10 А
- Характеристика срабатывания автомата: C
- Отключающая способность: 6 кА
- Артикул производителя: afdd-2-10C-pro
- Бренд: EKF
Практический смысл «комбайна» простой: в щите меньше модулей и меньше перемычек, а значит — меньше мест, где можно ошибиться или получить слабый контакт. Плюс монтаж и обслуживание обычно быстрее: одно устройство закрывает сразу две задачи — защиту линии по току и от опасного дугообразования.
Как это работает по сути. Встроенная электроника анализирует характер тока в линии и отлавливает «подпись» дуги — когда контакт подгорает, жила надломилась или соединение стало неплотным и начинает искрить. На короткое замыкание и перегрузку устройство реагирует уже как автоматический выключатель: отключает линию по своим уставкам (10 А, характеристика C). Формат 1P+N означает, что устройство работает с фазой и нейтралью — удобно для однофазных линий, где важно корректное отключение цепи.
Почему берут такие устройства: они закрывают риск, который классические автоматы и УЗО не всегда ловят — именно дуговые процессы. На практике это часто про «непонятные» запахи от розетки, периодическое подгорание контактов, старые линии или места, где нагрузка гуляет и соединения постепенно слабеют.
Рекомендации по применению: ставьте УЗДП на конкретную линию, которую хотите защитить — обычно отдельный групповой автомат под розетки/спальни/детскую/кабинет или на линию с повышенными требованиями к пожарной безопасности. Номинал 10 А логичен для цепей освещения или для розеточной группы, если она реально рассчитана под такой ток и сечение/автомат подобраны по проекту. Перед вводом в работу проверьте затяжку клемм и состояние соединений в линии: УЗДП помогает, но «плохой контакт» лучше устранить, чем ждать, когда защита начнет отключать.
