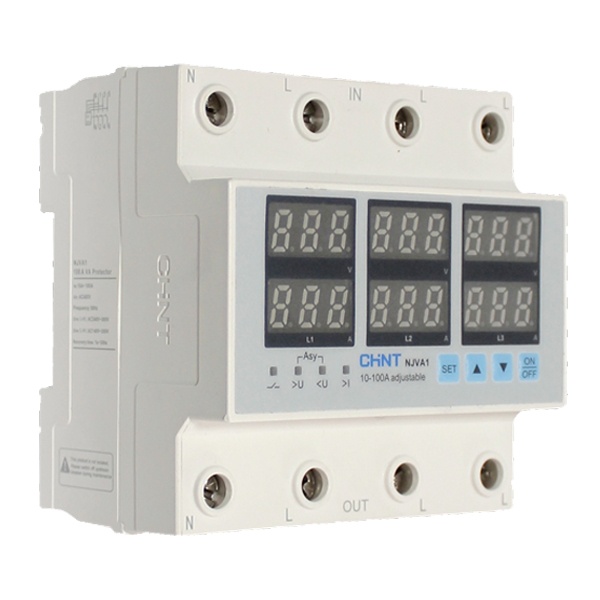

Модульное трехфазное универсальное реле напряжения, тока и мощности 100А
Модульное трехфазное универсальное реле напряжения, тока и мощности 100А 508571
Реле контроля тока и напряжения серии NJVA1 предназначены для эксплуатации в сетях переменного тока частотой 50 Гц с номинальным напряжением 230/400 В и током нагрузки до 100 А. Они используются для непрерывного мониторинга параметров электросети - напряжения и потребляемого тока - на промышленных предприятиях, подстанциях, в машинных залах, инженерных системах зданий и других объектах.
Устройства серии NJVA1 обеспечивают комплексную защиту электрооборудования, контролируя как повышение, так и понижение напряжения, а также перегрузку по току. При выходе параметров за установленные пределы реле оперативно размыкает цепь, предотвращая повреждение оборудования и снижая риск аварийных ситуаций, вызванных нестабильностью электропитания или чрезмерной нагрузкой.
После восстановления нормальных значений напряжения и тока, по истечении заданной выдержки времени, реле автоматически повторно включает питание. Это позволяет обеспечить бесперебойную работу подключенных потребителей без необходимости ручного вмешательства.
Дополнительно устройство оснащено цифровым дисплеем, на котором одновременно отображаются текущие значения напряжения и тока, что упрощает визуальный контроль и настройку параметров работы.
- Характеристики:
- Номинальный ток - 100 А
- Способ монтажа - на DIN-рейку
- Пределы напряжения - верхний 240–300 В; нижний 140–200 В
- Основной предел тока - 10–100 А
- Время отключения при превышении - не более 0,03 с
- Время отключения при понижении - 0,1–10 c (> 100 В); не более 0,03 с (< 100 В)
- Напряжение питания - не менее 100 В; не более 420 В
- Количество коммутаций под нагрузкой / без - не меньше 10 000 циклов / не меньше 500 000 циклов
- Тип реле - поляризованное
- Габаритные размеры - 89х85х65 мм
- Степень защиты - IP20
| Место установки | DIN-рейка |
| Бренд | Chint |
| Минимальный порог напряжения | 140 В |
| Регулировка времени срабатывания | Да |
| Дисплей | Да |
| Максимальный коммутируемый ток (АС1) | 100 А |
| Регулировка порогов напряжения | Да |
| Контакт | 3 NO |
| Тип напряжения | Трехфазное |
| Максимальный порог напряжения | 300 В |
| Контроль тока | Да |
| Модульная ширина | 5 |
CHINT NJVA1-100 — реле контроля, которое ставят в щит, когда нужно держать под присмотром питание по сети и не гадать, почему «то работает, то нет». Следит за напряжением и током и вовремя отключает нагрузку, если параметры выходят за рамки.
По месту применения это типичная история для ввода в квартиру или дом, небольших коммерческих щитов, мастерских, где есть чувствительная техника или мощные потребители. Полезно там, где встречаются просадки, перекосы, периодические скачки, а также когда есть риск перегруза линии: электроплиты, бойлеры, насосы, кондиционеры, группы розеток с «тяжелыми» приборами. Формат 3P+N намекает на работу в трехфазной сети с нейтралью — удобно для частных домов и объектов с трехфазным вводом.
Ключевые характеристики по модели:
- серия/тип: NJVA1-100
- полюсность: 3P+N
- номинальный ток: 100 А
- подключение нагрузки: снизу
- производитель: CHINT
- артикул: 508571
Практический момент, который ценят монтажники: «нагрузка снизу» упрощает компоновку в большинстве щитов, где ввод приходит сверху, а отходящие линии уходят вниз. Меньше перекрещиваний проводов, аккуратнее трассировка, проще подписать и обслуживать. Номинал 100 А подразумевает установку на вводе или на мощной линии — когда устройство ставят не «для галочки», а как реальный контроль на серьезной нагрузке.
Работает логично: измеряет параметры сети и ток нагрузки и, если по напряжению или току происходит выход за допустимые значения, размыкает цепь, отключая потребителей. За счет этого защищает технику от последствий длительных просадок и опасных перенапряжений, а проводку и ввод — от систематического перегруза.
Почему берут NJVA1-100: когда нужно одно устройство «на ввод», которое следит сразу и за напряжением, и за током; когда важна трехфазная схема с нейтралью; когда щит собирается аккуратно, без лишней «косички» из проводов благодаря нагрузке снизу.
Рекомендации по применению: ставьте реле после вводного аппарата защиты и до групповых линий, чтобы оно отключало именно нагрузку. Сечение и способ подключения подбирайте под 100 А и реальную схему щита. Уставки и задержки имеет смысл выставлять под вашу сеть и характер нагрузки (холодильники, насосы и компрессоры обычно любят небольшую задержку на повторное включение). Если есть сомнения по настройке и согласованию с автоматами/УЗО, лучше один раз проверить схему с электриком — так реле будет работать «в связке», а не мешать.
