Двухполюсный автоматический выключатель номинальной нагрузки 63 Ампера уставка С с защитой от дугового пробоя

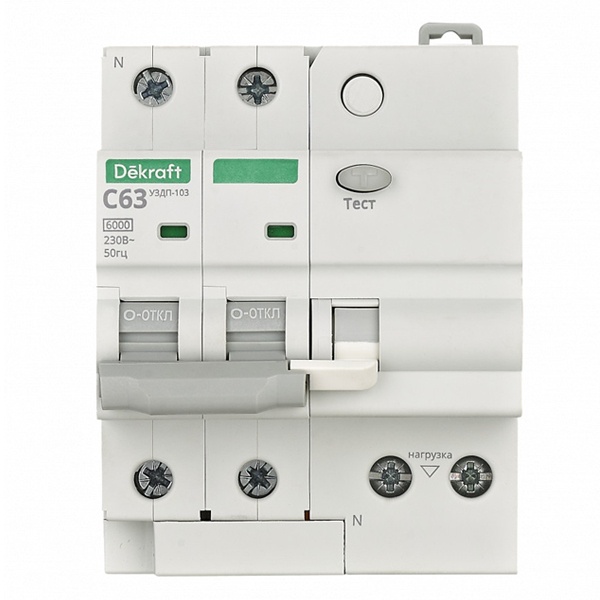

Двухполюсный автоматический выключатель номинальной нагрузки 63 Ампера уставка С с защитой от дугового пробоя 19095DEK
Устройство защиты от дугового пробоя серии УЗДП-103 DeKraft с отключающей способностью 6 кА, представляет собой комбинированный аппарат, объединяющий функции УЗДП и автоматического выключателя. Оно обеспечивает трёхуровневую защиту: от короткого замыкания, перегрузки по току и опасных дуговых разрядов, которые являются одной из наиболее распространённых причин возгораний в бытовых и коммерческих электросетях.
УЗДП-103 предназначено для применения в однофазных сетях, где обеспечивает повышенную пожаробезопасность и надёжность работы электропроводки. Устройства могут использоваться как для защиты групповых линий, так и для отдельных потребителей — выбор зависит от количества подключаемого оборудования, схемы электроснабжения и уровня пожарной опасности помещения.
Применение УЗДП серии УЗДП-103 регламентируется действующими нормативами:
— СП 256.1325800.2016 (правила проектирования электроустановок),
— ГОСТ IEC 61009-1-2014 (требования к устройствам дифференциального тока с защитой от сверхтоков),
— ГОСТ 31216-2003 (общие требования к аппаратуре защиты от дуговых замыканий).
Благодаря сочетанию функций нескольких защитных устройств в одном корпусе, УЗДП-103 упрощает монтаж, снижает количество оборудования в щите и повышает общий уровень безопасности электросети.
Преимущества:
Размыкание обоих полюсов. Исключение возникновения опасных ситуаций при ошибочном монтаже
Быстрая проверка работоспособности аппарата кнопкой «ТЕСТ» без вызова электрика. Проверить, работает ли устройство, просто — нажмите кнопку «ТЕСТ» на корпусе. Это необходимо делать ежемесячно!
Окошко-индикатор состояния контактов. Всегда показывает, замкнуты контакты или разомкнуты вне зависимости от положения рукоятки управления.
- Технические характеристики:
- Число полюсов: 2
- Номинальное рабочее напряжение: 230 Вольт
- Номинальный ток: 63 А
- Номинальная частота сети переменного тока: 50/60 Гц
- Номинальная отключающая способность: 6000 А
- Кривая отключения (диапазон токов мгновенного расцепления): C
- Механическая износостойкость: 20000 циклов
- Коммутационная износостойкость: 10000 циклов
- Максимальное сечение подключаемого провода: 16 мм2
- Подключение нагрузки: ТОЛЬКО снизу
- Диапазон рабочих температур: -35 до +70°С
- Степень защиты: IP 20
- Усилие затяжки клеммных зажимов: 1,5 Н·м
- Ширина: 72 мм
- Высота: 100 мм
- Глубиа: 50.3 мм
| Защита от КЗ и перегрузки | тип С |
| Количество модулей | 4 |
| Номинальный ток | 63 А |
| Бренд | DEKraft |
Дуговой пробой — это тот самый «тихий» сценарий, когда проводка уже греется и искрит где-то в соединении или в поврежденной изоляции, а автомат и УЗО могут долго не видеть проблемы. УЗДП ставят именно для таких случаев: оно отслеживает характерные признаки дуги и отключает линию до того, как дело дойдет до подгорания клемм и запаха в щите.
DEKraft УЗДП-103 (арт. 19095DEK) обычно выбирают для линий, где риск дуги выше: розеточные группы с постоянными нагрузками, линии на кухню, мастерскую, помещения с деревянной отделкой, старую проводку после частичных ремонтов, а также цепи, где много соединений и удлинителей. Полезно и в новых щитах — просто как дополнительный уровень защиты там, где важна пожарная безопасность, а не только защита от КЗ и утечки.
Ключевые характеристики:
- 2P — двухполюсное исполнение (отключает два полюса одновременно).
- Характеристика С — подходит для стандартных бытовых и смешанных нагрузок без «капризов» по пусковым токам.
- Номинальный ток 63 А.
- Отключающая способность 6 кА.
- Серия/модель: УЗДП-103.
Практический плюс двухполюсного исполнения в том, что линия обесточивается полностью — это удобно и для безопасности, и для поиска причины срабатывания. Номинал 63 А берут не «на всякий случай», а когда линия и вводная часть рассчитаны на соответствующий ток: здесь важно, чтобы номинал устройства был согласован с кабелем и остальной защитой в щите.
Что защищает и как работает: устройство анализирует ток в цепи и «узнает» дуговые процессы по их характерной, нестабильной картине. Дуговой пробой может быть последовательным (внутри цепи из-за плохого контакта) или параллельным (между проводниками/на землю при повреждении изоляции). В обоих случаях УЗДП стремится отключить питание раньше, чем дуга разогреет место дефекта до опасных температур. При этом оно не заменяет автомат от короткого замыкания и перегрузки и не подменяет УЗО/дифавтомат по утечкам — это отдельный тип защиты, который хорошо работает в связке.
Почему берут: когда нужен именно контроль дуговых неисправностей, а не только классическая защита «автомат + УЗО». Полезно там, где много розеточной нагрузки и потенциально слабых мест в соединениях, и когда хочется снизить пожарные риски без усложнения эксплуатации.
Рекомендации по применению: перед установкой проверьте, что номинал 63 А действительно соответствует сечению кабеля и вводной защите — номинал «выше кабеля» не добавляет надежности. Если линия уже проблемная (греются клеммы, искрит розетка, есть следы подгорания), сначала устраните причину: УЗДП не лечит плохие контакты, оно лишь вовремя отключит. Монтаж и проверку работы логично доверить электрику, который сможет корректно увязать устройство с существующими автоматами и УЗО/дифавтоматами.
