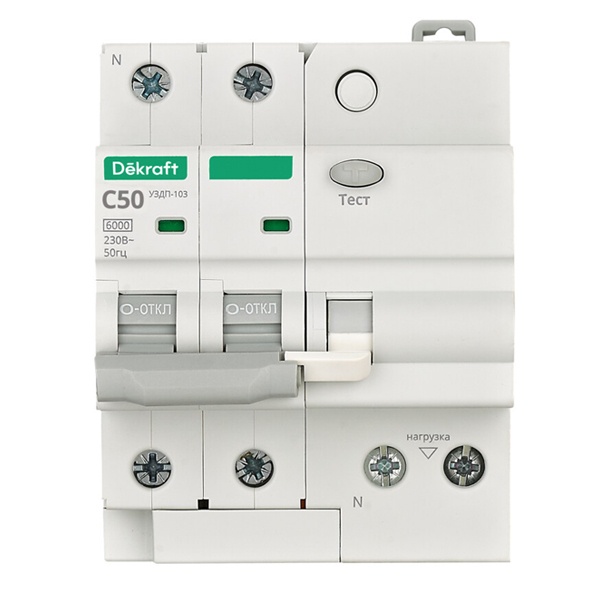

Двухполюсный автоматический выключатель номинальной нагрузки 50 Ампер уставка С с защитой от дугового пробоя
Двухполюсный автоматический выключатель номинальной нагрузки 50 Ампер уставка С с защитой от дугового пробоя 19094DEK
Устройство защиты от дугового пробоя серии УЗДП-103 DeKraft с отключающей способностью 6 кА, представляет собой комбинированный аппарат, объединяющий функции УЗДП и автоматического выключателя. Оно обеспечивает трёхуровневую защиту: от короткого замыкания, перегрузки по току и опасных дуговых разрядов, которые являются одной из наиболее распространённых причин возгораний в бытовых и коммерческих электросетях.
УЗДП-103 предназначено для применения в однофазных сетях, где обеспечивает повышенную пожаробезопасность и надёжность работы электропроводки. Устройства могут использоваться как для защиты групповых линий, так и для отдельных потребителей — выбор зависит от количества подключаемого оборудования, схемы электроснабжения и уровня пожарной опасности помещения.
Применение УЗДП серии УЗДП-103 регламентируется действующими нормативами:
— СП 256.1325800.2016 (правила проектирования электроустановок),
— ГОСТ IEC 61009-1-2014 (требования к устройствам дифференциального тока с защитой от сверхтоков),
— ГОСТ 31216-2003 (общие требования к аппаратуре защиты от дуговых замыканий).
Благодаря сочетанию функций нескольких защитных устройств в одном корпусе, УЗДП-103 упрощает монтаж, снижает количество оборудования в щите и повышает общий уровень безопасности электросети.
Преимущества:
Размыкание обоих полюсов. Исключение возникновения опасных ситуаций при ошибочном монтаже
Быстрая проверка работоспособности аппарата кнопкой «ТЕСТ» без вызова электрика. Проверить, работает ли устройство, просто — нажмите кнопку «ТЕСТ» на корпусе. Это необходимо делать ежемесячно!
Окошко-индикатор состояния контактов. Всегда показывает, замкнуты контакты или разомкнуты вне зависимости от положения рукоятки управления.
- Технические характеристики:
- Число полюсов: 2
- Номинальное рабочее напряжение: 230 Вольт
- Номинальный ток: 50 А
- Номинальная частота сети переменного тока: 50/60 Гц
- Номинальная отключающая способность: 6000 А
- Кривая отключения (диапазон токов мгновенного расцепления): C
- Механическая износостойкость: 20000 циклов
- Коммутационная износостойкость: 10000 циклов
- Максимальное сечение подключаемого провода: 16 мм2
- Подключение нагрузки: ТОЛЬКО снизу
- Диапазон рабочих температур: -35 до +70°С
- Степень защиты: IP 20
- Усилие затяжки клеммных зажимов: 1,5 Н·м
- Ширина: 72 мм
- Высота: 100 мм
- Глубиа: 50.3 мм
| Номинальный ток | 50 А |
| Бренд | DEKraft |
| Количество полюсов | 2 |
| Защита от КЗ и перегрузки | тип С |
| Количество модулей | 4 |
УЗДП-103 от DEKraft — это тот самый аппарат, который ставят не “для галочки”, а когда хотят закрыть риск по дуге: скрытая проводка, старые линии, деревянные конструкции, перегруженные розеточные группы. По сути, он отлавливает опасный режим, который обычный автомат может не увидеть вовремя.
Чаще всего такие устройства ставят на ввод в квартиру/дом или на отдельные группы, где вероятность дугового повреждения выше: розетки на кухне и в мастерской, линии на обогреватели, насосы, удлинители, а также длинные трассы в стенах и перекрытиях. В частных домах особенно актуально для каркасников и деревянных строений, где локальный нагрев из-за дуги — история неприятная.
По характеристикам здесь важно следующее:
- модель: DEKraft УЗДП-103;
- 2 полюса (2P) — разрывает два проводника одновременно;
- характеристика автомата: C;
- номинальный ток: 50 А;
- отключающая способность: 6 кА;
- артикул производителя: 19094DEK.
Практический плюс двухполюсного исполнения в том, что на однофазных линиях вы не оставляете “висящий” проводник под напряжением относительно земли при отключении — удобно при обслуживании и аккуратнее с точки зрения безопасности. Характеристика C — нормальная рабочая история для большинства бытовых и смешанных нагрузок, где бывают пусковые токи (двигатели, компрессоры, блоки питания), но без фанатизма.
Что именно защищает и как это работает: устройство контролирует ток и “поведение” нагрузки и реагирует на признаки дугового пробоя — когда контакт плохой, провод надломлен, клемма подгорела или в розетке начинает искрить. Дуга может быть последовательной или параллельной, и опасность в том, что она дает локальный нагрев и искрение, а ток при этом не всегда вырастает настолько, чтобы обычный автомат сработал мгновенно. УЗДП как раз закрывает этот зазор: видит характерный дуговой режим и отключает линию.
Почему берут: когда нужно добавить пожаробезопасности без усложнения щита; когда есть сомнения в качестве старой проводки или много соединений; когда линия нагружена “плавающими” потребителями (удлинители, обогреватели, техника с периодическими пусками). Плюс удобно, что это решение “в одном аппарате” с автоматом на C50 и отключением 6 кА — под типовой бытовой щит.
Рекомендации по применению: ставьте УЗДП на те линии, где больше всего соединений, розеток и вероятности перегрева контактов — эффект там заметнее. Номинал 50 А имеет смысл только при соответствующем вводе/кабеле и реальной нагрузке: в щите номинал выбирают не “чтобы было с запасом”, а под сечение проводника и расчетную мощность. После монтажа обязательно протяните клеммы с нормальным усилием и периодически проверяйте соединения — дуга чаще всего начинается именно там, где контакт живет своей жизнью.
