Колодка клеммная самозажимная EKF PROxima двойная JXB-ST-1.5 0,14-1,5мм2 17.5А серая

Артикул:

plc-jxb-st-1.5-4-2

Производитель: EKF (ЕКФ)

Цена: 130,27 109,42 р. за 1 шт
* цена указана с учетом НДС.

В наличии:

* на Центральном складе.

Самовывоз из ПВЗ:
м. Новохохловская	Сегодня до 20:00
Доставка по Москве и области:	24 марта

Купить:

- +

шт

В упаковке 45 шт

Начислим 1 бонус За каждую единицу этого товара при покупке.
Каждому авторизованному пользователю.
1 бонус = 1 рубль при следующем заказе.

Cертификат EKF

Клеммники самозажимные на DIN-рейку EKF

Самовывоз в Москве:

ул. Новохохловская, д.91, стр.10
                       пн-пт с 8:00 до 20:00
                       сб-вс с 8:00 до 18:00
   подробнее ...

Доставка по Москве и МО:

- в пределах МКАД + 10 км. - 150 руб.
при заказе от 5 000 руб. - бесплатно

- далее + 20 руб./1 км.
пн-пт с 9:00 до 18:00
подробнее ...

Отправка заказов
в регионы России - подробнее ...

Обмен и возврат товара
Возможен в течение 220 дней
с 10:00 до 17:00
в рабочие дни РФ

Описание
Характеристики
Фото
Добавить фото
Документация
Вопрос-ответ
Отзывы
Где купить

Колодка клеммная двойная пружинная JXB-ST-1.5, для проводов с сечением 0.14...1.5 мм2, на DIN-рейку, серого цвета plc-jxb-st-1.5-4-2

Самозажимные клеммные колодки JXB-ST JXB-S от EKF PROxima предназначены для установки на стандартную DIN-рейку шириной 35 мм и применяются в распределительных щитах для удобного соединения и разветвления фазных, нулевых и заземляющих проводников различных сечений. Одной из ключевых особенностей этих клемм является их самозажимное крепление проводников, осуществляемое при помощи подпружиненных контактов. Подключение проводника выполняется сверху клеммы. Для отсоединения проводника необходимо нажать на пружину с помощью отвертки через специальное отверстие на верхней части клеммы.

Эти клеммы разработаны для использования в переменных токовых цепях с напряжением до 800 В и частотой 50 Гц. Они изготовлены из огнестойкого полиамида и доступны в различных цветовых вариантах, включая серый и желто-зеленый (для заземления).

Кроме того, в дополнение к клеммам предоставляются боковые заглушки, которые служат для закрытия контактов конечной клеммы, а также перемычки, которые позволяют разветвлять проводники. Также доступны маркеры и другие аксессуары, облегчающие монтаж и организацию проводов.

Эти самозажимные клеммные колодки обеспечивают удобство и надежность в установке и подключении проводников, что делает их привлекательным выбором для монтажа в электроустановках.

Количество зажимов на 1 уровень - 2
Количество уровней - 2
Цвет - Серый
Номин. напряжение - 800...800 В
Длина - 67,5 мм
Позиция соединения - Сверху
Поперечн. сечение подключ. тонкопроволочного провода с наконечником - 0.14...1.5 мм²
Ширина/размер ячейки - 4,2 мм
Высота (на мин. возможной высоте установки) - 47,5 мм
Номин. ток In - 17,5 А
Поперечн. сечение подключ. однопроволочного (жесткого) провода - 0.14...2.5 мм²
Способ монтажа - DIN-рейка
Требуется торцевая пластина
Материал изоляции корпуса - Полиамид (PA)

Обзор от AI *:
* AI может допускать ошибки. Проверяйте важную информацию.

Если приходится собирать щит или клеммную коробку «вживую» на объекте, больше всего ценишь вещи, которые не заставляют возиться с мелочами. Двойная самозажимная клеммная колодка EKF PROxima JXB-ST-1.5 как раз из таких: ставится быстро, провод держит уверенно, а разводка получается аккуратной и предсказуемой.

Чаще всего эту клемму берут для коммутации цепей управления и вторичных цепей в щитах, для развязки и распределения линий в шкафах автоматики, а также в клеммных рядах, где важно экономить место, но при этом не превращать монтаж в «лапшу». Двойное исполнение удобно, когда нужно сделать две независимые точки подключения на одном месте: например, завести и дальше раздать сигнал/питание по двум направлениям или разделить цепи в компактном ряду.

Ключевые характеристики по делу:

тип: клеммная колодка самозажимная, двойная;
диапазон сечений проводников: 0,14–1,5 мм2 — под типовую «слаботочку» и управление;
номинальный ток: до 17,5 А;
цвет: серый;
серия/линейка: EKF PROxima;
артикул производителя: plc-jxb-st-1.5-4-2.

По конструкции здесь важно именно самозажимное подключение. В работе это ощущается так: меньше времени на каждую точку, меньше риска недотянуть или перетянуть (как на винтовых), и меньше вопросов при обслуживании — провод вынимается и ставится обратно без «расквашенных» жил и сорванных шлицов. Двойная компоновка помогает держать порядок в клеммнике: вместо двух разрозненных точек получаете логичный узел, где проще читать схему и маркировать цепи.

Что она делает и как держит контакт: проводник фиксируется пружинным зажимом. Пружина постоянно поджимает жилу, поэтому контакт не «плывет» от небольших температурных циклов и вибраций, как бывает при неудачной винтовой затяжке. Для цепей управления это особенно полезно: пропал контакт на клемме — и ищи потом, почему не срабатывает катушка или «отваливается» датчик. Здесь идея простая: вставил провод нужного сечения — зажим его держит, ток до 17,5 А проходит в рамках номинала, а переходное сопротивление не скачет от случайной человеческой ошибки с отверткой.

Почему берут именно такую клемму: она экономит время на монтаже, делает клеммный ряд компактнее за счет двойного исполнения и дает более стабильный прижим по сравнению с винтом, когда монтаж делается разными руками и в разном темпе. Плюс серый цвет — нейтральный, удобно для стандартной группировки в щите, когда цветом выделяют только «особые» цепи.

Рекомендации по применению: подбирайте провод строго в пределах 0,14–1,5 мм2 и не пытайтесь «впихнуть» заведомо больше — самозажим не любит силового героизма. Если заводите многопроволочную жилу, следите, чтобы она входила ровно и без распушения; аккуратная разделка и чистый торец сильно влияют на то, как красиво и надежно получится ряд. И, как в любом клеммнике, оставляйте небольшой запас по длине в щите — тогда обслуживание и прозвонка не превращаются в разборку половины шкафа.

Технические характеристики

Количество линий	2
Бренд	EKF
Номинальный ток	17.5 А
Максимальное сечение проводников	1,5 мм2
Цвет	Серый
Ширина	4.2 мм
Вид подключения	Самозажимное
Количество подключений к каждой линии	2

Код EAN: 14690216184446, 4690216184449, 4690216184456
Код товара: plc-jxb-st-1.5-4-2

Характеристики по классификатору Etim по данным производителя:

Зажим клеммный проходной EC000897

Колодка клеммная JXB-ST-1.5 17.5А двойная пружинная сер. PROxima EKF plc-jxb-st-1.5-4-2

Количество уровней	2
Поперечн. сечение подключ. однопроволочного (жесткого) провода	.14...2.5 мм²
Поперечн. сечение подключ. многопроволочного (гибкого) провода	.14...1.5 мм²
Номин. ток In	17.5 А
Номин. (расчетное) напряжение	800 В
Тип электрич. соединения 1	Присоединение пружинным зажимом
Позиция соединения	Сверху
Количество зажимов на 1 уровень	2
Способ монтажа	DIN-рейка
Материал изоляции корпуса	Полиамид (PA)
Рабочая температура	-40...80 °C
Ширина/размер ячейки	4.2 мм
Высота (на мин. возможной высоте установки)	47.5 мм
Длина	67.5 мм
Проверено на взрывобезопасность по версии "Ex e"	Нет
Требуется торцевая пластина	Да
Цвет	Серый
Соединенные внутри уровни (между собой)	Нет

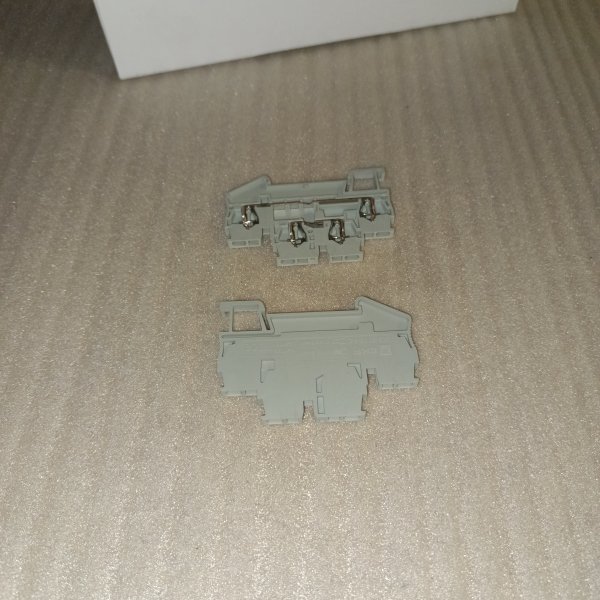

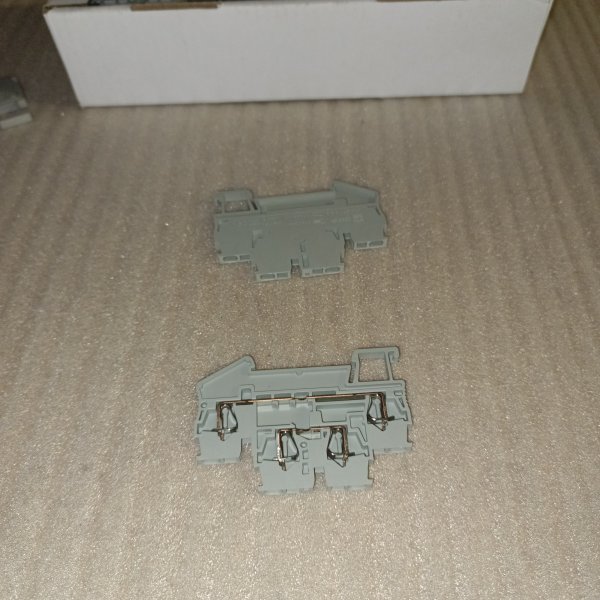

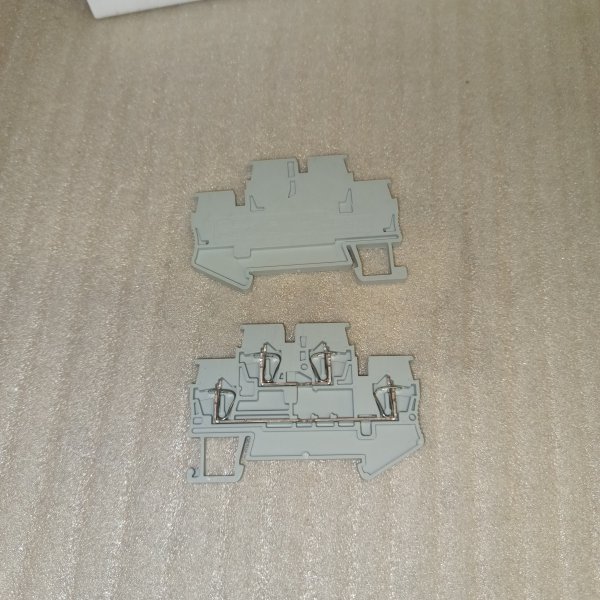

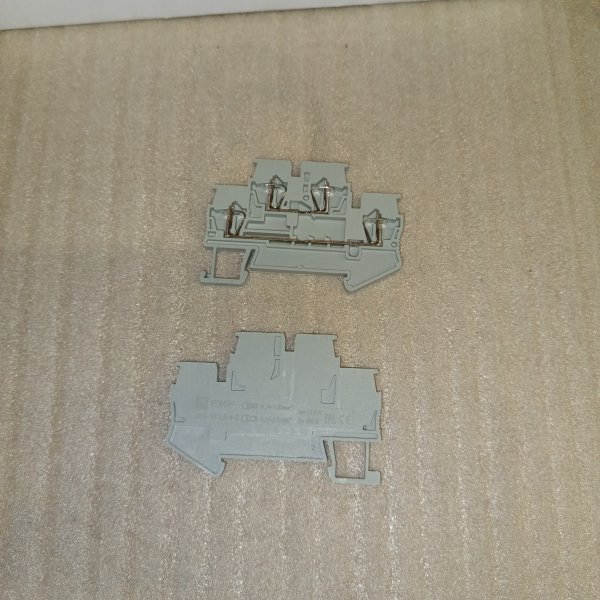

plc-jxb-st-1.5-4-2 Колодка клеммная самозажимная EKF PROxima двойная JXB-ST-1.5 0,14-1,5мм2 17.5А серая фото 1

Вы можете добавить фотографии plc-jxb-st-1.5-4-2 EKF
