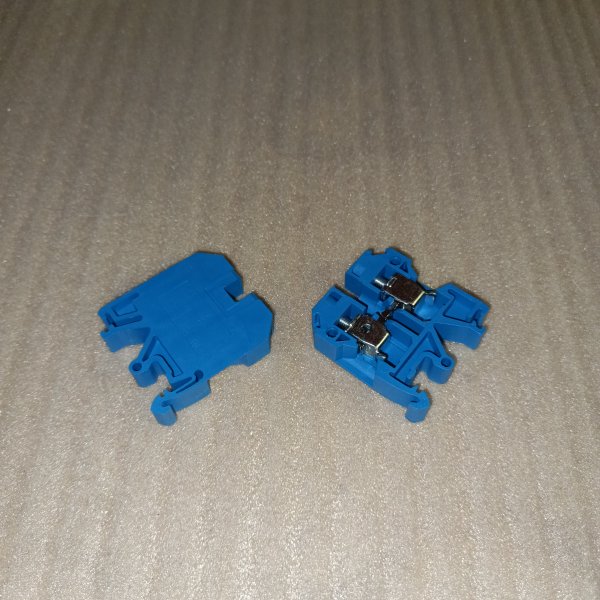

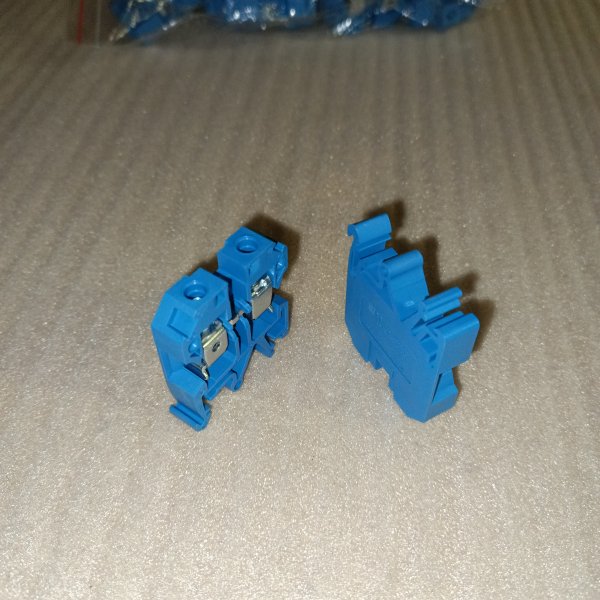

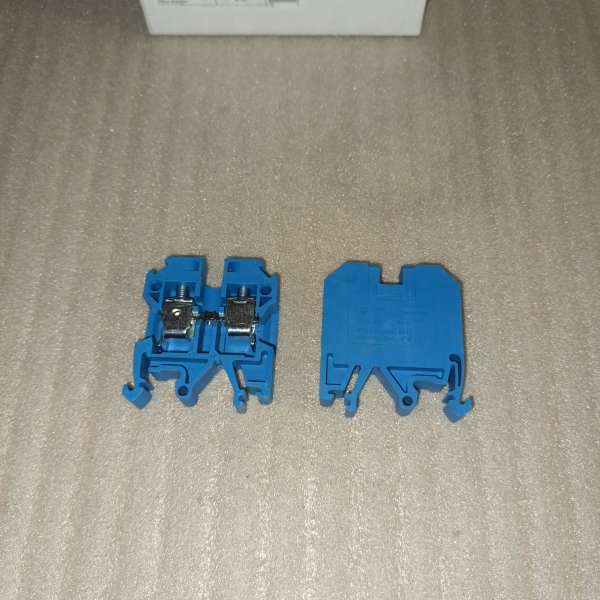

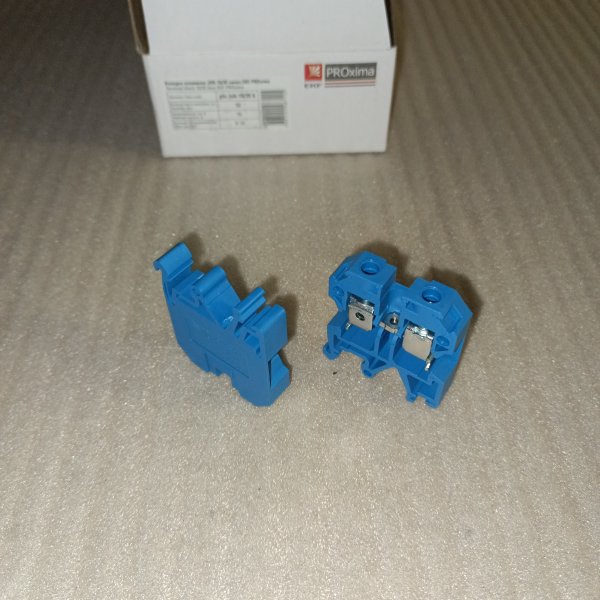

Клемма винтовая двухуровневая JXB-10/35 ЕКФ Проксима синего цвета, с сечением 6...10 мм2
Клемма винтовая двухуровневая JXB-10/35 ЕКФ Проксима синего цвета, с сечением 6...10 мм2 plc-jxb-10/35b
Колодка клеммная JXB - надежное и удобное решение для эффективного соединения проводов и кабелей в вашей электрической системе. Эта высококачественная колодка предоставляет надежное и безопасное соединение, сделав процесс монтажа и обслуживания более удобным и эффективным.
- Способ монтажа - DIN-рейка
- Номин. (расчетное) напряжение - 800 В
- Длина - 42 мм
- Номин. ток In - 70 А
- Позиция соединения - Сбоку (поперечное)
- Ширина/размер ячейки - 10 мм
- Высота (на мин. возможной высоте установки) - 45 мм
- Требуется торцевая пластина
- Поперечн. сечение подключ. тонкопроволочного провода без наконечника - 6...10 мм2
- Цвет - Синий
- Материал изоляции корпуса - Полиамид (PA)
| Количество линий | 1 |
| Бренд | EKF |
| Номинальный ток | 70 А |
| Максимальное сечение проводников | 10 мм2 |
| Ширина | 10 мм |
| Вид подключения | Винтовое |
| Количество подключений к каждой линии | 2 |
| Цвет | Синий |
Зажим клеммный проходной EC000897
Колодка клеммная JXB-10/35 (70а) син. EKF plc-jxb-10/35b
Клеммная колодка EKF PROxima JXB-10/35 — рабочая «синяя» клемма под силовые цепи, когда нужно аккуратно и надежно развести проводники в шкафу без скруток и лишних переходов. Формат понятный любому, кто хоть раз собирал щит: завел провод, зажал, промаркировал — и дальше уже спокойно обслуживаешь.
Чаще всего такие клеммы ставят в распределительных и управляющих шкафах, щитах учета, на сборках с автоматикой, где есть силовые линии и требуется нормальная, повторяемая коммутация. Синий цвет обычно берут для визуального разделения групп (например, чтобы не путать цепи при наладке и поиске неисправностей), особенно когда клемм много и все стоит плотным рядом.
По основным параметрам здесь все по делу:
- серия: PROxima;
- модель: JXB-10/35;
- сечение подключаемых проводников: 6–10 мм2;
- номинальный ток: 70 А;
- цвет: синий;
- артикул производителя: plc-jxb-10/35b.
Практика эксплуатации у таких клемм простая: они хорошо подходят, когда нужно собрать линию с «человеческим» доступом к зажимам и с понятной логикой разводки. В шкафу это экономит время: не приходится городить соединения в воздухе, проще делать проверку затяжки, проще вести аккуратную трассировку проводов. А когда через год приезжаешь на обслуживание, сам себе говоришь спасибо — все читается и прозванивается без раскопок.
Как работает и что дает по защите: клемма обеспечивает механически устойчивый контакт проводника за счет зажима — провод фиксируется, площадь контакта стабильная, переходное сопротивление не «гуляет» при нормальной сборке. Это как раз то, что уменьшает риск локального нагрева на соединении и помогает держать цепь в порядке при длительной нагрузке, особенно ближе к верхней границе по току.
Почему берут именно такой формат: когда нужно подключать 6–10 мм2 и не хочется переходить на наконечники/шины там, где достаточно клеммного ряда; когда важна повторяемость монтажа (сегодня собирает один, завтра обслуживает другой); когда в проекте принято цветовое разделение и синие клеммы нужны «в линию».
Рекомендации по применению: подбирайте клемму по реальному току линии и сечению проводника без «натяжек», закладывайте место под удобную отвертку и контрольную протяжку. После первого включения под нагрузкой полезно сделать плановую проверку затяжки (обычная практика для щитов), а в проектах с большим количеством цепей сразу продумать маркировку — с ней такая коммутация раскрывается на 100%.
