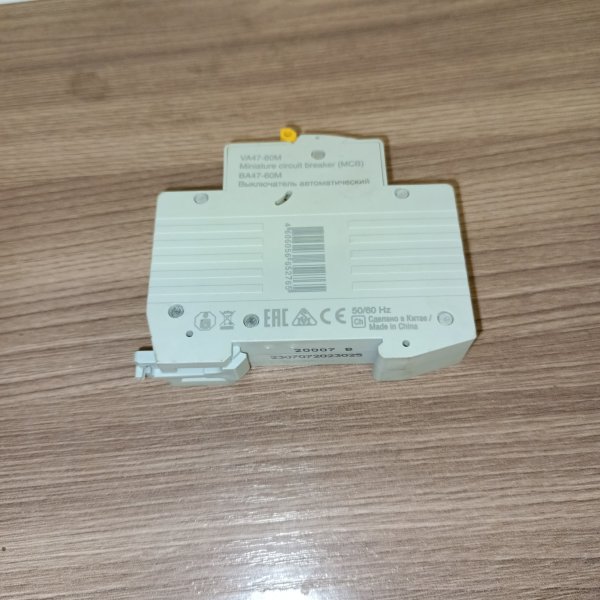

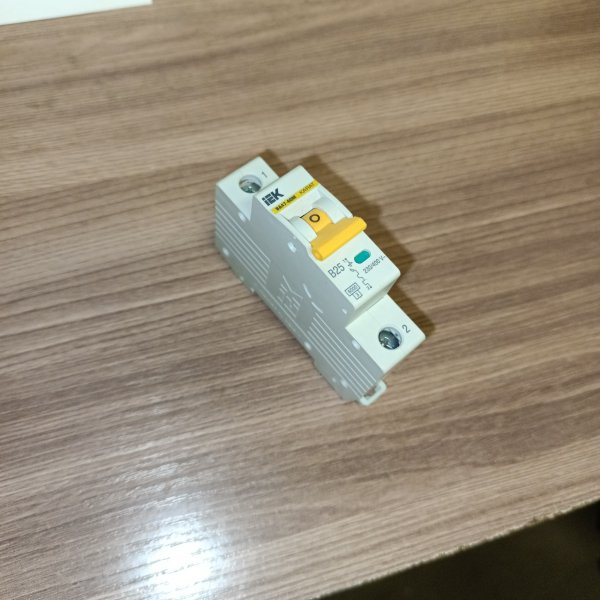

Модульный электрический автомат однополюсный ВА47-60М 25 ампер тип Б на дин-рейку для защиты электрической цепи
Модульный электрический автомат однополюсный ВА47-60М 25 ампер тип Б на дин-рейку для защиты электрической цепи MVA31-1-025-B
Выключатели ВА47-60М выполняют функции автоматического отключения электроустановки при появлении сверхтоков и оперативного управления участками электрических цепей. Устройства прекрасно подходят для применения в групповых щитках (квартирные и этажные), а также в учетно-распределительных щитах административных и жилых зданий.
- Преимущества:
- Два типа защиты от сверхтоков – тепловая и электромагнитная.
- Широкая рукоятка для удобства включения/выключения автоматического выключателя.
- Защелка на DIN-рейку с двойным фиксированным положением.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
- Широкий диапазон рабочих температур от -40°С до +50°С.
- Характеристики:
- Количество полюсов: 1
- Номинальный ток: 25 А
- Характеристика срабатывания: B
- Номинальное рабочее напряжение: 230 В
- Отключающая способность: 6 кА
- Ширина по количеству модульных расстояний: 18 мм
- Тип расцепителя: тепловой, электромагнитный
- Максимальное сечение кабеля: 25 мм2
- Тип монтажа: на DIN-рейку
- Возможность присоединения шин: PIN (штырь), FORK (вилка)
- Степень защиты: IP20
| Бренд | IEK |
| Номинальный ток | 25 A |
| Количество полюсов | 1 |
| Характеристика срабатывания кривая тока | B |
| Отключающая способность | 6 кА |
| Количество модулей | 1 |
| Серия | ВА47-60M |
Модульный автоматический выключатель (автомат) EC000042
Выключатель автоматический модульный 1п B 25А 6кА ВА47-60M IEK MVA31-1-025-B
Тип устройства: автоматический выключатель, электрический автомат, пакетник
ВА 47-60M от IEK — это обычный «рабочий» модульный автомат, который ставят в щит, когда нужна понятная и предсказуемая защита линии. Номинал 25 А и характеристика B — история про аккуратные нагрузки без резких пусковых токов, где важно, чтобы автомат не жил своей жизнью.
По месту применения он хорошо ложится в квартирные и небольшие коммерческие щиты: отдельные линии освещения, розеточные группы с умеренной нагрузкой, питание бытовой техники без тяжелых пусков. В однофазных сетях его часто ставят как защиту конкретного кабеля/линии, чтобы при перегрузке или КЗ «отсекало» именно проблемный участок, а не весь щит целиком.
Ключевые характеристики по паспорту позиции:
- 1 полюс (1P) — защита одной фазы.
- Номинальный ток: 25 А.
- Характеристика срабатывания: B.
- Отключающая способность: 6 кА.
- Серия: ВА 47-60M.
- Артикул производителя: MVA31-1-025-B.
Практический смысл характеристики B такой: автомат рассчитан на линии, где токи пуска невысокие. На освещении и «обычных» розетках это помогает избежать лишних срабатываний, если линия собрана грамотно и нагрузка адекватна номиналу. Отключающая способность 6 кА — типовое значение для модульных автоматов в бытовых щитах, где важно, чтобы аппарат уверенно разрывал цепь при коротком замыкании.
По работе все просто: внутри два расцепителя. Тепловой реагирует на перегрузку (когда ток долго выше нормы — например, линию «перегрузили» приборами или кабель подобран неправильно). Электромагнитный отрабатывает короткое замыкание — срабатывает быстро, чтобы не дать проводке и контактам перегреться.
Почему берут именно такой автомат: понятный номинал 25 А под распространенные сечения и линии, характеристика B для спокойных нагрузок, плюс 6 кА как привычный уровень для квартирных/офисных вводных и групповых автоматов. Серия массовая — удобно обслуживать щит, подбирать аналогичные аппараты и держать единый «зоопарк» по модульке.
Рекомендации по применению: подбирайте автомат под сечение кабеля и реальную нагрузку, а не «чтобы не выбивало». Для линий с заметными пусковыми токами (часть двигателей, компрессоры и т.п.) характеристика B может оказаться слишком чувствительной — там обычно смотрят в сторону других характеристик. Подключение делайте с нормальной протяжкой клемм и проверкой затяжки после первичной нагрузки — на модульных аппаратах это банально, но именно из-за контактов чаще всего и появляются проблемы.
